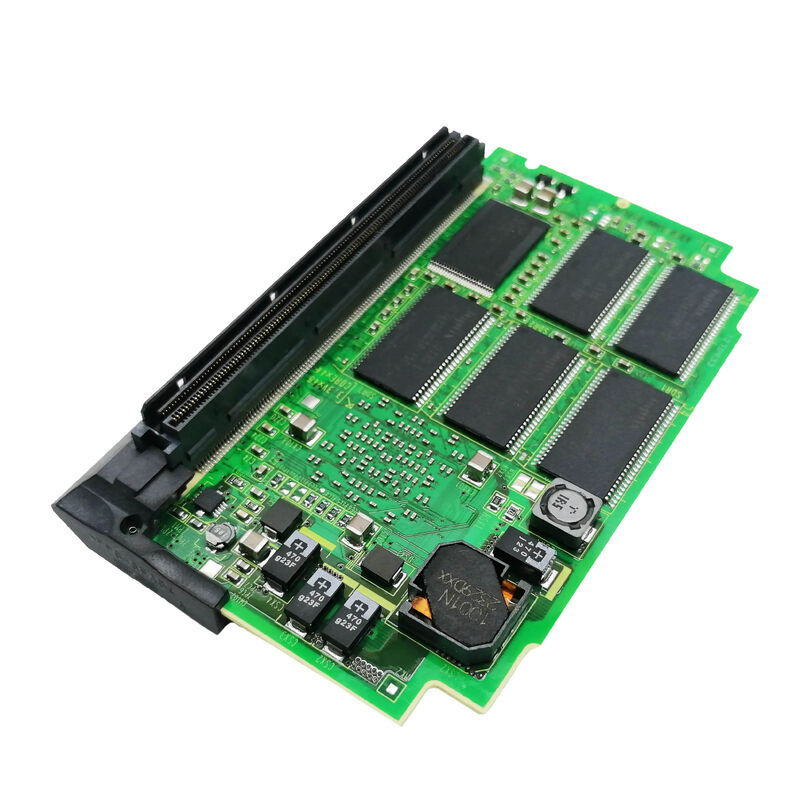

A20B-3300-0440 Płytka drukowana Fanuc A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 | Moduł serwo osi FANUC FSSB 2-ścieżkowy B26 — rozszerzenie serwomechanizmu 30i / 31i / 32i / R-30i / DSP4 / wielościeżkowe

Moduł serwo 2-ścieżkowy — co oznacza „2 ścieżki”.

„2 ŚCIEŻKI” w terminologii FANUC CNC odnosi się do sterowania 2-ścieżkowego — konfiguracji CNC, w której dwie niezależne sekwencje programu są wykonywane jednocześnie w tym samym sterowniku. Każda ścieżka ma swój własny blok programu, własne wrzeciono, własny zestaw osi serwo i własny układ współrzędnych. Różni się to od wieloosiowego sterowania jednościeżkowego. W systemach jednościeżkowych wszystkie osie uczestniczą w jednej skoordynowanej sekwencji ruchu.

W systemach 2-ścieżkowych obie ścieżki działają niezależnie — ścieżka 1 może obracać wrzeciono główne, podczas gdy ścieżka 2 jednocześnie pracuje z wrzecionem pomocniczym, przy czym każda z nich wykonuje różne bloki programu. A20B-3300-0440 zapewnia interfejs serwo FSSB, który obsługuje tę 2-ścieżkową architekturę — ​​jego podwójne ścieżki FSSB łączą się z serwonapędami obsługującymi jednocześnie obie ścieżki programu CNC.

Kluczowe informacje o produkcie

DSP4 — zaawansowana technologia przetwarzania serwo

A20B-3300-0440 wykorzystuje technologię DSP4 (Digital Signal Processor, 4. generacji). DSP4 reprezentuje zaawansowany układ ASIC do przetwarzania serwo firmy FANUC dla platformy 30i/31i/32i — zastępuje procesor C5410A używany w kartach serwo 039x generacji B. DSP4 zapewnia:

Wyższa przepustowość przetwarzania:Obsługa większej liczby osi i bardziej złożona koordynacja serwomechanizmów w jednostce czasu — niezbędna w przypadku konfiguracji wielościeżkowych i dużej liczby osi platformy 30i.

Zaawansowane algorytmy sterowania serwami:Moduły oparte na DSP4 obsługują najnowsze tryby sterowania serwomechanizmem FANUC HRV, zapewniając większą przepustowość serwa i lepszą wydajność śledzenia.

Synchronizacja wielościeżkowa:Koordynacja danych serwo dla osi w dwóch niezależnych ścieżkach programu CNC w tym samym cyklu FSSB.

Scenariusze zastosowań

2-ścieżkowy system obróbki CNC 30i:Sterowanie CNC FANUC 30i steruje tokarką dwugłowicową z niezależnymi ścieżkami wrzeciona głównego i pomocniczego. A20B-3300-0440 zapewnia komunikację serwo FSSB dla osi w obu ścieżkach programu jednocześnie.

Robot R-30i z celą wieloosiową:Sterownik robota R-30i w złożonej komórce automatyki wykorzystuje A20B-3300-0440 w celu rozszerzenia możliwości serwomechanizmu FSSB dla przegubów robota i osi zewnętrznych.

Często zadawane pytania

P1: Co oznacza oznaczenie „B26” dla A20B-3300-0440?

„B26” to identyfikator typu modułu w rodzinie modułów serwo FSSB A20B-3300-044x FSSB. „B” oznacza kompatybilność platformy generacji B. „26” to specyficzny numer typu w tej generacji, odróżniający tę konfigurację 2-torową od B24 (2-ścieżkowe, 16-osiowe) i B11 (1-ścieżkowe, 4-osiowe). Przed zakupem zamiennika sprawdź oznaczenie zainstalowanego modułu na etykiecie.

P2: Ile osi serwo obsługuje A20B-3300-0440 na swoich 2 ścieżkach?

Liczba osi modułu B26 jest zdefiniowana w odpowiedniej dokumentacji sprzętu serii FANUC 30i. W opisie podano „MODUŁ SERWOMOTOWU OSI 2 DROGOWEJ” bez wyraźnej liczby osi — w odróżnieniu od B24 (podane 16 osi) i B11 (podane 4 osie). Potwierdź dokładną wydajność osi w odpowiedniej instrukcji sprzętu FANUC 30i/31i/32i.

P3: Czy A20B-3300-0440 jest wymienny z A20B-3300-0442 (B24, 16 osi)?

Oba są 2-ścieżkowymi modułami FSSB dla platformy 30i, ale B26 i B24 mają różne oznaczenia typów i różne specyfikacje. Nie są one wymienne. Właściwy moduł dla konkretnej maszyny można rozpoznać po oznaczeniu modułu zgodnym ze specyfikacją płyty głównej.

P4: Czy wymiana A20B-3300-0440 wymaga zmiany parametrów serwa?

Nie. Parametry serwo dla wszystkich osi w obu ścieżkach znajdują się w głównej pamięci SRAM systemu CNC. Po zamontowaniu modułu zamiennego CNC ponownie ładuje wszystkie parametry serwomechanizmu i ponownie ustanawia komunikację FSSB dla obu ścieżek programu. Przed wznowieniem produkcji sprawdź reakcję serwomechanizmu przy niskiej prędkości na wszystkich osiach w obu ścieżkach.
