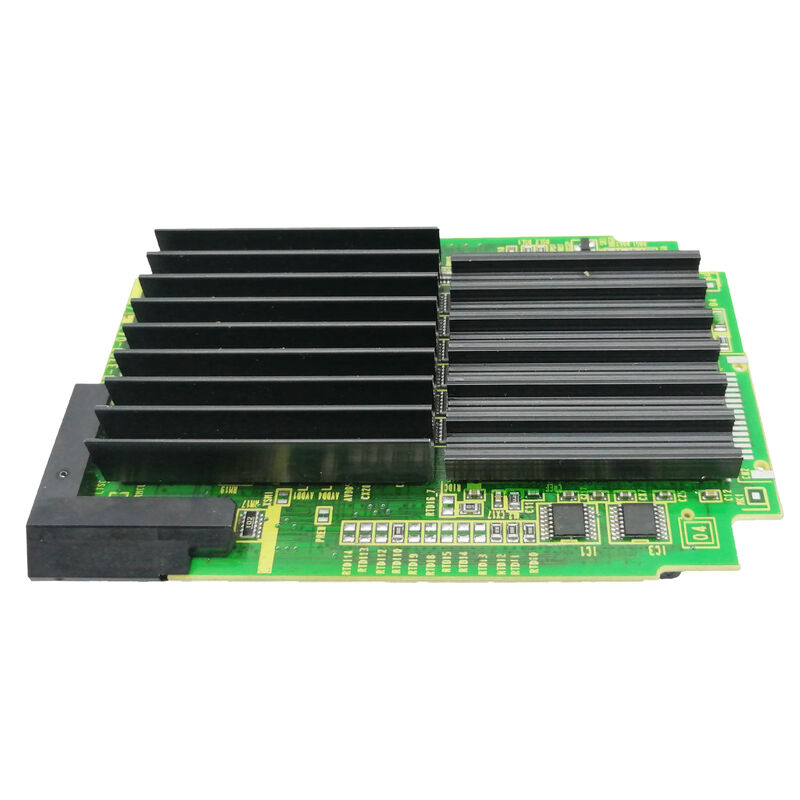

A20B-3300-0442 | 2-ścieżkowy 16-osiowy moduł serwo FANUC FSSB B24 — wielościeżkowy moduł CNC o dużej osi / seria 30i/31i/32i / A20B-3300

16 osi w 2 ścieżkach — moduł CNC o dużej osi

A20B-3300-0442 łączy w sobie największą liczbę osi w rodzinie 044x (16 osi) z architekturą 2-ścieżkową. Ta kombinacja identyfikuje go jako moduł dla najbardziej wymagających konfiguracji obrabiarek CNC – takich, w których 2-ścieżkowy CNC steruje jednocześnie wieloma osiami serwo.

16 osi rozmieszczonych na 2 ścieżkachzazwyczaj oznacza:

• Ścieżka 1:Do 8 osi — serwo wrzeciona głównego, głowica rewolwerowa, oś Z, oś X, oś Y, oś C i funkcje serwa pomocniczego
• Ścieżka 2:Do 8 osi — wrzeciono pomocnicze, druga głowica rewolwerowa, dodatkowe osie pozycjonowania i dodatkowe funkcje serwomechanizmu Łącznie wszystkie 16 osi jest koordynowanych poprzez dwuścieżkową komunikację FSSB A20B-3300-0442 — gęstość zarządzania serwoosiami możliwa do osiągnięcia tylko dzięki zaawansowanemu przetwarzaniu DSP w tym module.

Kluczowe dane techniczne

Gęstość danych FSSB — koordynacja 16 dysków na cykl

Zarządzanie 16 dyskami w 2-ścieżkowej konfiguracji FSSB w każdym cyklu interpolacji serwa wymaga znacznej przepustowości danych i przetwarzania: Każdy cykl FSSB musi:

1. Przesyłaj polecenia dotyczące pozycji do 16 oddzielnych napędów (podzielonych na 2 łańcuchy FSSB)
2. Otrzymuj informacje zwrotne z enkoderów z 16 indywidualnych napędów
3. Synchronizuj dane między ścieżką 1 i ścieżką 2, aby zachować koordynację programu wielościeżkowego. Przetwarzanie oparte na procesorze DSP A20B-3300-0442 obsługuje tę kompletną 16-osiową, 2-ścieżkową transakcję FSSB w okresie interpolacji — zapewniając częstotliwość aktualizacji serwomechanizmu niezbędną do płynnego i precyzyjnego ruchu we wszystkich 16 osiach jednocześnie.

Scenariusze zastosowań

Złożona usterka modułu serwo tokarsko-frezarskiego:Sterowane przez FANUC 30i centrum tokarsko-frezarskie z podwójną głowicą rewolwerową, podwójnymi wrzecionami, osiami Y i C generuje alarmy FSSB w wielu osiach. Jako usterkę identyfikowany jest A20B-3300-0442. Wymiana przywraca 16-osiową, 2-ścieżkową komunikację FSSB.

Rozszerzenie serwa FMS:W elastycznym systemie produkcyjnym FANUC CNC dodaje nowe osie serwo dla dodatkowej stacji obróbczej. Możliwość pracy w 16 osiach A20B-3300-0442 zapewnia przestrzeń dla rozszerzonego zestawu osi.

Często zadawane pytania

P1: W jaki sposób 16 osi jest rozdzielonych pomiędzy 2 ścieżki w module B24?

Przypisanie osi do ścieżki konfiguruje się za pomocą parametrów systemowych CNC — a nie na stałe w module. Zwykle do każdej ścieżki przypisanych jest 8 osi, chociaż możliwy jest nierówny podział (np. 10+6) w zależności od konfiguracji maszyny. Moduł zapewnia łącznie 16 osi zarządzanych przez FSSB; przypisanie ścieżki jest konfiguracją oprogramowania.

P2: Czy A20B-3300-0442 to moduł FSSB o najwyższej osi w ekosystemie FANUC 30i?

Spośród rodziny A20B-3300-044x potwierdzonej w tej sesji, A20B-3300-0442 z 16 osiami jest najwyższą specyfikacją. Szersza rodzina A20B-3300 obejmuje moduły z maksymalnie 36 osiami dla późniejszych generacji sterowników robotów (R-30iB Plus: A20B-3300-0815), ale obsługują one różne platformy. Potwierdź odpowiednie maksimum dla konkretnego systemu CNC 30i/31i/32i z dokumentacji sprzętu.

P3: Czy wymiana A20B-3300-0442 wymaga ponownego wprowadzenia parametrów serwa we wszystkich 16 osiach?

Nie. Wszystkie parametry serwomechanizmu 16 osi znajdują się w głównej pamięci SRAM systemu CNC. CNC ładuje je automatycznie po zamontowaniu zamiennika. Przed powrotem do pełnej produkcji sprawdź reakcję serwomechanizmu przy niskiej prędkości na wszystkich 16 osiach w obu ścieżkach programu.

P4: Czy A20B-3300-0442 można wykorzystać do modernizacji 30i CNC z modułu FSSB o niższej osi?

Maksymalna liczba osi systemu 30i CNC jest również ograniczona opcjami oprogramowania i specyfikacją płyty głównej – nie tylko modułem FSSB. To, czy dopasowanie A20B-3300-0442 odblokuje dodatkowe osie poza aktualnie aktywnymi, zależy od konfiguracji opcji oprogramowania CNC. Aby zapoznać się z procedurą rozbudowy osi, zapoznaj się z dokumentacją sprzętu serii FANUC 30i.

P5: Jaka liczba osi jest dostępna na ścieżkę FSSB w A20B-3300-0442?

Przy łącznej liczbie 16 osi i 2 ścieżkach FSSB typowy podział zapewnia do 8 osi na ścieżkę — jeden łańcuch FSSB na ścieżkę. Każdy łańcuch może łączyć wiele modułów serwonapędów (SVM1, SVM2, SVM3) aż do limitu 8 osi na łańcuch. Dokładna konfiguracja jest zgodna z parametrami przypisania osi FSSB.
