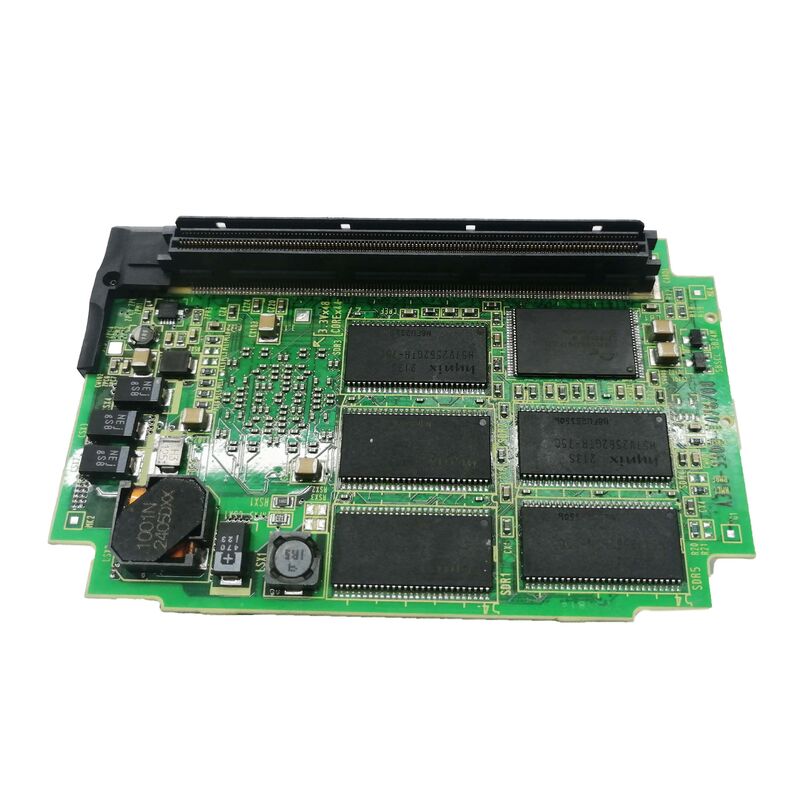

A20B-3300-0445 Płytka drukowana Fanuc A20B33000445 A2OB-33OO-O445

A20B-3300-0445 | 4-osiowy moduł serwo FANUC FSSB 1-ścieżkowy B11 — rozszerzenie serwomechanizmu jednościeżkowego / konfiguracja osi standardowej / seria A20B-3300

1-ścieżkowa, 4-osiowa — kompaktowy moduł standardowy

A20B-3300-0445 to kompaktowy koniec rodziny modułów serwo 044x — sterowanie 1-ścieżką i 4 osiami serwo. Podczas gdy moduły B24 (16 osi, 2 ścieżki) i B26 (2 ścieżki) obsługują złożone, wielościeżkowe systemy CNC, moduł B11 obsługuje najbardziej podstawową konfigurację osi CNC.

Cztery osie na jednej ścieżce FSSB obejmują pełny zakres standardowych konfiguracji obrabiarek CNC:3-osiowe centrum obróbcze:X, Y, Z jako trzy główne osie liniowe plus czwarta oś do pozycjonowania magazynu narzędzi lub stołu obrotowego – łącznie 4 osie. Najpopularniejsza na świecie konfiguracja pionowych centrów obróbczych.Tokarka CNC 4-osiowa:Oś Z, X, C (orientacja wrzeciona dla operacji frezowania) oraz oś Y lub indeks magazynu narzędzi — łącznie 4 osie dla wydajnego centrum tokarskiego CNC.3-osiowa maszyna CNC z 1 pomocniczym serwem:Szlifierka, elektrodrążarka drutowa lub CNC specjalnego przeznaczenia z 3 osiami obróbczymi i jedną funkcją pomocniczą sterowaną serwo.

Kluczowe dane techniczne

Rodzina A20B-3300-044x — wybór odpowiedniego modułu

Trzy moduły serwo A20B-3300-044x FSSB obsługują zasadniczo różne poziomy złożoności maszyn:

B11 (0445) obsługuje jednościeżkowe maszyny o dolnej osi, które stanowią większość populacji obrabiarek CNC. Większość centrów obróbczych i centrów tokarskich w

Scenariusze zastosowań

Usterka serwa 4-osiowego centrum obróbczego 30i CNC:Centrum obróbcze FANUC 30i z X, Y, Z i stołem obrotowym (4 osie) generuje alarmy serwo FSSB. Jako usterkę identyfikowany jest A20B-3300-0445. Wymiana przywraca całą 4-osiową komunikację FSSB.

Konserwacja jednościeżkowego modułu serwo CNC:Sterowanie CNC FANUC wykorzystujące 1-ścieżkowy 4-osiowy moduł B11 przechodzi konserwację sterowania. A20B-3300-0445 zostaje wymieniony w ramach odnowienia modułu serwa.

Często zadawane pytania

P1: Czy A20B-3300-0445 (B11, 4 osie) można wykorzystać jako punkt wyjścia i później rozszerzyć na więcej osi?

Sam moduł B11 jest stałą konfiguracją 4-osiową. Rozbudowa na więcej osi wymaga zamontowania modułu o większej wydajności (B24, B26) lub dodania drugiego modułu serwo. Całkowita pojemność osi platformy CNC jest ostatecznie ograniczona specyfikacją płyty głównej i zainstalowanymi opcjami oprogramowania — potwierdź ścieżkę rozbudowy w dokumentacji sprzętu FANUC 30i/31i/32i.

P2: Czy A20B-3300-0445 nadaje się do 5-osiowych zastosowań CNC FANUC 30i?

5-osiowa obróbka symultaniczna wymaga 5 serwo osi. Moduł B11 udostępnia 4 osie. W przypadku konfiguracji 5-osiowej potrzebny jest moduł obsługujący 5 lub więcej osi (B24 z 16 osiami lub kombinacja modułów). Przed wyborem modułu serwo potwierdź wymagania dotyczące osi ze specyfikacji maszyny.

P3: Czy A20B-3300-0445 obsługuje sterowanie serwomechanizmem HRV3?

Moduły serwo FSSB z rodziny A20B-3300-044x obsługują tryby sterowania serwomechanizmem dostępne na platformie FANUC 30i. To, czy HRV3 jest aktywny dla osi obsługiwanych przez A20B-3300-0445, zależy od ustawień parametrów serwa i sprzętu serwonapędu podłączonego do tego modułu. Możliwości HRV3 zostały potwierdzone w dokumentacji parametrów serwomechanizmu FANUC 30i.

P4: Czy wymiana A20B-3300-0445 wymaga zmiany parametrów serwa?

Nie. Wszystkie parametry serwo dla 4 osi znajdują się w głównej pamięci SRAM systemu CNC. Po zamontowaniu zamiennika CNC automatycznie ładuje parametry. Przed powrotem do produkcji sprawdź reakcję serwomechanizmu przy niskiej prędkości na wszystkich 4 osiach.

P5: Czy A20B-3300-0445 jest również używany w sterownikach robotów?

Moduły A20B-3300-044x obsługują platformy FANUC 30i/31i/32i i R-30i. Sterownik robota R-30i mieści się w potwierdzonym zakresie zastosowań tych modułów serwo FSSB. To, czy A20B-3300-0445 (B11, 1-ścieżka, 4 osie) jest specyfikowane dla zastosowań R-30i z 4 przegubowymi osiami, potwierdza dokumentacja sprzętu R-30i.
