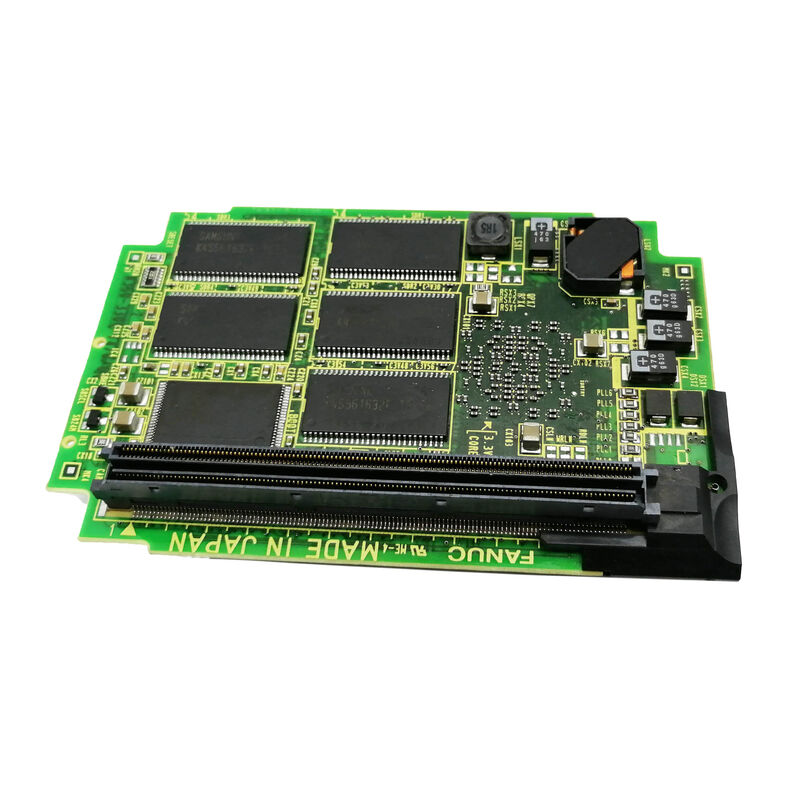

A20B-3300-0470 Płytka drukowana Fanuc A20B33000470 A2OB-33OO-O47O

A20B-3300-0470∙ FANUC B2 Pentium CPU Module 64MB DRAM / Series 16i-B i 18i-B / Poprzednik do B3 / 0?? 60°C

CPU Pentium o pojemności 64 MB dla serii 16i-B/18i-B

DNC Electronics potwierdza A20B-3300-0470: "Procesor B2 + moduł DRAM serii 16i i 18i.Wyposażone w późniejszą generację urządzeń sterujących modelu B serii 16i i 18i. "

A20B-3300-0470 (B2, 64MB) i A20B-3300-0471 (B3, 128MB) to dwie opcje modułów procesora dla platform FANUC serii 16i-B i 18i-B:

The B2 (0470) at 64MB bridges between the Pentium MMX generation's 16MB and the B3's 128MB — providing substantial working memory headroom for the 16i-B and 18i-B without the maximum 128MB capacity of the B3 generation.

Główne specyfikacje

64 MB DRAM Praktyczna pamięć robocza

64MB DRAM modułu B2 zapewnia dostateczną pamięć roboczą dla standardowych i umiarkowanie złożonych konfiguracji 16i-B/18i-B CNC:

Standardowe opcje oprogramowania:Najczęściej zainstalowane opcje 16i-B/18i-B

Typowa złożoność programu:Programy z kodem G dla typowych aplikacji w centrach obróbki i w centrach obrotowych wykonują się od 64 MB bez ograniczeń pamięci w zakresie głębokości obserwacji lub prędkości wykonywania.

Wyświetlacz i funkcje systemu:Zarządzanie wyświetlaczami, funkcje diagnostyczne i komunikacja seryjna CNC działają w granicach 64 MB dla standardowych konfiguracji systemu.

W przypadku najbardziej wybranych systemów 16i-B moduł B3 (0471) o pojemności 128 MB zapewnia dodatkową przestrzeń, ale B2 o pojemności 64 MB jest prawidłową specyfikacją dla konfiguracji systemów, które go używają.

Scenariusze zastosowania

Uszkodzenie procesora 16i-B CNC B2:FANUC Series 16i-B CNC z modułem procesora B2 rozwija awarie na poziomie procesora.

Wymiana samodzielnego modułu 18i-BCNC serii 18i-B z samodzielną płytą główną A20B-3200-042x wymaga wymiany modułu procesora B2.

Częste pytania

P1: Jaka jest różnica między B2 (A20B-3300-0470, 64MB) a B3 (A20B-3300-0471, 128MB)?

Obie obsługują platformę serii 16i-B/18i-B z procesorem klasy Pentium.B3 obsługuje bardziej opcjonalne konfiguracje 16i-B/18i-B i obsługuje również 21i-B (0471 jest potwierdzony dla 16i-BModuł B2 jest modelem o pojemności 64 MB dla 16i-B i 18i-B bez rozszerzonej pamięci B3.

P2: Czy A20B-3300-0470 (B2) jest odpowiednim zamiennikiem wcześniejszego modułu Pentium MMX A20B-3300-0600?

Zarówno A20B-3300-0600 (Pentium MMX, 16MB) jak i A20B-3300-0470 (B2, 64MB) służą serii 16i-B/18i-B.Czy 0470 może bezpośrednio podłączyć się do miejsca, w którym 0600 został zamontowany zależy od specyfikacji głąbki głównej planszy. Przed wymianą należy potwierdzić z odpowiedniej dokumentacji sprzętowej.

P3: Czy wymiana A20B-3300-0470 wpływa na parametry lub programy CNC?

Parametry i programy CNC znajdują się w modułach SRAM i FROM oddzielonych od karty CPU. Zmiana A20B-3300-0470 nie wpływa na przechowywane dane.CNC uruchamia się z FROM i odczytuje parametry z SRAM normalnie.

P4: Czy A20B-3300-0470 można zamontować w płytce głównej zaprojektowanej dla B3 (A20B-3300-0471)?

Moduły B2 i B3 są różnymi modułami pojemności dla tej samej platformy. Whether a B2 module is compatible in a main board socket that supports the B3 depends on the memory interface specification — a B2 may function correctly but only provide 64MB working memory rather than 128MBPrzed zamontowaniem modułu o mniejszej pojemności należy potwierdzić z dokumentacji sprzętowej FANUC 16i-B.
