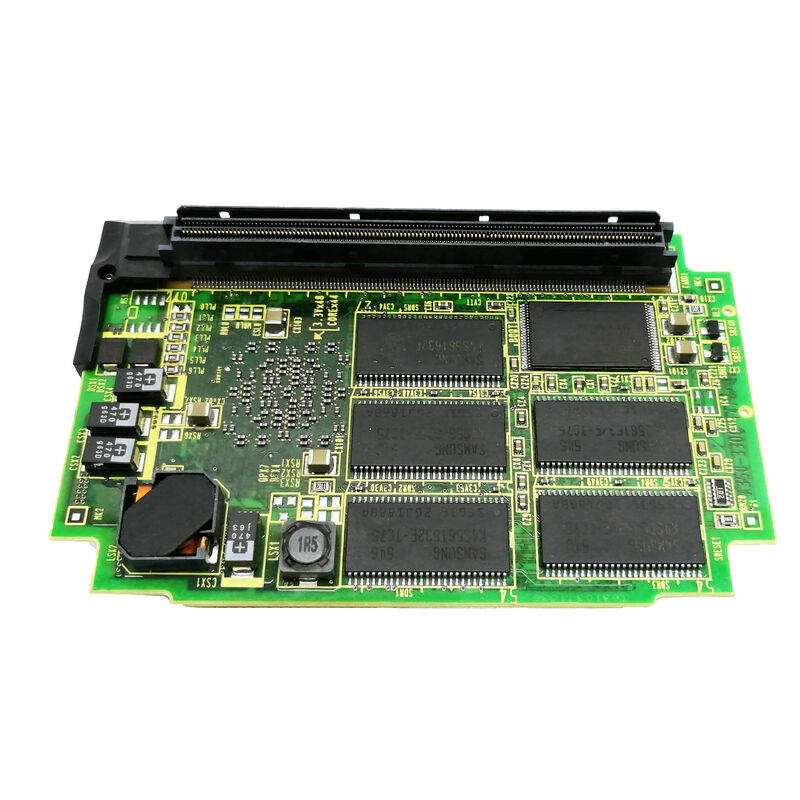

A20B-3300-0471 Płytka drukowana Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 FANUC Moduł procesora generacji B3 128MB DRAM / Seria 16i-B / 18i-B / 21i-B / Wysokiej wydajności procesor CNC

B3 Uaktualnienie wysokiej pamięci dla systemów CNC i-B

Moduł A20B-3300-0471 stanowi znaczący krok do przodu w zakresie zasobów przetwarzania dla generacji FANUC i-B CNC.A20B-3300-0602/0603 dla 21i-B) dostarczona 16MB lub 32MB DRAM, generacja B3 zapewnia 128 MB ¢ cztery do ośmiu razy większą pamięć roboczą niż te wcześniejsze moduły.

Oznaczenie "B3" oznacza dwie rzeczy:

• B:Generacja sprzętu dopasowana do platformy CNC serii i-B
• 3:Typ w ramach tej generacji pozycjonowany jako trzeci typ w rodzinie modułów CPU serii B

Ten moduł o pojemności 128 MB został zaprojektowany do konfiguracji CNC serii i-B, w których wcześniejsze pojemności pamięci osiągnęły swoje granice.

Główne specyfikacje

A20B-3300-047x Rodzina modułów 128MB

Zakres 047x obejmuje wszystkie moduły procesora o dużej pamięci 128 MB dla różnych platform FANUC CNC:

Moduł B3 (0471) wyróżnia się potwierdzoną kompatybilnością z trzema głównymi CNC serii i-B: 16i-B, 18i-B i 21i-B.

Scenariusze zastosowania

Modernizacja pamięci CNC i-B:FANUC 16i-B CNC z modułem CPU o pojemności 16 MB doświadcza niestabilności po zainstalowaniu dodatkowych opcji oprogramowania.Moduł A20B-3300-0471 B3 jest wyposażony w pamięć roboczą o pojemności 128 MB, która komfortowo pomieści pełny pakiet opcji.

Nieprawidłowość modułu CPU CNC 21i-B:System CNC serii 21i-B z modułem procesora typu B3 rozwija awarię procesora.

Częste pytania

P1: Czy A20B-3300-0471 jest kompatybilny z przeszłością jako zamiennik wcześniejszych modułów Pentium MMX (A20B-3300-0600 lub A20B-3300-0602) w tym samym i-B CNC?

Moduł B3 zapewnia większą ilość pamięci DRAM (128 MB w porównaniu z 16 32 MB) na tej samej platformie i-B.Czy jest to plug-in zamiennik dla modułów Pentium MMX zależy od kompatybilności płyty głównej z typem modułu B3Przed zainstalowaniem modułu B3 zamiast modułu Pentium MMX należy sprawdzić podręcznik obsługi technicznej FANUC dla konkretnego modelu CNC.

P2: Czy A20B-3300-0471 poprawia wydajność CNC w porównaniu z modułem Pentium MMX o pojemności 16 MB?

Dodatkowe 112 MB pamięci DRAM eliminuje ograniczenia pamięci w systemach z pełnym wyborem, wykorzystanie buforu i funkcje komputera. The fundamental processor performance depends on the B3's specific processor architecture relative to the Pentium MMX — the primary benefit of 0471 is memory capacity expansion rather than pure processor speed.

P3: Czy zastąpienie A20B-3300-0471 wpływa na zapisane parametry lub programy?

Wszystkie parametry i programy CNC znajdują się w modułach SRAM i FROM oddzielonych od modułu CPU. Zmiana A20B-3300-0471 nie ma wpływu na te zapisane wartości.CNC uruchamia się z FROM i odczytuje parametry z SRAM po zamontowaniu zamiennika.

P4: Czy A20B-3300-0471 jest stosowany wyłącznie w samodzielnych zastosowaniach narzędziowych CNC, czy też w zintegrowanych systemach robotycznych?

Potwierdzona kompatybilność “serie 16i-B, 18i-B i 21i-B ” obejmuje sterowniki narzędziowych CNC. Platformy te są wykorzystywane w centrach obróbki i centrach obrotowych w zastosowaniach narzędziowych.Potwierdzić, czy w przypadku wszelkich zintegrowanych konfiguracji CNC/robotów wykorzystujących te platformy CNC wykorzystuje się również A20B-3300-0471 z specyficznej dokumentacji systemu.
