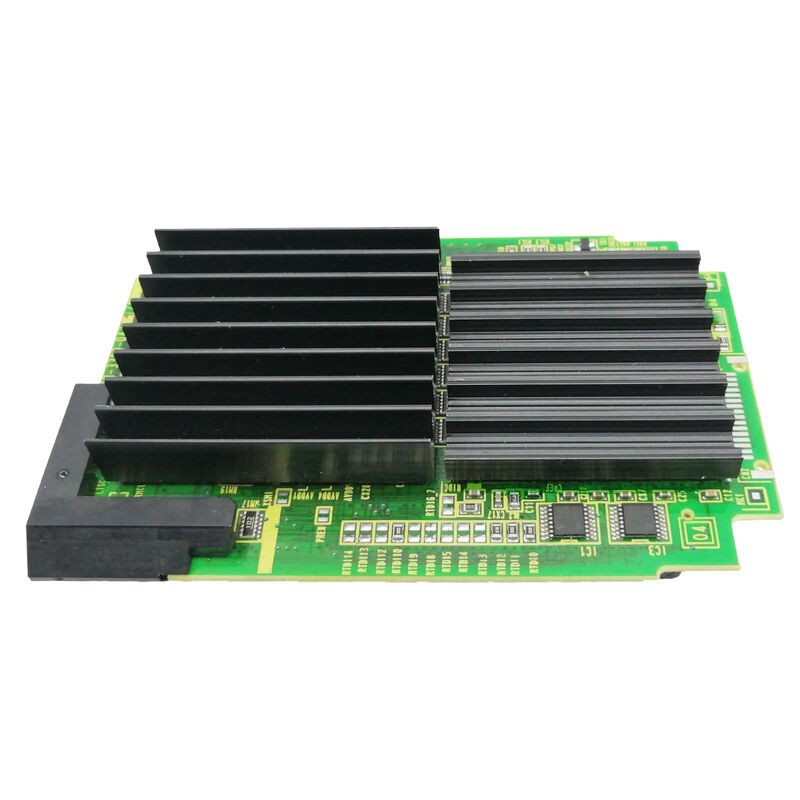

A20B-3300-0471 Płytka drukowana Fanuc A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 | Moduł procesora FANUC generacji B3 — 128 MB pamięci DRAM / seria 16i-B / 18i-B / 21i-B / pełna pamięć generacji B

B3 — Pełna pamięć dla generacji iB

A20B-3300-0471 to moduł procesora o maksymalnej pamięci dla platform CNC generacji FANUC iB. Przy 128 MB pamięci DRAM podwaja pamięć roboczą modułu B2 (A20B-3300-0470) i ​​zapewnia ośmiokrotnie więcej pamięci w porównaniu z oryginalnymi modułami Pentium MMX, które jako pierwsze obsługiwały te platformy.

Ta pojemność 128 MB nie jest luksusem — jest to odpowiednia specyfikacja dla systemów CNC serii 16i-B, 18i-B i 21i-B, które są:

W pełni opcjonalne:Zaawansowane opcje oprogramowania, w tym AICC (AI Contour Control), transformacje 5-osiowe, optymalizacja serwomechanizmu, kontrola graficzna i inne, zwiększają zakres oprogramowania CNC. W pełni opcjonalny iB CNC korzysta z zapasu pamięci modułu B3 wynoszącego 128 MB.

Funkcja komputera włączona:CNC serii iB obsługuje wbudowaną funkcję komputera PC do niestandardowych aplikacji HMI, gromadzenia danych i DNC. Oprogramowanie funkcyjne komputera PC działa w tej samej pamięci roboczej, co jądro CNC — 128 MB zapewnia wystarczającą ilość miejsca dla obu.

Obsługa platformy 21i-B:21i-B jest bardziej złożoną platformą niż 16i-B/18i-B. B3 to jedyny potwierdzony moduł procesora obsługujący wszystkie trzy: 16i-B, 18i-B i 21i-B. B2 (0470) potwierdzono tylko dla 16i-B i 18i-B.

Kluczowe dane techniczne

B2 vs B3 — kiedy wybrać każdy z nich

Wybór pomiędzy B2 (A20B-3300-0470) a B3 (A20B-3300-0471) zależy od zainstalowanej konfiguracji CNC:

W celu prostej wymiany: dopasować oznaczenie zainstalowanego modułu. CNC skonfigurowany z B2 został zweryfikowany z 64MB. CNC z B3 wykorzystuje pełne 128 MB. Zastępowanie bez przeglądu projektu może działać w jednym kierunku (B3 w gnieździe B2, skutecznie zapewniając więcej pamięci niż potrzeba), ale nie w drugim (B2 w gnieździe B3 zapewniłoby połowę oczekiwanej pamięci).

Scenariusze zastosowań

21i-B Błąd modułu procesora CNC:W centrum obróbczym FANUC serii 21i-B występują błędy na poziomie procesora. Potwierdzono, że moduł A20B-3300-0471 jest prawidłowym modułem B3. Wymiana przywraca przetwarzanie 128 MB procesora.

Aktualizacja pamięci CNC 16i-B:CNC serii 16i-B obsługującej obecnie moduł B2 (64 MB) zostanie zaktualizowany do B3 (128 MB), gdy zostaną zainstalowane dodatkowe opcje oprogramowania wymagające więcej pamięci roboczej.

Często zadawane pytania

P1: Czy A20B-3300-0471 (B3, 128MB) jest kompatybilny z gniazdem płyty głównej 16i-B zaprojektowanym dla B2 (64MB)?

Model B3 o pojemności 128 MB zapewnia więcej pamięci niż model B2. W większości przypadków B3 jest kompatybilnym zamiennikiem w gnieździe przeznaczonym dla B2 — większa pamięć nie powoduje problemów ze zgodnością. CNC skorzysta z dodatkowej pamięci roboczej. Sprawdź w dokumentacji sprzętu FANUC 16i-B, czy mają zastosowanie jakiekolwiek ograniczenia dotyczące minimalnej lub maksymalnej pamięci.

P2: Jaka jest główna przewaga B3 (128 MB) nad wcześniejszymi modułami Pentium MMX (16–32 MB)?

B3 zapewnia 4–8 razy więcej pamięci roboczej niż generacja Pentium MMX (16 MB lub 32 MB). Dzięki temu w pełni opcjonalne konfiguracje CNC, aplikacje funkcyjne komputera PC i złożone przetwarzanie programów z wyprzedzeniem działają bez obciążania pamięci, zapewniając bardziej stabilną i stałą wydajność CNC w całym zainstalowanym zestawie opcji.

P3: Czy wymiana A20B-3300-0471 wpływa na parametry lub programy CNC?

Nie. Parametry i programy CNC znajdują się w modułach SRAM i FROM, oddzielnych od modułu CPU. Wymiana A20B-3300-0471 nie ma wpływu na przechowywane dane. Po zamontowaniu zamiennika CNC uruchamia się z FROM i automatycznie odczytuje parametry z SRAM.

P4: Czy A20B-3300-0471 jest również używany w serii 21i-A (Model A), czy tylko 21i-B?

Oznaczenie B3 wyraźnie identyfikuje platformę sprzętową generacji B. 21i-A (Model A) wykorzystywał inną specyfikację modułu procesora niż 21i-B. A20B-3300-0471 potwierdzono dla generacji B (21i-B), a nie generacji A (21i-A). Przed złożeniem zamówienia sprawdź w dokumentacji sprzętu, czy zainstalowany system to 21i-A czy 21i-B.

P5: Jacy dostawcy i warunki gwarancji są dostępne dla A20B-3300-0471?

Wielu specjalistów FANUC potwierdza dostępność: DNC Electronics (bezpośrednia dostawa i wymiana, utrzymywanie zapasów 16i-B/18i-B), fanuc-controller.com (12-miesięczna gwarancja), Industrial Automation Co (w magazynie), FanucWorld (nowy/odnowiony/naprawa). MRO Electric oferuje 2-letnią gwarancję na naprawione urządzenia. Wymiana rdzenia jest możliwa za pośrednictwem MRO Electric.
