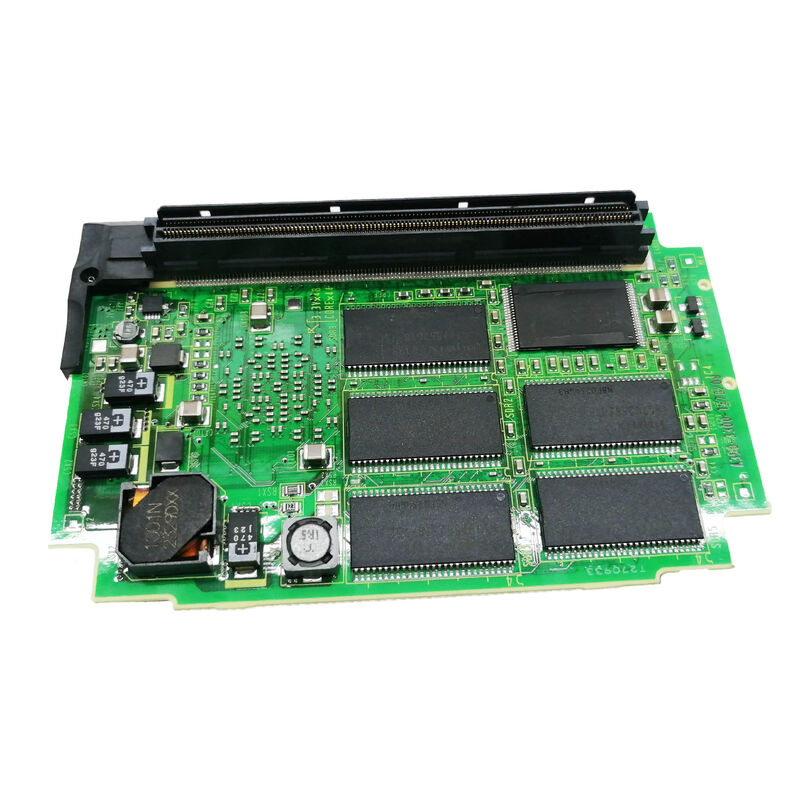

A20B-3300-0475 Płytka drukowana Fanuc A20B33000475 A2OB-33OO-O475

A20B-3300-0475∙ FANUC A3 CPU Module 128MB Zintegrowana DRAM / Wysokiej Wydajności Karta Procesora CNC / Seria A20B-3300

128 MB DRAM

Śledzenie pojemności pamięci DRAM w całej serii modułów procesora A20B-3300 pokazuje ewolucję możliwości przetwarzania FANUC CNC.A20B-3300-0475 przynosi 128 MB zintegrowanej pamięci DRAM, co jest znaczącym krokiem odzwierciedlającym wymagania nowszych platform FANUC.

Pamięć robocza o pojemności 128 MB umożliwia:

Większe bufory programowe:CNC może buforować więcej bloków z kodem G przed punktem cięcia, umożliwiając płynne wykonanie przy wysokich częstotliwościach podawania nawet przy złożonych, gęstych programach ścieżki narzędzia.

Bardziej zaawansowane programy PMC:Zaawansowana logika sekwencji maszynowej, zarządzanie komunikacją z wieloma urządzeniami i złożone przetwarzanie warunkowe stawiają wyższe wymagania wobec środowiska pamięci roboczej procesora.

System operacyjny i opcjonalne oprogramowanie:Każda generacja oprogramowania FANUC CNC rośnie wraz z włączaniem kolejnych funkcji. 128 MB pamięci roboczej zapewnia pełny obraz oprogramowania platformy CNC bez kompromisów.

Główne specyfikacje

Zintegrowana pamięć DRAM

A20B-3300-0475 integruje wszystkie 128 MB pamięci DRAM bezpośrednio na płytę PCB karty CPU.Pełna alokacja pamięci roboczej jest dostarczana w jednym numerze części.

W przypadku podejrzenia o problem z kartą CPU lub pamięcią roboczą, A20B-3300-0475 zastępuje oba adresy w jednej operacji.Jedna płyta w magazynie obejmuje zarówno tryby awarii procesora, jak i DRAM, zmniejszając zakres niezbędnych części zamiennych.

Scenariusze zastosowania

Nieprawidłowość uruchamiania CNC z płytą główną A3:System FANUC CNC z konfiguracją płyty głównej A3 nie ukończył sekwencji uruchamiania.Karta procesora A20B-3300-0475 jest zastępowana jako moduł łączonego procesora i DRAMPo zainstalowaniu części zamiennej CNC przystępuje do normalnej pracy.

Karta zapasowa dla urządzeń produkcyjnych o wysokiej wartości:Centrum obróbki obsługujące platformę FANUC CNC z wymaganiami CPU DRAM 128MB utrzymuje A20B-3300-0475 jako kluczową zapasową.Karta jest dostępna natychmiast w przypadku awarii modułu procesora, zmniejszając czas od naprawy do produkcji z dni do godzin.

Częste pytania

P1: Czym A20B-3300-0475 różni się od A20B-3300-0471 (również 128MB DRAM)?

Obie są modułami procesora DRAM o pojemności 128 MB, ale mają różne oznaczenia typu płyty: -0475 jest typem A3; -0471 jest typem i-B3 dla systemów 15i/16i/18i/21i Model B.Te różne oznaczenia wskazują różne fizyczne interfejsy złącza dopasowane do różnych generacji płyt głównychNie są wymienne, ale zawsze odpowiadają typowi karty CPU i oznaczeniu tablicy głównej danego systemu CNC.

P2: Czy A20B-3300-0475 zawiera jakieś oprogramowanie systemu CNC?

Oprogramowanie systemu CNC jest przechowywane w modułach FROM (Flash ROM) ̇ oddzielnych płytach plug-in w systemie sterowania FANUC.Włączane., CNC przeładowuje swoje oprogramowanie z modułów FROM do pamięci DRAM karty CPU. Wymiana karty CPU nie wpływa na zawartość FROM ani na zapisane w SRAM parametry.

P3: Czy A20B-3300-0475 można wykorzystać do ulepszenia systemu, który wcześniej uruchamiał kartę CPU o niższej pojemności DRAM?

Zależy to od tego, czy gniazdo do kart CPU na płycie głównej jest przeznaczone dla typu płyty A3 i czy wersja oprogramowania CNC obsługuje pamięć roboczą o pojemności 128 MB.Używanie karty o większej pojemności w systemie, który wcześniej działał z mniejszą pamięcią DRAM, nie jest szkodliwe, jeśli potwierdzona jest fizyczna kompatybilnośćJednakże oprogramowanie systemowe musi być w stanie obsłużyć pełne 128 MB ′′ zweryfikować z dokumentacji sprzętowej i oprogramowania CNC przed dopasowaniem jako aktualizacja, a nie jako podobna do podobnej wymiana.

P4: Jaka jest prawidłowa procedura po zamontowaniu A20B-3300-0475?

Po zainstalowaniu karty CPU, uruchom CNC i obserwuj sekwencję uruchamiania. System powinien zakończyć inicjalizację, załadować oprogramowanie z FROM i odczytać parametry z SRAM.Sprawdź, czy wszystkie osi, funkcje PMC i opcje komunikacji działają prawidłowo. Jeśli brakuje zawartości FROM lub parametrów SRAM, przywróć z kopii zapasowej. Dokumentacja wymiany w rejestrze konserwacji maszyny.

P5: Czy istnieją inne warianty modułu procesora A3 oprócz A20B-3300-0475 w serii A20B-3300?

Tak. W ramach serii A20B-3300, wiele modułów procesora posiada oznaczenie typu A3 w różnych pojemnościach DRAM. -0475 jest wariantem 128MB. Inne warianty A3 mogą mieć różne rozmiary DRAM.Zawsze potwierdzić zarówno rodzaj płyty (A3) i pojemność DRAM z etykiety zainstalowanego modułu przed zamówieniem ?? dopasowanie obie zapewnia wymianę spełnia pełną specyfikację oryginalnego modułu.
