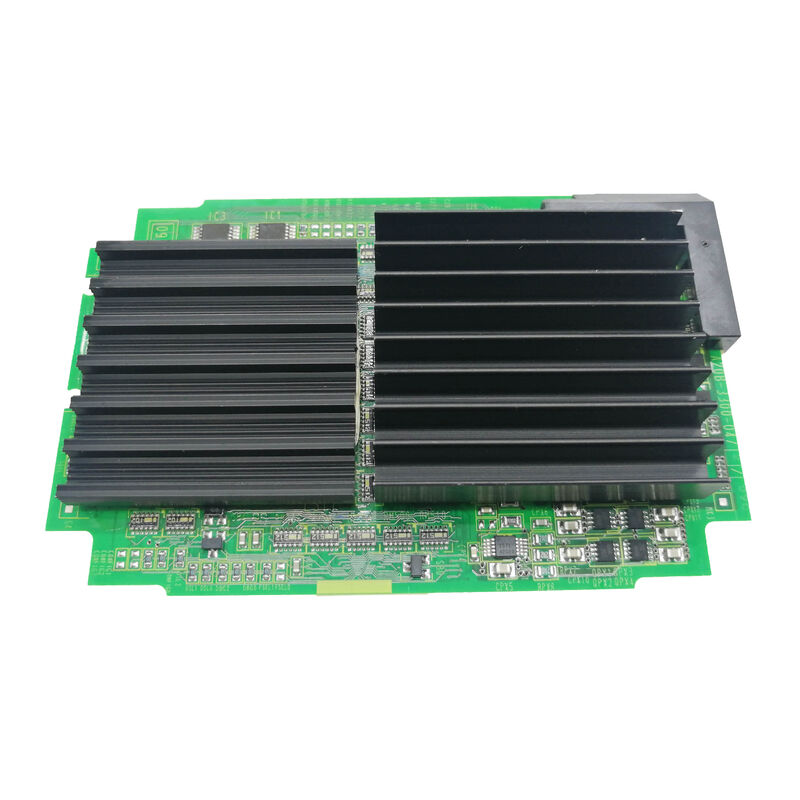

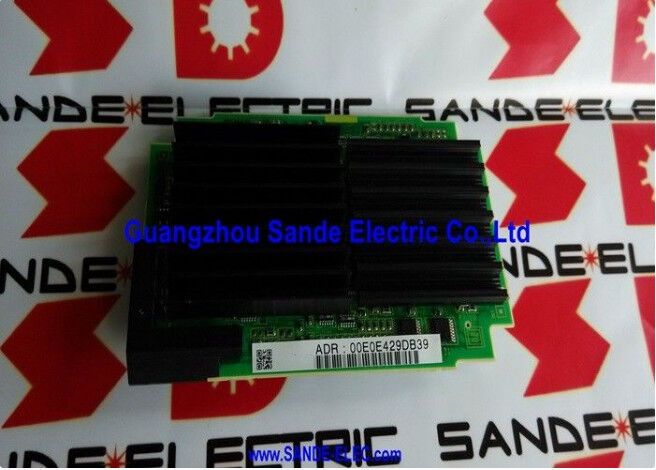

A20B-3300-0478 Płytka drukowana Fanuc A20B33000478 A2OB-33OO-O478

A20B-3300-0478 | Moduł dodatkowy serwa FANUC FSSB — 30i / 31i / 32i / R-30i / światłowodowe rozszerzenie serwomechanizmu / wieloosiowe DSP

Dodatek FSSB — zwiększanie wydajności osi serwo

Seria 30i/31i/32i to platforma CNC firmy FANUC o najwyższych możliwościach — zaprojektowana z myślą o maszynach o najbardziej wymagających wymaganiach dotyczących liczby osi. A20B-3300-0478 to dodatkowy moduł serwa, który rozszerza możliwości osi serwo FSSB systemu FS30i poza to, co zapewnia sama podstawowa płyta główna.

Zapotrzebowanie na ten moduł dodatkowy wynika z profilu aplikacji 30i/31i/32i. System CNC FANUC serii 30i może teoretycznie zarządzać maksymalnie 32 osiami serwo na wielu ścieżkach. Podstawowe kanały FSSB na płycie głównej obsługują określoną liczbę osi. W przypadku konfiguracji wykraczających poza tę podstawową wydajność – wielościeżkowe systemy obróbki, zastosowania robotów z wieloma przegubami, złożone obrabiarki złożone – A20B-3300-0478 zapewnia dodatkowe kanały FSSB.

Kluczowe dane techniczne

Zgodność z R-30i — robot i CNC na tej samej platformie

R-30i to sterownik robota firmy FANUC dla Arc Mate, LR-Mate i wielu innych rodzin robotów przemysłowych FANUC. Fakt, że A20B-3300-0478 obsługuje zarówno sterownik CNC 30i, jak i sterownik robota R-30i, odzwierciedla wspólną architekturę sprzętową flagowych platform firmy FANUC.

Zarówno FS30i CNC, jak i robot R-30i wykorzystują tę samą architekturę FSSB do sterowania osią serwo:

• W CNC: FSSB łączy się z serwonapędami Alpha-i SVM dla osi obrabiarek
• W robocie: FSSB łączy się ze wspólnymi serwonapędami robota

Pojedynczy moduł A20B-3300-0478 może służyć do obu zastosowań — zapewniając rozszerzenie osi FSSB dla centrum obróbczego 30i lub robota przemysłowego FANUC korzystającego ze sterownika R-30i.

Scenariusze zastosowań

System obróbki wysokoosiowej CNC 30i:Sterowanie CNC FANUC serii 30i steruje 9-osiowym centrum obróbczym złożonym — więcej osi niż jest w stanie obsłużyć kanały FSSB podstawowej płyty głównej. A20B-3300-0478 zapewnia dodatkowe kanały FSSB potrzebne do rozszerzonego zliczania osi.

Usterka modułu serwo robota R-30i:Robot przemysłowy FANUC sterowany przez R-30i powoduje błędy w komunikacji FSSB na jednej lub większej liczbie osi przegubu. Moduł dodatkowy serwa A20B-3300-0478 jest identyfikowany jako usterka. Wymiana przywraca pełną komunikację FSSB ze wszystkimi przegubami.

Często zadawane pytania

P1: W jaki sposób A20B-3300-0478 fizycznie łączy się z płytą główną 30i?

A20B-3300-0478 to moduł wtykowy, który instaluje się poziomo na płycie głównej procesora 30i/R-30i — podobnie jak kartę opcjonalną podłącza się do płyty głównej. Przesyła sygnały zasilania i sterowania przez złącze płytka-płytka i udostępnia złącza światłowodowe FSSB do połączeń łańcucha serwonapędów.

P2: Jakie serwonapędy można podłączyć do A20B-3300-0478?

A20B-3300-0478 zapewnia wyjścia światłowodowe FSSB, które można podłączyć do modułów serwonapędów FANUC Alpha-i (seria A06B-6114 αis, seria A06B-6096 Alpha SVM itp.) w topologii łańcuchowej. Każdy kanał FSSB z modułu dodatkowego może obsługiwać wiele napędów połączonych szeregowo.

P3: Czy wymiana A20B-3300-0478 wymaga zmiany parametrów serwa?

Nie. Wszystkie parametry serwomechanizmu dla osi obsługiwanych przez ten moduł dodatkowy znajdują się w głównej pamięci SRAM systemu CNC lub sterownika robota. Po zamontowaniu zamiennika system ponownie nawiązuje komunikację FSSB ze wszystkimi podłączonymi napędami i automatycznie stosuje istniejące parametry.

P4: Czy A20B-3300-0478 można stosować zamiennie między aplikacjami CNC (30i) i robotami (R-30i)?

Moduł sprzętowy jest potwierdzony zarówno dla sterowników robotów 30i/31i/32i CNC, jak i R-30i. Jednakże konkretna konfiguracja (liczba kanałów FSSB, ustawienia oprogramowania) może różnić się w przypadku zastosowań CNC i robotów. Przed wymianą krzyżową należy sprawdzić na podstawie odpowiedniej instrukcji konserwacji, czy ten sam wariant modułu jest właściwy dla obu zastosowań.

P5: Jaka jest różnica między A20B-3300-0478 a kartami Axis (A20B-3300-063x)?

Karty osi A20B-3300-063x (0635/0638) to podstawowe moduły sterujące osiami dla platform CNC FANUC niższej klasy (0i-D i pokrewne). A20B-3300-0478 to dodatkowy moduł rozszerzający serwo, przeznaczony specjalnie dla platform FS30i i R-30i — które mają już podstawowe kanały FSSB na płycie głównej i wymagają tego dodatku w przypadku rozszerzonego zliczania osi. Obsługują różne poziomy platform CNC.
