A20B-3300-0479 Płytka drukowana Fanuc A20B33000479 A2OB-33OO-O479

A20B-3300-0479∙ FANUC D3 CPU Module 128MB DRAM / Plug-In Card / CNC i Automatyka Przemysłowa

D3 Generacja procesorów o dużej pamięci

A20B-3300-0479 należy do rodziny modułów procesora DRAM o pojemności 128 MB w ramach serii A20B-3300, generacji o wysokiej pamięci, która zastąpiła moduły klasy Pentium z 16 lub 32 MB DRAM.

W ramach serii A20B-3300, procesor jest oznaczany jako procesor D3 lub D3C.Zakres 047x obejmuje moduły o wysokiej wydajności o pamięci DRAM o pojemności 128 MB – znaczący wzrost w stosunku do 16 lub 32 MB poprzedniej generacji.:

Wszystkie trzy moduły zapewniają 128 MB DRAM oznaczenie D3 określa specyficzną architekturę procesora, cechy interfejsu,i kompatybilność platformy, które odróżniają 0479 od jego rodzeństwa 047x.

Główne specyfikacje

Szczegółowość zmiany  Prawidłowa kolejność

Industrial Automation Co zwraca szczególną uwagę: "Ze względu na potencjalną specyfikę zmiany, klienci muszą podać szczegóły zmiany podczas składania zamówienia".

A20B-3300-0479 istnieje w wielu wariantach rewizji. Zainstalowana rewizja wpływa na kompatybilność z główną płytą CNC i wersją oprogramowania.

1. Odczytanie sufiksu poprawczego zainstalowanego modułu na etykiecie (np. /01A, /02B)
2. Potwierdź tę zmianę z dostawcą
3. Upewnij się, że zamiennik ma odpowiednią lub zgodną wersję

Scenariusze zastosowania

Uszkodzenie modułu procesora CNC:Po potwierdzeniu prawidłowej rewizji, wymiana przywraca przetwarzanie CNC.

Uaktualnienie mocy pamięci CNC:FANUC CNC z starszym modułem procesora klasy Pentium (16 lub 32 MB) jest uaktualniany na moduł A20B-3300-0479 D3 z 128 MB DRAM, aby obsłużyć dodatkowe opcje oprogramowania lub zaawansowane tryby konturowania.

Częste pytania

P1: Jaka jest nazwa procesora "D3" w A20B-3300-0479?

"D3" identyfikuje platformę procesora i generowanie sprzętu tego modułu w ramach rodziny A20B-3300-047x. Podobnie jak "A3" (A20B-3300-0475) i "B3" (A20B-3300-0471),oznaczenie D3 określa, do której generacji sprzętu FANUC CNC i architektury głównej płyty jest dopasowany ten moduł. Potwierdź prawidłowe oznaczenie na etykiecie zainstalowanego modułu.

P2: Czy A20B-3300-0479 jest bezpośrednim zastępstwem A20B-3300-0471 (B3) lub A20B-3300-0475 (A3)?

Wszystkie trzy są modułami CPU DRAM o pojemności 128 MB z rodziny 047x, ale różne oznaczenia CPU (B3, A3, D3) wskazują na różną kompatybilność platformy.Nie są wymienne bez potwierdzenia, że konkretny typ modułu odpowiada wymaganiom rozrusznika i oprogramowania płyty głównej CNCZawsze pasuje do oznaczenia zainstalowanego modułu.

P3: Czy wymiana A20B-3300-0479 wpływa na parametry lub programy CNC?

Parametry i programy CNC znajdują się w oddzielnych modułach SRAM i FROM. Wymiana modułu CPU nie wpływa na te zapisane wartości.CNC uruchamia się z FROM i odczytuje parametry z SRAM.

P4: Dlaczego waga wynosi tylko 0,1 kg?

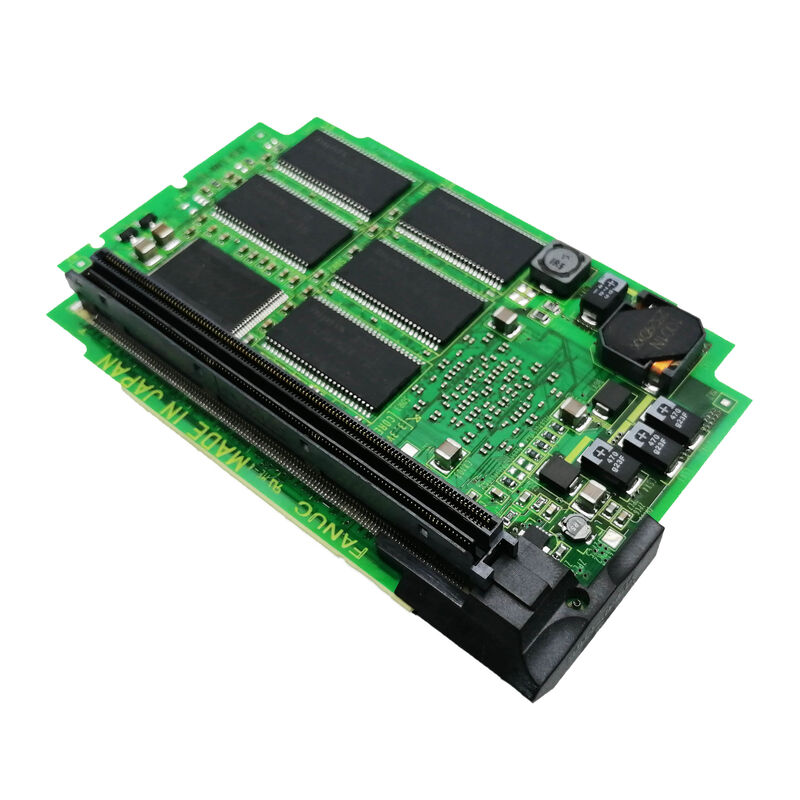

A20B-3300-0479 to kompaktowy moduł podłączalny, którego waga 0,1 kg odzwierciedla małe płytki PCB z procesorem i chipami DRAM w opakowaniu na powierzchni.Kompaktny czynnik kształtu modułu pozwala na podłączenie go poziomo do płyty głównej CNC bez konieczności oddzielnego gniazda do kart.
