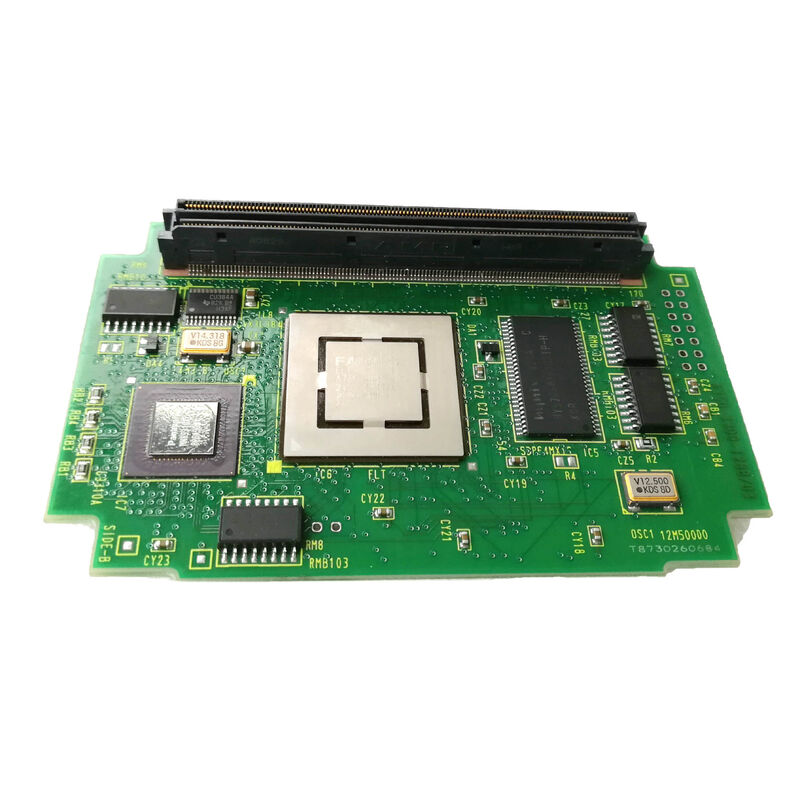

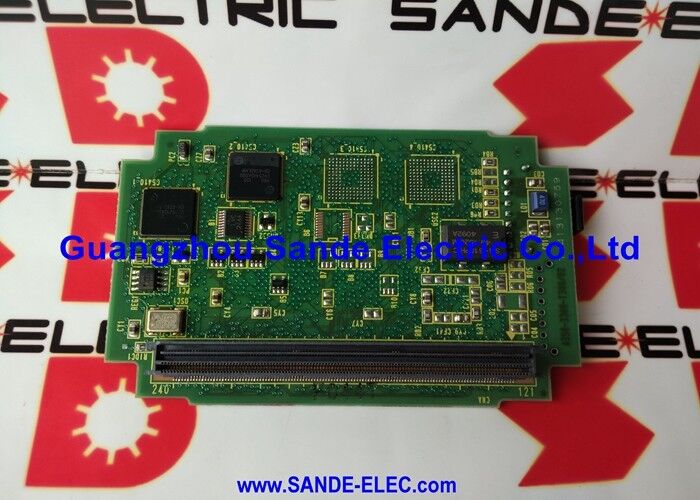

A20B-3300-0551 Płytka drukowana Fanuc A20B33000551 A2OB-33OO-O55I

A20B-3300-0551 | Moduł graficznego interfejsu użytkownika FANUC — 128 MB pamięci DRAM / karta procesora GUI / wyświetlacz CNC i funkcja komputera PC / seria A20B-3300

Moduł GUI — dedykowane przetwarzanie grafiki

A20B-3300-0551 nie jest modułem procesora ogólnego przeznaczenia — jest to moduł A20B-3300-0551Moduł graficznego interfejsu użytkownikadedykowany do przetwarzania wyświetlania i funkcji interfejsu graficznego. Podczas gdy główny moduł procesora CNC obsługuje interpolację programu, sterowanie osiami i koordynację systemu, moduł GUI przejmuje odpowiedzialność za wizualny interfejs operatora.

Ta funkcjonalna separacja zapewnia krytyczną korzyść architektoniczną: wyświetlacz operatora pozostaje płynny i responsywny nawet wtedy, gdy główny procesor CNC jest mocno obciążony złożonymi obliczeniami wieloosiowymi. Każdy procesor obsługuje własną domenę, nie konkurując o czas przetwarzania.

Kluczowe dane techniczne

Moduł GUI A20B-3300 a moduł procesora — funkcje uzupełniające

Seria A20B-3300 obejmuje zarówno ogólne moduły CPU (takie jak moduł A20B-3300-0293 486 i moduł Pentium A20B-3300-0312 opisane w tej serii), jak i wyspecjalizowane moduły funkcjonalne, takie jak A20B-3300-0551.

Zależność w konfiguracji CNC:

Główny moduł procesora:Wykonanie programu, interpolacja ruchu, drabinka PMC, komunikacja serwo, koordynacja systemu.

Moduł GUI (A20B-3300-0551):Renderowanie wyświetlacza, interfejs operatora, graficzne informacje zwrotne, aplikacje funkcji PC.

Obydwa podłącza się do tej samej płyty głównej, ale obsługują niezależne domeny przetwarzania. Usterka modułu GUI może zakłócić działanie wyświetlacza operatora, podczas gdy CNC kontynuuje obróbkę – i odwrotnie.

Scenariusze zastosowań

Błąd modułu GUI na CNC z funkcją PC:W systemie CNC FANUC z funkcją PC występują problemy z wyświetlaniem — interfejs graficzny staje się powolny, wyświetlanie ścieżki narzędzia nie jest renderowane lub działanie funkcji komputera ulega awarii. CNC kontynuuje obróbkę normalnie. Moduł GUI A20B-3300-0551 jest identyfikowany jako usterka. Wymiana przywraca działanie wyświetlacza i funkcji komputera.

Regeneracja wyświetlaczy CNC:Jakość wyświetlania graficznego systemu CNC FANUC uległa pogorszeniu wraz z upływem lat użytkowania. Moduł GUI A20B-3300-0551 został wymieniony w ramach odświeżenia systemu wyświetlania.

Często zadawane pytania

P1: Jakie systemy CNC korzystają z modułu GUI A20B-3300-0551?

Pojemność 128 MB pamięci DRAM i oznaczenie „modułu GUI” modelu A20B-3300-0551 wskazują na konfigurację o wysokiej wydajności skupioną na wyświetlaczu — zgodną z systemami CNC generacji FANUC iB z funkcją komputera PC lub opcjami wyświetlania o wysokiej rozdzielczości. Potwierdź odpowiedni model CNC z dokumentacji sprzętowej płyty głównej hosta.

P2: Czy wymiana A20B-3300-0551 wpływa na parametry CNC lub programy części?

Nie. Parametry CNC i programy części znajdują się w modułach pamięci SRAM i FROM na płycie głównej, a nie w module GUI. Wymiana A20B-3300-0551 nie ma wpływu na zapisane wartości. Po zamontowaniu zamiennika funkcje wyświetlacza i GUI zostają przywrócone. Awaria modułu GUI nigdy nie miała wpływu na możliwości obróbki CNC.

P3: Co się stanie, jeśli moduł GUI A20B-3300-0551 ulegnie awarii, gdy system CNC uruchamia program?

Jeśli moduł GUI ulegnie awarii podczas produkcji, funkcje obróbki CNC będą kontynuowane — główny procesor, osie serwo i PMC pozostaną nienaruszone. Wyświetlacz operatora może przestać działać lub działać nieprawidłowo, uniemożliwiając monitorowanie programu lub interakcję z systemem CNC z panelu operatora. Maszynę należy bezpiecznie zatrzymać przy najbliższej okazji w celu wymiany uszkodzonego modułu.

P4: Czy 128MB jest wystarczające dla nowoczesnych aplikacji PC?

128 MB pamięci DRAM w A20B-3300-0551 było wystarczające dla funkcji komputera PC generacji FANUC iB. W przypadku aplikacji komputerowych zaprojektowanych i zakwalifikowanych dla tej generacji CNC 128 MB zapewnia odpowiednią pamięć. Nie zaleca się uruchamiania nowoczesnego oprogramowania komputerowego, które nie jest przeznaczone dla tej generacji CNC firmy FANUC, niezależnie od dostępnej pamięci — do obsługi funkcji komputera należy używać wyłącznie oprogramowania zatwierdzonego przez firmę FANUC i producenta maszyny.
