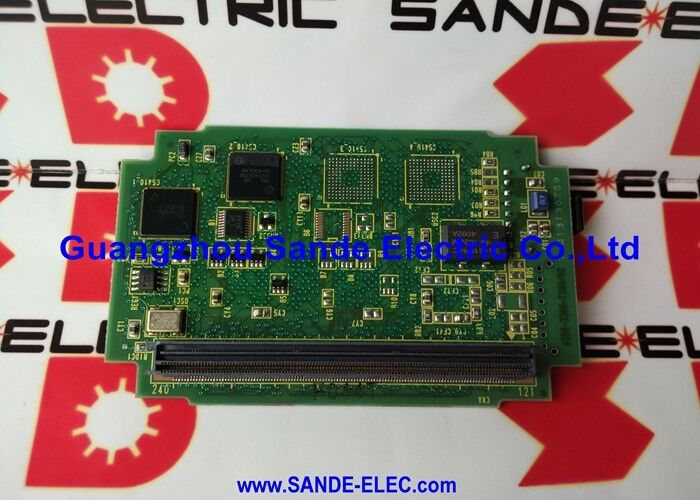

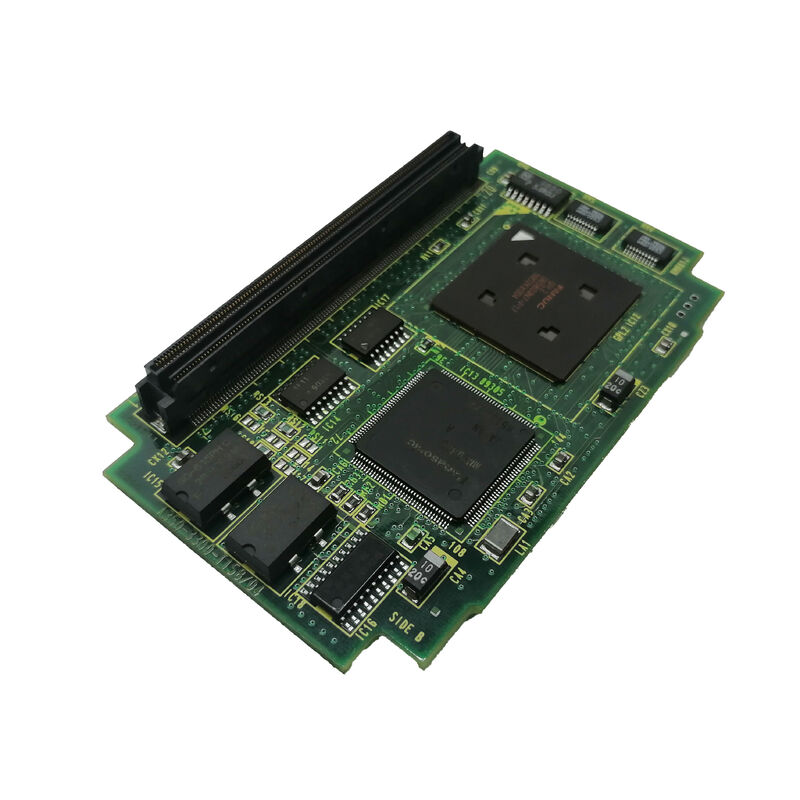

A20B-3300-0552 Płytka drukowana Fanuc A20B33000552 A2OB-33OO-O552

A20B-3300-0552 ∙ FANUC A20B-3300-055x Moduł serii ∙ Przyległy do modułu interfejsu graficznego 0551 / CNC Display and Interface Function

A20B-3300-055x Zakres modułów interfejsu graficznego i wyświetlacza

The A20B-3300-055x range within the broader A20B-3300 series is anchored by the confirmed A20B-3300-0551 (GRAPHIC USER INTERFACE MODULE W/128 MB DRAM) — the dedicated GUI processor for FANUC CNC systems with advanced display and PC function capability.

Płyty A20B-3300-0552, bezpośrednio sąsiednie, należą do tego samego zakresu 055x. W serii A20B-3300 ściśle numerowane płyty konsekwentnie spełniają powiązane funkcje w tej samej kategorii zastosowań.Płyty pary w tej serii:

• A20B-3300-0602 / 0603:Moduły 21i-B Pentium MMX, warianty 16MB i 32MB
• A20B-3300-0635 / 0638:Axis Card A1 i A2
• A20B-3300-0551 / 0552:Moduł interfejsu graficznego i jego towarzysz 055x

Para 0551/0552 prawdopodobnie reprezentuje powiązane płyty wyświetlania lub funkcji interfejsu graficznego albo różne warianty pamięci lub specyfikacji, lub uzupełniające się moduły w ramach tej samej architektury wyświetlania.

Kluczowe informacje o produkcie

Architektura interfejsu graficznego

Architektura procesora GUI firmy FANUC oddziela przetwarzanie funkcji wyświetlacza i komputera od głównego modułu CPU CNC.A20B-3300-0551 jest potwierdzony jako główny moduł interfejsu graficznego w tej architekturze zapewniający 128MB DRAM dla wyświetlania obrazu, grafiki ścieżki narzędzia i aplikacje funkcji PC.

Rola A20B-3300-0552 w tym samym zakresie 055x sugeruje, że uczestniczy w tym samym obszarze funkcji wyświetlacza lub interfejsu graficznego:

Większa pamięć GUI:Moduł interfejsu graficznego 0552 z większą ilością pamięci DRAM niż moduł 0551 obsługujący konfiguracje CNC z bardziej intensywnym oprogramowaniem do funkcji PC lub wymaganiami wyższej rozdzielczości wyświetlacza.

Moduł interfejsu graficznego innej platformy:Moduł interfejsu graficznego dopasowany do konkretnego wariantu platformy CNC, w którym 0551 i 0552 obsługują różne generacje sprzętu lub konfiguracje płyt głównych.

Kompanion interfejsu wyświetlania:Oddzielna płyta w obrębie łańcucha wyświetlacza ‡ pracująca obok 0551 w celu zapewnienia określonych funkcji wyjścia wyświetlacza lub funkcji interfejsu sterownika.

Dokładną funkcję należy potwierdzić na etykiecie zainstalowanego modułu oraz w stosownej instrukcji obsługi technicznej FANUC CNC.

Scenariusze zastosowania

Uszkodzenie systemu wyświetlacza CNC:FANUC CNC rozwija usterki związane z wyświetlaczem, panel operatora wyświetla uszkodzoną grafikę lub funkcja wyświetlacza ulega awarii.Wymiana przywraca funkcję wyświetlacza.

System zapasowy modułu interfejsu graficznegoZakład produkcyjny obsługujący urządzenia CNC FANUC z modułami wyświetlaczy 055x-range posiada zapasy A20B-3300-0552 obok A20B-3300-0551 jako części zamienne do systemu wyświetlacza.

Częste pytania

P1: Jak potwierdzić, że A20B-3300-0552 jest prawidłowym modułem dla mojego CNC?

Jeśli na etykiecie zainstalowanego modułu znajduje się A20B-3300-0552, oznacza to potwierdzoną wymianę.Odniesienie krzyżowe do tabeli części zamiennych obowiązującej instrukcji obsługi technicznej FANUC CNC w celu potwierdzenia dokładnej funkcji modułu.

P2: Czy A20B-3300-0552 jest wymienny z A20B-3300-0551?

Obie są w tym samym zakresie 055x i obsługują powiązane funkcje wyświetlania / interfejsu graficznego.To, czy są one bezpośrednio wymienialne zależy od tego, czy są to warianty tego samego modułu, czy różne płyty o różnych specyfikacjach.. Potwierdź z dokumentacji sprzętowej przed zastąpieniem jednego przez drugiego.

P3: Czy wymiana A20B-3300-0552 wpływa na parametry lub programy CNC?

Nie. Parametry i programy CNC znajdują się w modułach SRAM i FROM na głównej płycie CNC, ale nie w modułach interfejsu graficznego lub wyświetlacza. Zmiana A20B-3300-0552 nie ma wpływu na przechowywane dane obróbcze.

P4: Jeśli A20B-3300-0552 nie działa, czy CNC kontynuuje obróbkę?

Podobnie jak w przypadku modułu interfejsu graficznego A20B-3300-0551, awaria modułu wyświetlacza wpływa na widoczność operatora, ale nie na podstawową funkcję obróbki CNC.Główny procesor nadal wykonuje programy i kontroluje osi serwoBezpiecznym podejściem jest umożliwienie bieżącemu programowi osiągnięcia kontrolowanego zatrzymania przed rozwiązaniem błędu modułu.
