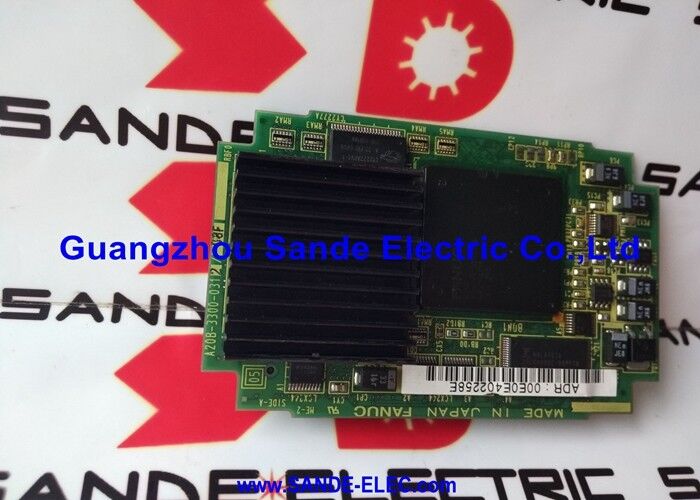

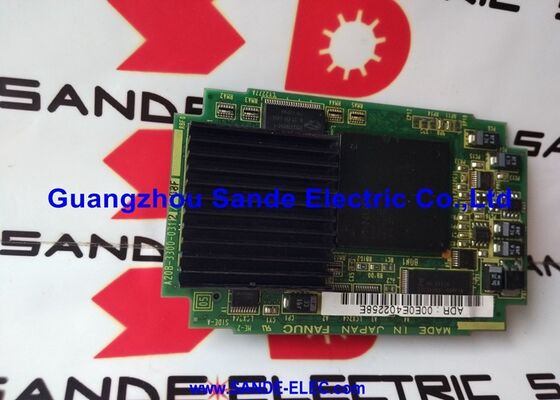

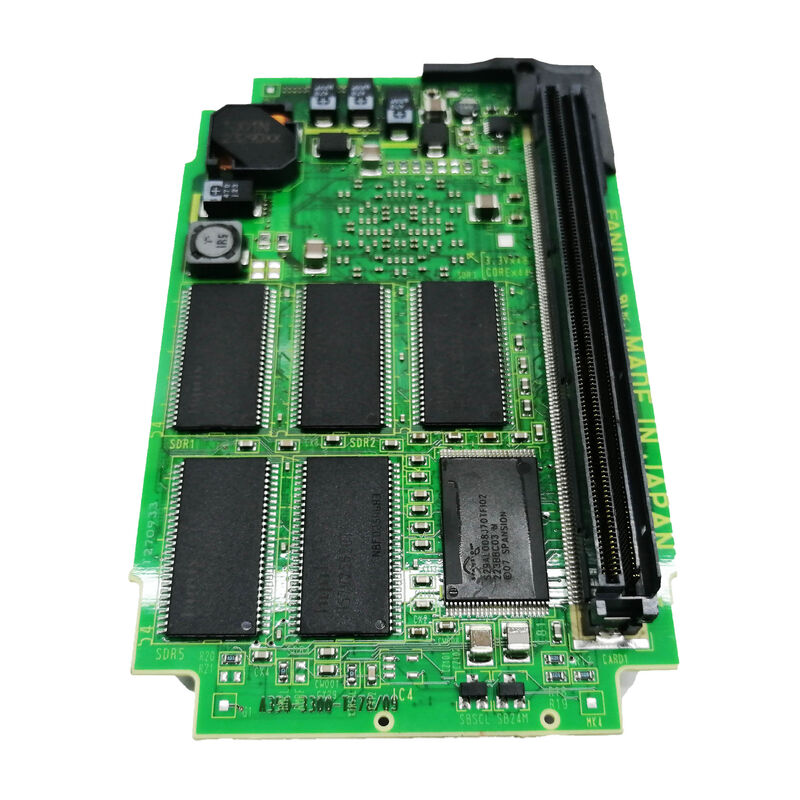

A20B-3300-0600 Płytka drukowana Fanuc A20B33000600 A2OB-33OO-O6OO

A20B-3300-0600 | Moduł procesora FANUC serii 16i-B i 18i-B — Pentium MMX / 16MB SDRAM / karta procesora typu plug-in / F16iB F18iB

Seria 16i-B i 18i-B — platforma CNC do obróbki i toczenia iB

Sterowniki CNC FANUC serii 16i-B i 18i-B reprezentują wersję sprzętową generacji B systemów CNC średniej i wysokiej klasy serii i firmy FANUC. Systemy te zasilają złożone centra obróbcze (16i-B) i centra tokarskie (18i-B), w których wymagana jest większa liczba osi, bardziej zaawansowane sterowanie serwo i więcej opcji CNC, niż jest w stanie obsłużyć ekonomiczny poziom 0i-B.

A20B-3300-0600 to karta procesora Pentium MMX dla tych sterowników — „mózg” 16i-B/18i-B, który wykonuje całe oprogramowanie sterujące CNC z 16MB pamięci roboczej SDRAM.

Kluczowe dane techniczne

A20B-3300-060x — rodzina modułów procesorów Pentium MMX

Seria 060x to rodzina modułów procesorów Pentium MMX dla platform CNC generacji iB:

Model 0600 to wariant specyficzny dla 16i-B/18i-B — różniący się od modeli 0602/0603, które obsługują 21i-B. Pomimo tego, że wszystkie korzystają z tego samego procesora Pentium MMX, te trzy płyty obsługują różne gniazda płyt głównych CNC i nie można ich stosować wymiennie.

SDRAM — prędkość synchroniczna dla obciążeń CNC

Oznaczenie „CPU SDRAM 16MB” w opisie produktu wyraźnie identyfikuje technologię pamięci jako SDRAM. Standardowa pamięć DRAM wykorzystuje interfejs asynchroniczny — czas przesyłania danych jest niezależny od zegara procesora, co wymaga stanów oczekiwania pomiędzy dostępami do pamięci.

SDRAM eliminuje te stany oczekiwania, synchronizując wszystkie operacje pamięci z zegarem systemowym. Gdy system CNC żąda danych z pamięci SDRAM, pierwszy dostęp wymaga kilku cykli zegara, ale kolejne dostępy w tym samym rzędzie zapewniają maksymalną przepustowość magistrali bez dodatkowych stanów oczekiwania. W przypadku oprogramowania CNC, które uzyskuje dostęp do pamięci w sposób sekwencyjny — wykonywanie programu blok po bloku, sekwencyjne odpytywanie we/wy, skanowanie drabinkowe PMC — tryb seryjny pamięci SDRAM zapewnia stałą przewagę wydajności.

Scenariusze zastosowań

Błąd modułu procesora CNC 16i-B:W centrum obróbczym FANUC 16i-B występują awarie na poziomie procesora — CNC nie inicjuje lub generuje alarmy związane z procesorem. Jako usterkę identyfikowany jest A20B-3300-0600. Wymiana przywraca procesor i jego 16MB pamięci roboczej.

Aktualizacja procesora do centrum tokarskiego 18i-B:Centrum tokarskie serii 18i-B zostało zmodernizowane ze standardowego modułu Pentium do modułu Pentium MMX A20B-3300-0600. Ulepszona wydajność pamięci podręcznej i pamięci SDRAM skraca czas przetwarzania bloków w przypadku złożonych programów toczenia wieloosiowego.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy A20B-3300-0311 (standardowy Pentium) i A20B-3300-0600 (Pentium MMX) dla 16i-B/18i-B?

A20B-3300-0311 wykorzystuje standardowy procesor Intel Pentium. A20B-3300-0600 wykorzystuje procesor Intel Pentium MMX — z podwójną pamięcią podręczną L1, pamięcią SDRAM (w porównaniu z DRAM), ulepszonym przewidywaniem rozgałęzień i zestawem instrukcji MMX. Pentium MMX zapewnia lepszą wydajność w przypadku obciążeń intensywnie korzystających z pamięci podręcznej, takich jak przetwarzanie CNC z wyprzedzeniem i wykonywanie PMC. Obydwa obsługują serie 16i-B/18i-B.

P2: Czy A20B-3300-0600 może zastąpić A20B-3300-0602 (moduł Pentium MMX 21i-B)?

Nie. Chociaż oba korzystają z Pentium MMX z 16MB DRAM, A20B-3300-0600 jest dla 16i-B/18i-B, a A20B-3300-0602 jest dla 21i-B. Konfiguracje gniazd płyty głównej i przypisania sygnałów specyficzne dla platformy sprawiają, że są one niewymienne.

P3: Czy wymiana A20B-3300-0600 wpływa na parametry lub programy CNC?

Nie. Parametry i programy CNC znajdują się w modułach SRAM i FROM. Wymiana karty procesora nie ma wpływu na przechowywane dane. Po zamontowaniu zamiennika CNC uruchamia się z FROM i odczytuje parametry z SRAM.

P4: Czy A20B-3300-0600 zawiera również FROM i SRAM, czy są one oddzielne?

A20B-3300-0600 zawiera procesor i 16MB pamięci roboczej SDRAM. FROM (nieulotna pamięć oprogramowania systemowego) i SRAM (przechowywanie parametrów/programów zasilane baterią) znajdują się w oddzielnych modułach pamięci, które można podłączyć do pozycji na płycie głównej lub w jej pobliżu – nie są one zintegrowane z kartą procesora. Ta modułowa architektura pamięci została potwierdzona przez CNC-Shopping dla platformy 16i-B/18i-B.
