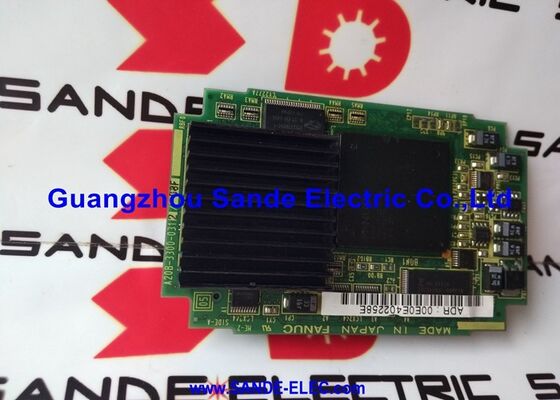

A20B-3300-0603 Płytka drukowana Fanuc A20B33000603 A2OB-33OO-O6O3

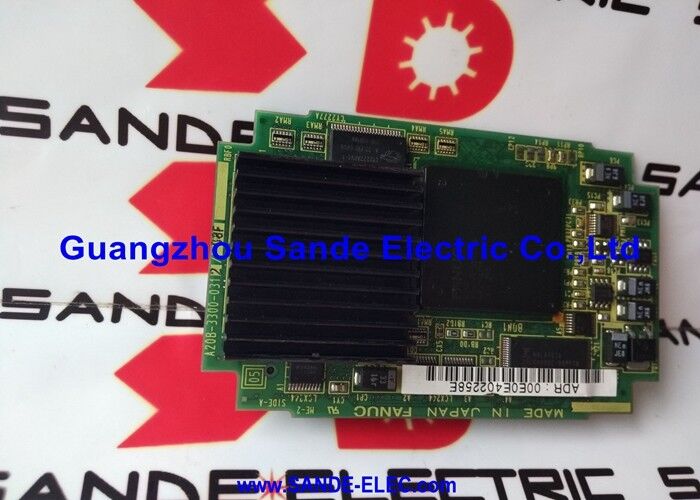

A20B-3300-0603∙ FANUC 21i-B Pentium MMX CPU Module 32MB DRAM / rozszerzona pamięć / seria 21i-B CNC / rodzina A20B-3300-060x

32MB

A20B-3300-0603 to wariant DRAM o pojemności 32 MB z rodziny modułów procesora Pentium MMX serii 21i-B, podwajający pamięć roboczą dostępną dla procesora w porównaniu z 16 MB A20B-3300-0602.

W architekturze FANUC 21i-B CNC pamięć DRAM jest pamięcią roboczą, czyli przestrzenią, w której procesor wykonuje cały aktywny kod i przechowuje wszystkie dane w czasie uruchamiania.Różnica między 16MB a 32MB ma znaczenie w szczególnych okolicznościach:

Gęstość opcji oprogramowaniaKażda opcja oprogramowania FANUC CNC dodaje kod wykonywalny do pamięci DRAM. System 21i-B z wieloma zainstalowanymi opcjamikoordynacja wielu szlaków, narzędzia serwostymowania ̇ wymagają większego zapotrzebowania oprogramowania na pamięć roboczą.

Puffer programów z perspektywy:W trybie wysokiej prędkości i wysokiej dokładności obróbki, bufor zwrotny CNC przetwarza wiele bloków kodu G przed bieżącą pozycją cięcia.Włókiennicze, lub aplikacji precyzyjnego konturingu, w których perspektywa 21i-B jest dopuszczona do swoich granic, dodatkowa DRAM zmniejsza ryzyko ograniczeń buforu.

Graficzny interfejs użytkownika i dane wyświetlane:Graficzny wyświetlacz 21i-B - wizualizacja ścieżki narzędzia, wyświetlacz programu, ekrany diagnostyczne - przechowuje aktywne dane wyświetlania w pamięci DRAM.

Główne specyfikacje

0602 vs 0603 Wybór między dwoma wariantami Pentium MMX 21i-B

Rodzina 060x dla 21i-B oferuje dwie opcje DRAM:

Wydajność procesora jest identyczna, ponieważ oba urządzenia używają Pentium MMX o tych samych cechach pamięci podręcznej i zegara.

W przypadku, gdy zainstalowany system 21i-B posiada szerokie opcje oprogramowania, uruchamia programy o dużych wymaganiach dotyczących przyszłości lub jest używany do precyzyjnego konturującego, który obciąża zasoby obliczeniowe CNC,A20B-3300-0603 jest preferowanym modułem.

Scenariusze zastosowania

Bardzo wybrany zamiennik 21i-B:Centrum obróbki 5-osiowej serii 21i-B z wieloma opcjami oprogramowania ∙ AICC (AI Contour Control), serwo-tuning,koordynacja wieloosiowa ?? wykorzystuje A20B-3300-0603 jako moduł CPU w celu zapewnienia wystarczającej pamięci roboczej dla pełnego zestawu opcji.

Uaktualnienie modułu CPU z 16MB:21i-B CNC z A20B-3300-0602 (16MB) jest uaktualniany do A20B-3300-0603 (32MB), gdy zainstalowane są dodatkowe opcje oprogramowania, które przekraczają zapotrzebowanie systemu na pamięć DRAM powyżej 16MB przestrzeni głowy.

Częste pytania

P1: Co się stanie, jeśli wybrany 21i-B będzie działał tylko z 16MB (A20B-3300-0602), gdy potrzebna jest 32MB?

Jeśli aktywne opcje oprogramowania wymagają większej ilości pamięci DRAM niż moduł 16MB, CNC może nie inicjalizować się w pełni, wygenerować alarmy związane z pamięcią lub odmówić ładowania niektórych funkcji opcji.W instrukcji obsługi sprzętowej FANUC 21i-B określono minimalne wymagania dotyczące pamięci dla każdej kombinacji opcji oprogramowaniaPotwierdź wymagania pamięci z listy opcji systemu.

P2: Czy A20B-3300-0603 jest kompatybilny z przeszłością jako zamiennik A20B-3300-0602?

W większości przypadków tak. Dodatkowe 32 MB w 0603 jest czysto dodatkowe procesor pozostaje identyczny, a większa pamięć nie powoduje problemów ze zgodnością z systemami zaprojektowanymi na 16 MB.Moduł 32MB jest zwykle wtyczką zastępującą moduł 16MB bez konieczności zmiany konfiguracji.

P3: Jaka jest maksymalna dostępna pamięć DRAM dla platformy 21i-B?

Rodzina A20B-3300-060x osiąga 32 MB (A20B-3300-0603) dla Pentium MMX generacji modułów 21i-B. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.

P4: Czy wymiana A20B-3300-0603 wpływa na przechowywane dane CNC?

Numer. Parametry i programy CNC znajdują się w modułach SRAM i FROM oddzielonych od modułu CPU. Zmiana A20B-3300-0603 nie ma wpływu na te zapisane wartości.CNC uruchamia się z FROM i odczytuje wszystkie parametry z nienaruszonej SRAM.

P5: Czy A20B-3300-0603 może służyć zarówno jako wymiana usterki, jak i aktualizacja pamięci w jednej operacji?

Jeśli istniejący moduł CPU nie działa, a system korzysta z dodatkowej pamięci,zastąpienie nieprawidłowej pamięci A20B-3300-0602 (16MB) przez A20B-3300-0603 (32MB) jednocześnie rozwiązuje awarię sprzętową i ulepsza dostępną pamięć DRAM. Przed dokonaniem tej aktualizacji upewnij się, że zainstalowana wersja oprogramowania obsługuje 32MB.
