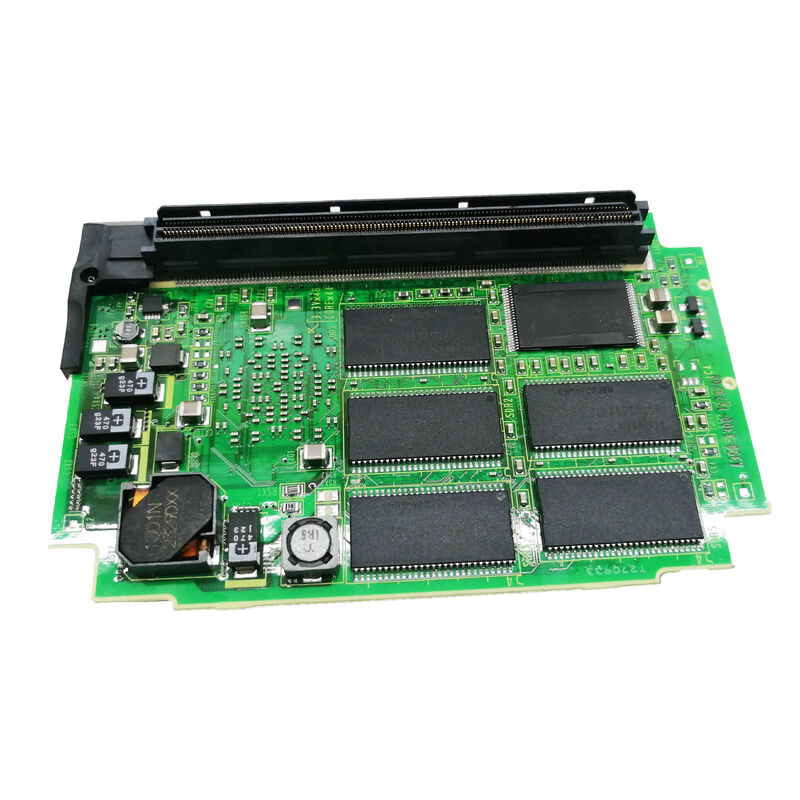

A20B-3300-0635 Płytka drukowana Fanuc A20B33000635 A2OB-33OO-O635

A20B-3300-0635∙ FANUC Axis Card A1 ∙ Servo Axis Control Module / A20B-3300-063x Family / CNC Drive Interface

Karta osi co to jest i co robi

"Axis Card" w architekturze FANUC CNC to dedykowany moduł plug-in, który zapewnia interfejs serwo osi między główną płytą procesora CNC a wzmacniaczami serwo napędu.ani moduł pamięci to specjalistyczna karta procesora odpowiedzialna specjalnie za komunikację i sterowanie ośmi serwo.

A20B-3300-0635 (Axis Card A1) wykonuje następujące podstawowe funkcje:

FSSB komunikacyjny master:Generuje światłowodowe sygnały FSSB (Fiber-optic Servo Serial Bus), które sterują wzmacniaczami serwo napędowymi.ta karta przesyła polecenie pozycji do każdej osi napędu i otrzymuje kodujący zwrot .

Przetwarzanie serwo-koordynatów:Komandę pozycji dla każdej osi należy obliczyć w stosunku do bieżącego położenia serwo w układzie współrzędnych CNC.Karta osi obsługuje arytmetykę, która przetwarza wynik interpolacji CNC w polecenie napędu na oś.

Interfejs cyfrowego sterowania prądem:Strumień danych FSSB z karty osi zawiera nie tylko polecenia pozycji, ale także dane parametrowe o pętlach sterowania prądem serwokompresora ∼ wartości wzmocnienia, ustawienia trybu HRV2/HRV3,i progi ochrony określające dynamiczne zachowanie napędu.

Kluczowe informacje o produkcie

A20B-3300-063x Rodzina kart osi

Zakres A20B-3300-063x to zdefiniowana rodzina modułów Axis Card, z wieloma oznaczeniami typów:

Określenia typu "A1, A2, A3" reprezentują różne poziomy zdolności lub konfiguracje specyficzne dla platformy w ramach tej rodziny kart Axis.A1 (0635) jest typem podstawowym konfiguracja standardowa, która spełnia podstawowe wymagania w zakresie sterowania ośmi serwo.

Scenariusze zastosowania

Uszkodzenie karty osi na FANUC CNC:FANUC CNC tworzy alarmy komunikacyjne FSSB na określonych ośach. Karta osi A1 (A20B-3300-0635) jest identyfikowana jako usterka.

Utrzymanie modułu sterującego oś CNC:System FANUC CNC poddawany konserwacji elektronicznej otrzymuje wymianę karty osi. Typ A20B-3300-0635 A1 jest potwierdzony na etykiecie zainstalowanej karty.

Częste pytania

P1: Jaka jest różnica między Axis Card A1 (A20B-3300-0635) a Axis Card A2 (A20B-3300-0638)?

Typ A1 jest podstawową konfiguracją rodziny kart 063x Axis. Typ A2 (A20B-3300-0638) jest potwierdzony do zastosowań serii 0i-D (0i-TD/0i-MD) z maksymalnie 4 ośmiami, serwokomanda HRV3/HRV2.Typ A1 obsługuje inną konfigurację platformy w ramach tej samej architektury kart osi.

P2: Ile osi serwo obsługuje A20B-3300-0635?

Liczba osi obsługiwana przez A20B-3300-0635 zależy od konkretnej konfiguracji kanału FSSB.Powyższe wskaźniki muszą być zgodne z wymogami określonymi w załączniku I do rozporządzenia (WE) nr 765/2008..

P3: Czy wymiana A20B-3300-0635 wymaga ponownego wprowadzenia parametrów serwo?

Po zainstalowaniu wymiany A20B-3300-0635CNC ponownie ładuje istniejące parametry i przywraca komunikację FSSB ze wszystkimi napędami serwoSprawdź normalną odpowiedź serwo przed powrotem do produkcji.

P4: Czy A20B-3300-0635 jest kompatybilny z serwo sterowaniem HRV3?

Zweryfikuj na podstawie obowiązującej instrukcji obsługi technicznej FANUC, czy karta osi typu A1 obsługuje HRV3.To, czy typ A1 obejmuje możliwości HRV3, zależy od specyfikacji sprzętu.

P5: Jak potwierdzić, że A20B-3300-0635 jest prawidłową kartą osi dla mojego CNC?

Jeśli na etykiecie znajduje się A20B-3300-0635, to jest potwierdzona wymiana.Odniesienie krzyżowe do tabeli części zamiennych w stosownej instrukcji obsługi technicznej FANUC CNC.
