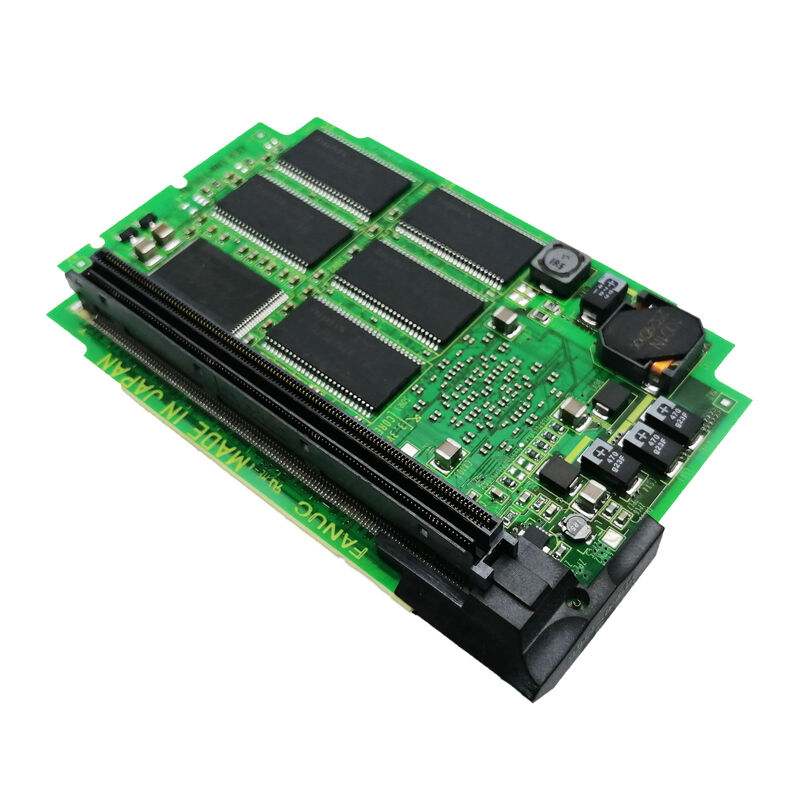

A20B-3300-0638 | Karta osi FANUC A2 — seria 0i-D / 4-osiowa / HRV3-HRV2 / FSSB / 0i-TD i 0i-MD CNC

Karta Axis A2 — Serwomózg dla serii 0i-D

A20B-3300-0638 podłącza się bezpośrednio do płyty głównej serii 0i-D. Jest to moduł, który zapewnia 0i-D inteligencję osi serwo – zarządza całą komunikacją FSSB z serwonapędami i koordynuje bieżące parametry sterowania dla każdej kontrolowanej osi.

KFAS LLC potwierdza: „A20B-3300-0638 jest używany w instrukcji konserwacji Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN.”

0i-D to system CNC FANUC 0i czwartej generacji — najpowszechniej stosowana platforma CNC średniej klasy w centrach tokarskich i centrach obróbczych w światowej produkcji. Wydajność serwomechanizmu bezpośrednio wpływa na jakość części i czas cyklu, dzięki czemu karta osi jest jedną z najważniejszych płytek w stosie sprzętu CNC.

Kluczowe dane techniczne

HRV3 i HRV2 — wysoka wydajność serwomechanizmu

Wsparcie A20B-3300-0638 zarówno dla HRV3, jak i HRV2 jest znaczące. Sterowanie HRV (High Response Vector) określa szerokość pasma pętli prądowej serwa:

HRV2:Pętla prądowa jest aktualizowana w odstępach co 62,5 μs – standardowy tryb o wysokiej szybkości reakcji, który zastąpił wcześniejszy HRV1. Zapewnia doskonałą sztywność serwomechanizmu w większości zastosowań związanych z obróbką CNC.

HRV3:Pętla prądowa jest aktualizowana w odstępach 31,25 μs — połowa czasu cyklu HRV2, podwajając szybkość aktualizacji pętli prądowej. To dodatkowo zwiększa sztywność serwomechanizmu, zmniejsza błąd położenia pod wpływem dynamicznych sił skrawania i poprawia jakość wykończenia powierzchni przy dużych prędkościach posuwu.

W przypadku zastosowań związanych z obróbką precyzyjną — toczenie z wąskimi tolerancjami, szybkie frezowanie matryc i form — dostępność HRV3 w A20B-3300-0638 sprawia, że ​​0i-D jest w stanie zapewnić wydajność serwomechanizmu wcześniej kojarzoną z platformami CNC wyższej klasy.

Scenariusze zastosowań

Błąd serwa CNC 0i-TD:Tokarka FANUC 0i-TD generuje alarmy komunikacyjne FSSB na jednej lub większej liczbie osi. Karta osi A20B-3300-0638 jest identyfikowana jako usterka. Wymiana przywraca komunikację serwo FSSB dla wszystkich czterech kanałów osi.

Konserwacja karty osi centrum obróbczego 0i-MD:Centrum obróbcze 0i-MD przechodzi konserwację układu sterowania. A20B-3300-0638 zostaje wymieniony w celu przywrócenia karty osi do znanego dobrego stanu.

Często zadawane pytania

P1: Czy A20B-3300-0638 jest specyficzny dla 0i-D, czy też kompatybilny z 0i-C?

KFAS LLC potwierdza instrukcję konserwacji A20B-3300-0638 dla 0i-Model D (0i-TD, 0i-MD) B-64305EN. 0i-D i 0i-C wykorzystują inny sprzęt płyty głównej. Przed złożeniem zamówienia dla tej platformy sprawdź w dokumentacji sprzętu 0i-C, czy dla aplikacji 0i-C określono numer 0638.

P2: Jakie alarmy wskazują na awarię A20B-3300-0638?

Alarmy komunikacji FSSB (SV0401, SV0446 i powiązane kody błędów FSSB na liście alarmów 0i-D) pojawiające się jednocześnie na wielu osiach – szczególnie gdy serwonapędy i silniki testują prawidłowo – wskazują na kartę osi jako źródło błędu. Alarmy FSSB pojedynczej osi mogą wskazywać błąd po stronie napędu, a nie kartę osi.

P3: Czy wymiana A20B-3300-0638 wymaga jakichkolwiek zmian parametrów serwa?

Nie. Parametry serwa 0i-D (wzmocnienia osi, ustawienie trybu HRV, typ silnika, typ enkodera) są przechowywane w głównej pamięci SRAM CNC. Po zamontowaniu A20B-3300-0638, CNC ponownie nawiązuje komunikację FSSB i automatycznie stosuje istniejące parametry serwomechanizmu do wszystkich czterech osi.

P4: Jaka jest różnica między A20B-3300-0638 (karta osi A2) a A20B-3300-0637 (karta osi A3)?

JJ Automation potwierdza, że ​​A20B-3300-0637 to karta osi A3, zarządzająca funkcjami sterowania osiami w sterownikach serii 0i i serii 30i. Typ A3 obsługuje szerszą i bardziej wydajną platformę niż typ A2. A2 (0638) jest potwierdzony specjalnie dla 0i-D (0i-TD/0i-MD). Potwierdź typ zainstalowanej karty na etykiecie — nie zastępuj A3 A2 i odwrotnie bez sprawdzenia kompatybilności sprzętowej.
