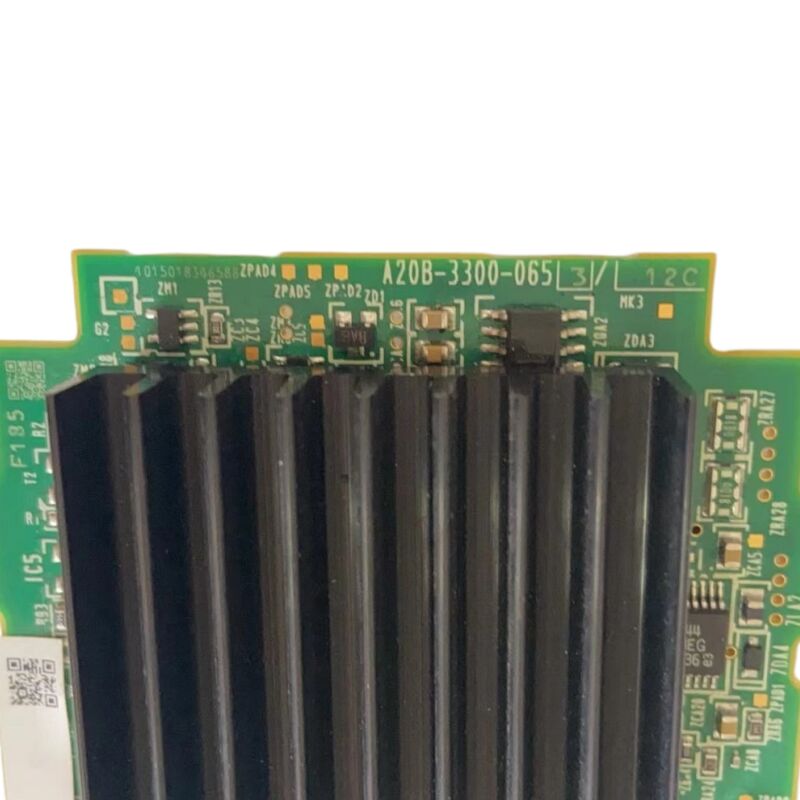

A20B-3300-0653 Płytka drukowana Fanuc A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653 | Seria A20B-3300 Moduł CPU PCB — Systemy sterowania CNC FANUC

Moduły CPU serii A20B-3300 w architekturze CNC FANUC

A20B-3300-0653 to moduł CPU z serii płyt FANUC A20B-3300 — rodziny modułów przetwarzających używanych w systemach sterowania CNC i robotami FANUC. Rodzina A20B-3300 obejmuje karty przetwarzania CPU, moduły graficzne, karty sterowania serwo i moduły pamięci o dużej prędkości. Wariant -0653 to moduł CPU serii A2 w ramach tej rodziny.

W jednostce sterującej CNC FANUC moduł CPU jest rdzeniem przetwarzającym. Wykonuje oprogramowanie systemu CNC załadowane z modułów pamięci FROM, koordynuje zadania w czasie rzeczywistym (interpolacja osi, wykonanie drabinki PMC, przetwarzanie interfejsu operatora, zarządzanie I/O) i zarządza przepływem danych między funkcjonalnymi płytami jednostki sterującej. Awaria modułu CPU powoduje całkowite unieruchomienie systemu sterowania — CNC nie uruchamia się lub zatrzymuje w trakcie cyklu.

Moduły serii A20B-3300 są podłączane do głównej płyty hosta jednostki sterującej CNC obok innych modułów funkcjonalnych (pamięć FROM/SRAM, karty sterowania serwo, moduły graficzne). Każdy wariant sufiksu A20B-3300 pełni określoną funkcję w tej architekturze modułowej — moduł CPU -0653 zajmuje pozycję rdzenia przetwarzającego.

Kluczowe specyfikacje

Rodzina A20B-3300 — Wybór zależny od sufiksu

W rodzinie A20B-3300 istnieją różne warianty pełniące różne funkcje:

• A20B-3300-0260 — moduł CPU 486DX MMX dla 16i-A/18i-A/21i-A
• A20B-3300-0102 — karta CPU RISC PowerPC dla 16i/18i/21i
• A20B-3300-0653 — moduł CPU serii A2 (ta płyta)

Sąsiednie sufiksy obsługują różne generacje platform CNC lub różne funkcje przetwarzania. Fizyczne podobieństwo między wariantami A20B-3300 nie oznacza kompatybilności. Przed zakupem zamiennika należy potwierdzić dokładny numer części A20B-3300-0653 z etykiety zainstalowanej płyty.

Wymiana — Kopia zapasowa danych przed demontażem

Moduł CPU nie przechowuje parametrów CNC — te znajdują się w module pamięci SRAM. Jednak przed założeniem, że wymiana płyty bez danych jest możliwa, należy potwierdzić specyficzną architekturę maszyny. Zawsze wykonaj kopię zapasową wszystkich danych CNC (parametrów, drabinki PMC, programów) przed demontażem oryginalnego modułu CPU, niezależnie od tego, czy kopia zapasowa będzie potrzebna.

Po zamontowaniu zamiennika należy zweryfikować, czy sekwencja rozruchu CNC zakończyła się pomyślnie i sprawdzić, czy nie występują kody alarmowe związane z wersją CPU, zanim maszyna zostanie przywrócona do produkcji.

FAQ

P1: Co robi A20B-3300-0653 w jednostce sterującej CNC?

Jest to moduł CPU serii A2 — centralna płyta przetwarzająca, która wykonuje oprogramowanie systemu CNC, zarządza zadaniami sterowania w czasie rzeczywistym i koordynuje przepływ danych między modułami funkcjonalnymi jednostki sterującej. Awaria modułu CPU powoduje całkowite unieruchomienie systemu sterowania: CNC nie uruchamia się lub zatrzymuje w trakcie pracy.

P2: Czy inne warianty A20B-3300 mogą zastąpić -0653?

Nie. Sąsiednie numery części z rodziny A20B-3300 pełnią różne funkcje lub obsługują różne generacje platform CNC. Fizyczne podobieństwo nie oznacza kompatybilności. Zawsze potwierdź A20B-3300-0653 konkretnie z etykiety zainstalowanej płyty.

P3: Co należy sprawdzić przed stwierdzeniem awarii modułu CPU?

Zweryfikuj napięcia zasilania sterowania na płycie — awaria zasilacza daje identyczne objawy jak awaria CPU przy ułamku kosztu wymiany. Sprawdź wszystkie połączenia złączy (płyta tylna, moduły pamięci). Przejrzyj stany diod diagnostycznych na etapie rozruchu CNC w podręczniku serwisowym, aby zidentyfikować dokładny etap awarii przed zamówieniem zamiennej płyty.

P4: Czy wymiana modułu CPU wymaga ponownego wprowadzenia parametrów CNC?

Parametry CNC znajdują się w module pamięci SRAM, a nie w module CPU. Jeśli moduł SRAM zostanie przeniesiony w całości na zamienną płytę CPU, parametry zostaną zachowane. Zweryfikuj specyficzną architekturę maszyny — i zawsze zachowaj aktualną kopię zapasową, niezależnie od wszystkiego.

P5: Gdzie można zdobyć A20B-3300-0653?

Na rynku wtórnym płyt CNC FANUC — u dealerów modułów serii A20B-3300 i specjalistów od naprawy CNC. Potwierdź konkretnie sufiks -0653. W przypadku maszyny krytycznej dla produkcji rozważ posiadanie zweryfikowanego zapasu na miejscu — awaria modułu CPU powoduje całkowite zatrzymanie maszyny bez możliwości pracy w trybie zredukowanym.
