A20B-3900-0061 Płytka drukowana Fanuc A20B39000061 A2OB-39OO-OO6I

FANUC A20B-3900-0061

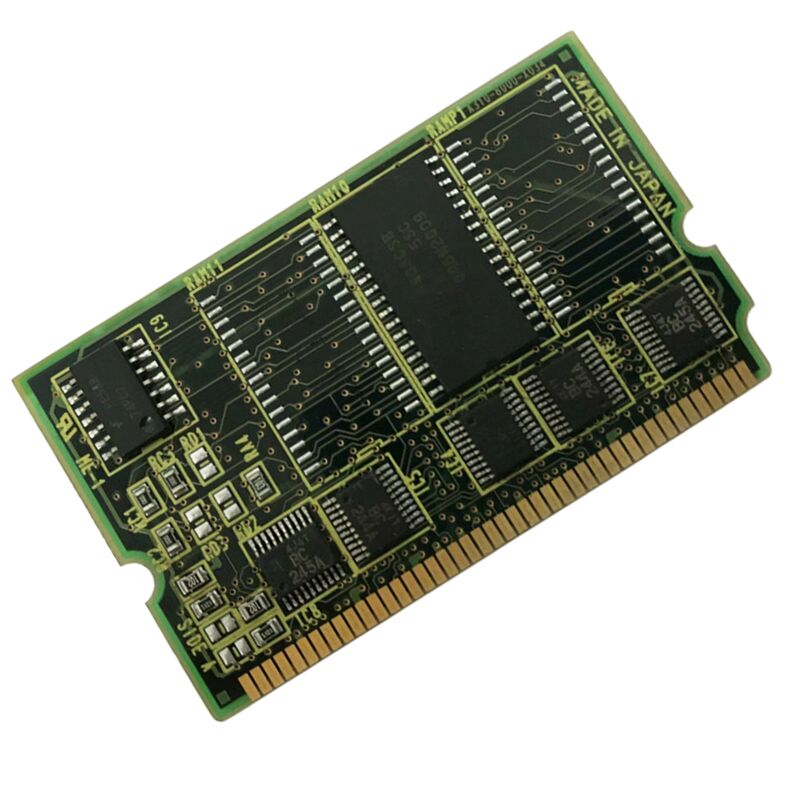

Moduł SRAM o pojemności 1 MB dla pamięci sterowania CNC FANUC serii i

Główny opis

W sprawieFANUC A20B-3900-0061jestModuł SRAM o pojemności 1 MBstosowane w strukturze pamięci urządzeń sterujących FANUC serii i.

W wykazach powszechnie kojarzy się z16i, 18i, 20i i 21isystemów, i opisać go jakoModuł pamięci typu DIMMktóry jest zainstalowany nagłówny główny PCBzamiast w części wzmacniacza lub panelu operatora.

W praktycznych pracach konserwacyjnych model ten jest najlepiej rozumiany jako tablica dowsparcie pamięci sterowania zachowanej.

Zazwyczaj jest on wybierany wtedy, gdy oryginalna platforma CNC jest nadal warta utrzymania w eksploatacji i potrzebny jest prawidłowy moduł SRAM w celu zachowania zamierzonego układu pamięci na poziomie płyty.Ponieważ moduły z tej samej rodziny mogą różnić się pojemnością i dopasowaniem, numer części jest ważniejszy niż ogólny wygląd.

Tabela parametrów

Rola produktu w kontroli

Moduł jakA20B-3900-0061nie jest ogólnym akcesorium typu plug-in. Należy do sekcji pamięci sterownika, w której stabilna pamięć zachowana jest częścią normalnej pracy CNC.

To sprawia, że jest on szczególnie istotny w naprawie na poziomie planszy, wymianie zapasów i wsparciu serwisowym dla starszych urządzeń sterowania i-Series, które nadal działają niezawodnie, ale potrzebują dokładnego sprzętu pamięci, aby pozostać w działaniu.

Częste pytania

P1: Do czego stosuje się A20B-3900-0061 w kontrolce FANUC?
Jest stosowany jakoModuł pamięci SRAM o pojemności 1 MBw strukturze pamięci wewnętrznej urządzeń sterujących FANUC serii i. W praktyce należy ona do strony pamięci masowej sterownika, a nie do napędu, wyświetlacza lub interfejsu operatora.

Oznacza to, że jego rola jest związana z obsługą pamięci wewnętrznej i jest zazwyczaj zastępowana, gdy sam zainstalowany moduł pamięci jest zidentyfikowany jako punkt awarii.

P2: Z jakimi elementami sterującymi FANUC jest powszechnie połączony ten moduł?
Jest on powszechnie związany z16i, 18i i 21iW niektórych przypadkach sprzedawcy również20ia także15iodniesienia w ich mapowaniu modelu.

W pracy serwisowej oznacza to, że płyta jest najlepiej traktowana jako moduł pamięci i-Series, którego dopasowanie powinno być potwierdzone w stosunku do zainstalowanego sterowania, a nie założone z nazwy rodziny.

P3: Dlaczego dokładne dopasowanie numerów części jest ważne dla A20B-3900-0061?
Ponieważ moduły pamięci w rodzinie A20B-3900 mogą mieć podobny zarys, przy jednoczesnym wykorzystaniu różnych pojemności i skojarzeń sterowania.

W przypadku tego modelu1 MB SRAMW naprawie przemysłowej, to ma znaczenie, ponieważ płyta pamięci jest wybierana ze względu na jej dokładną funkcję w sterowaniu, a nie tylko na podobieństwo złącza.

Dopasowanie dokładnego numeru modułu jest bezpieczniejszym sposobem zachowania kompatybilności i uniknięcia niepotrzebnego rozwiązywania problemów po instalacji.

P4: Gdzie ten moduł jest zainstalowany wewnątrz urządzenia sterującego?
Opis sprzedawcy umieszcza go nagłówny główny PCBjako moduł plug-in w stylu DIMM.

Ten szczegół instalacji jest przydatny, ponieważ mówi kupującemu, że ta płyta należy do wewnętrznego sterowania pamięcią, a nie do zewnętrznego interfejsu lub zespołu wzmacniacza.

Dla technika oznacza to również, że inspekcja powinna obejmować gniazdo odbiorcze, siedzenia na desce i wszelkie oznaki zużycia lub zanieczyszczenia na krawędzi złącza.

P5: Co należy sprawdzić przed wymianą tego modułu?
Technik powinien potwierdzić dokładny numer części zainstalowanej, zweryfikować rodzinę CNC i upewnić się, że objawy naprawdę wskazują na ścieżkę pamięci, a nie na płytę główną lub stronę oprogramowania.

Dobrą praktyką jest również sprawdzenie gniazda DIMM i otaczającego go obszaru sterowania przed zamontowaniem zamiennika.

Po zainstalowaniu należy sprawdzić, czy urządzenie sterujące jest stabilne w uruchomieniu i normalnie działa, aby potwierdzić prawidłowe rozpoznanie karty pamięci.

Ostatnie etapy weryfikacji to praktyczne wytyczne inżynieryjne oparte na wymienionej roli modułu i kontekście instalacji.
