FANUC A20B-3900-0074 | Moduł pamięci Flash F-ROM serii A20B-3900 — Systemy sterowania CNC FANUC

Numer części: A20B-3900-0074

Rewizja: /01A (jak znaleziono na etykiecie płyty)

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł DIMM F-ROM (Flash Read-Only Memory)

Seria: A20B-3900

Typ pamięci: Pamięć Flash ROM — nieulotna, nie wymaga baterii

Pamięć Flash, która utrzymuje działanie sterownika CNC

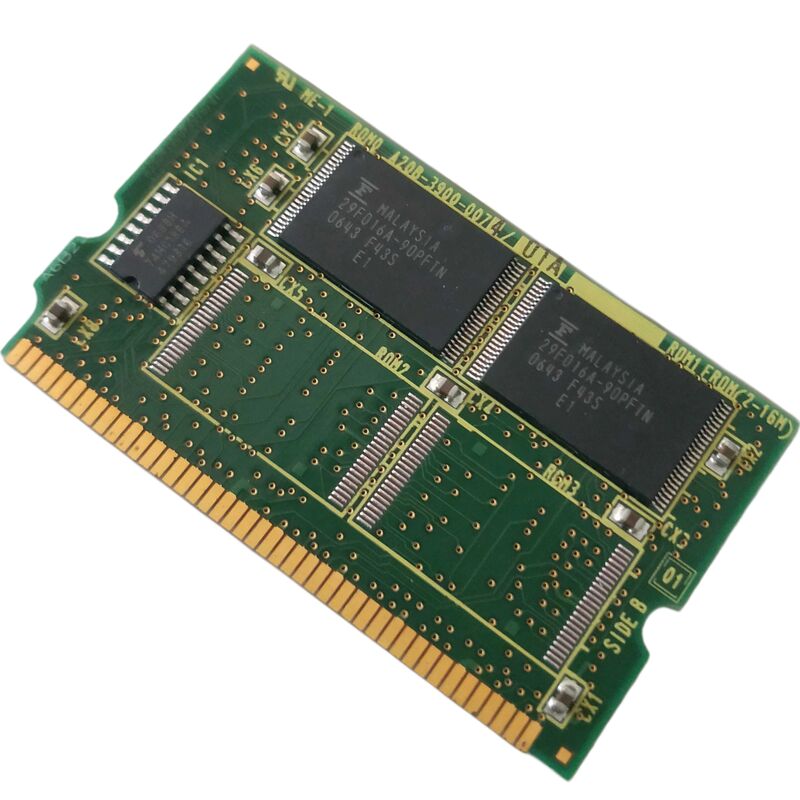

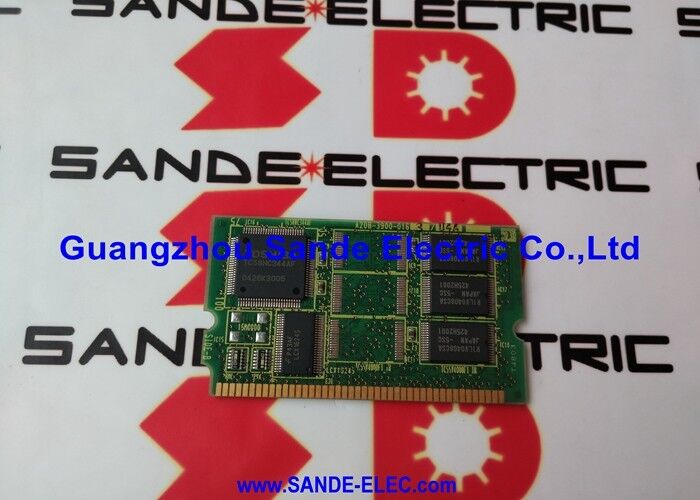

A20B-3900-0074 to moduł FROM (Flash Read-Only Memory) z serii A20B-3900 firmy FANUC — rodzina kart pamięci DIMM typu plug-in stosowanych w architekturze sterowania CNC serii i firmy FANUC. Moduł ten jest podłączany do gniazda DIMM na płycie głównej serii i przechowuje oprogramowanie systemowe sterownika CNC, oprogramowanie układowe sterowania serwo, programy PMC i powiązane dane operacyjne.

W przeciwieństwie do modułów SRAM w tym samym kontrolerze — które przechowują parametry maszyny, tabele przesunięć narzędzi i programy części, i które wymagają baterii zapasowej do zachowania danych podczas cykli zasilania — moduł FROM wykorzystuje pamięć flash. Pamięć Flash jest nieulotna i nie wymaga baterii. Jej zawartość przetrwa całkowitą utratę zasilania przez nieokreślony czas, a awaria nie jest związana z rozładowaniem baterii. Gdy moduł FROM ulegnie awarii, sterownik CNC zazwyczaj wyświetla błąd rozruchu lub alarm parzystości FROM podczas włączania zasilania, ponieważ sterownik nie może pomyślnie załadować swojego oprogramowania operacyjnego do pamięci RAM.

Seria A20B-3900 obejmuje wiele wariantów pojemności, z których każdy jest identyfikowany przez czterocyfrowy sufiks. Numer 0074 znajduje się w tej rodzinie; sąsiednie numery (0071 = 12 MB, 0075 = 2 MB) potwierdzają zakres serii. Kod rewizji /01A na etykiecie płyty identyfikuje konkretną rewizję produkcyjną — istotną przy zamawianiu zamiennika o pasującej specyfikacji.

Wymiana modułu FROM — Co należy zrobić później

Moduł FROM przechowuje oprogramowanie systemowe sterownika CNC. Po zainstalowaniu modułu zamiennego:

• Jeśli moduł zawiera poprawne oprogramowanie układowe dla konkretnej serii sterownika CNC i wersji oprogramowania, sterownik uruchamia się i wznawia pracę z parametrami i programami z modułu SRAM (zakładając, że SRAM jest nienaruszony).
• Jeśli moduł dotrze pusty, oprogramowanie systemowe FANUC musi zostać załadowane za pośrednictwem ekranu BOOT przy użyciu karty CF lub karty pamięci zawierającej poprawny obraz oprogramowania dla tego sterownika CNC.
• Wersja oprogramowania musi być zgodna z generacją sprzętu sterownika CNC. Niezgodność uniemożliwia prawidłowe uruchomienie.

Wymiana FROM nie wpływa na parametry, programy części ani przesunięcia narzędzi — te znajdują się w module SRAM.

Kluczowe specyfikacje

FAQ

P1: Sterownik CNC wyświetla błąd parzystości FROM podczas włączania zasilania. Czy A20B-3900-0074 jest wadliwy?

Błędy parzystości FROM podczas rozruchu wskazują na uszkodzoną lub wadliwą pamięć flash na module. Przed wymianą spróbuj ponownie wgrać FROM za pośrednictwem ekranu BOOT — czasami można naprawić miękkie uszkodzenie. Jeśli operacja zapisu się nie powiedzie lub błędy będą się utrzymywać po ponownym wgraniu, komórki pamięci flash modułu uległy awarii i należy go wymienić.

P2: Po zamontowaniu zamiennego A20B-3900-0074, sterownik CNC nie wyświetla żadnych parametrów. Czy coś poszło nie tak?

Nie — parametry są przechowywane w module SRAM, a nie w module FROM. Jeśli moduł SRAM był prawidłowo obsługiwany (bateria utrzymywana podczas wymiany płyty), wszystkie parametry, programy i przesunięcia są nienaruszone. Jeśli bateria SRAM została usunięta lub wyczerpana podczas wymiany, zawartość SRAM została utracona i musi zostać przywrócona z kopii zapasowej.

P3: Zamienny moduł FROM dociera pusty. Jakie oprogramowanie należy załadować?

Oprogramowanie systemowe FANUC zgodne z serią sterownika CNC (np. 16i, 18i) i wersją oprogramowania musi zostać załadowane za pośrednictwem ekranu BOOT. Uzyskaj poprawny obraz oprogramowania — istniejącą kartę CF lub archiwum oprogramowania od serwisu FANUC. Przed załadowaniem potwierdź, że wersja oprogramowania jest zgodna z oryginałem.

P4: Czy moduł FROM z innego wariantu A20B-3900 może zastąpić 0074?

Różne sufiksy w serii A20B-3900 mogą mieć różne pojemności pamięci flash. Zainstalowanie modułu o niewystarczającej pojemności może nie pozwolić na przechowywanie pełnego obrazu oprogramowania, powodując błędy rozruchu. Użyj dokładnego wariantu 0074 lub potwierdź zgodność pojemności przed zastąpieniem.

P5: Skąd pochodzi A20B-3900-0074?

Z rynku wtórnego sterowników CNC FANUC — zapasy nadwyżkowe, przetestowane jednostki po renowacji i okazjonalnie usługi naprawcze. Potwierdź obecność rewizji /01A, jeśli wymagane jest dopasowanie rewizji. Płyta powinna zostać przetestowana pod kątem prawidłowego działania odczytu/zapisu przed akceptacją.
