A20B-3900-0162 Płytka drukowana Fanuc A20B39000162 A2OB-39OO-OI62

FANUC A20B-3900-0162

16MB FROM / 3MB SRAM Pamięci dla Napraw CNC FANUC

Przegląd produktu

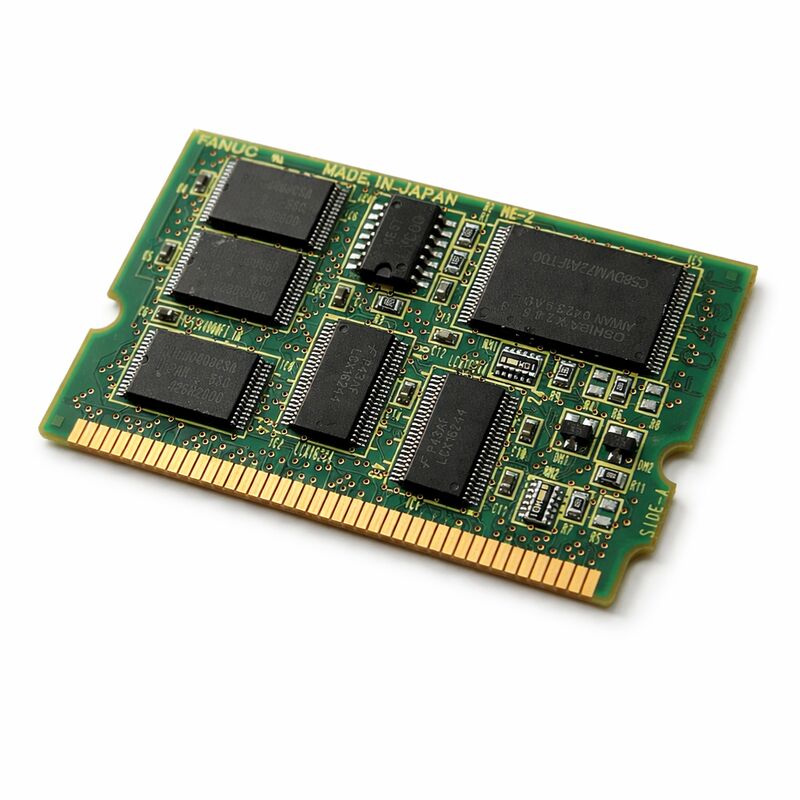

FANUC A20B-3900-0162 to płyta pamięci 16MB FROM / 3MB SRAM używana w serii A20B-3900.

Należy ona do strony pamięci sterowania, a nie do strony sterowania ruchem lub interfejsu operatora, co czyni ją częścią zamienną na poziomie płyty dla systemów, które polegają na oryginalnej strukturze pamięci FANUC.

Tym, co wyróżnia ten model, jest jego 3MB SRAM pojemności.

W praktyce oznacza to, że nie należy go swobodnie grupować z innymi modułami 16MB FROM, ponieważ wartość SRAM jest częścią zamierzonej konfiguracji płyty i może mieć bezpośrednie znaczenie dla kompatybilności w docelowym sterowaniu.

Tabela parametrów

Zastosowania

A20B-3900-0162 najlepiej pasuje do napraw pamięci sterowania, dokładnej wymiany uszkodzonych płyt pamięci, oraz wsparcia serwisowego dla systemów CNC FANUC, które nadal polegają na oryginalnej architekturze A20B-3900.

Jest to naturalny wybór, gdy maszyna nadal nadaje się do naprawy, a prawidłowa wymiana modułu jest bardziej efektywna niż szersza modyfikacja sterowania.

Jest również przydatny do planowania zapasów naprawczych i wsparcia starszych systemów CNC, zwłaszcza w warsztatach, które regularnie zajmują się awariami pamięci na poziomie płyty.

Ponieważ jest to specyficzna konfiguracja 16MB/3MB, najlepiej traktować go jako precyzyjny element zamienny, a nie jako szeroki zamiennik z tej samej rodziny.

Pytanie 1: Jaki rodzaj płyty pamięci to A20B-3900-0162?
A20B-3900-0162 to płyta pamięci 16MB FROM / 3MB SRAM z serii A20B-3900.

Taka konfiguracja umieszcza ją w strukturze pamięci kontrolera, a nie w sprzęcie związanym ze sterowaniem ruchem, zasilaniem wrzeciona lub HMI.

W kontekście naprawy najlepiej rozumieć ją jako komponent pamięci na poziomie płyty, używany do utrzymania oryginalnego wewnętrznego układu przechowywania danych sterowania.

Pytanie 2: Dlaczego wartość 3MB SRAM jest ważna z inżynierskiego punktu widzenia?
Ponieważ pojemność SRAM jest jedną z cech definiujących moduł. Dwie płyty z tej samej rodziny produktów mogą mieć podobny wygląd i styl złącza, ale nadal zachowywać się jako różne części, jeśli wartość SRAM nie jest taka sama.

W praktyce kombinacja 16MB FROM / 3MB SRAM jest tym, co odróżnia ten moduł od innych wariantów A20B-3900, więc ta dokładna kombinacja musi pasować do zainstalowanego sprzętu.

Pytanie 3: Z jakimi sterowaniami FANUC ten moduł jest powszechnie kojarzony?
Ten model jest powszechnie kojarzony ze sterowaniami FANUC 30iA, 31iA i 32iA. To powiązanie jest ważne, ponieważ nadaje modułowi praktyczny kontekst zastosowania poza samymi liczbami pamięci.

Dla zespołów serwisowych oznacza to, że A20B-3900-0162 to nie tylko "płyta pamięci", ale płyta powiązana z konkretną generacją sprzętu sterującego FANUC.

Pytanie 4: Czy jest to część typu plug-and-run, czy też wymiana powinna być traktowana ostrożniej?
Należy ją traktować ostrożnie. Nawet jeśli fizyczna wymiana jest prosta, moduły pamięci wpływają na przechowywaną strukturę sterowania, dlatego technicy powinni podchodzić do nich jako do precyzyjnych części serwisowych, a nie ogólnych akcesoriów plug-in.

Dobre praktyki obejmują weryfikację oryginalnego numeru modułu, tworzenie kopii zapasowych tego, co można, inspekcję złącza odbiorczego i potwierdzenie, że problem sterowania jest faktycznie awarią płyty pamięci przed wyjęciem zainstalowanego modułu.

Potrzeba takiej dyscypliny wynika bezpośrednio z roli modułu w ścieżce pamięci sterowania.

Pytanie 5: Gdzie A20B-3900-0162 jest najbardziej użyteczny w terenie?
Jest najbardziej użyteczny w pracach naprawczych, zapasach zamiennych i długoterminowym wsparciu zainstalowanych systemów FANUC z serii i, zwłaszcza w warsztatach, które regularnie zajmują się sprzętem 30iA, 31iA i 32iA.

W tych środowiskach posiadanie dokładnego modułu pamięci może skrócić czas przestoju i pozwolić technikom na przywrócenie sterowania bez zmiany szerszej platformy CNC.
