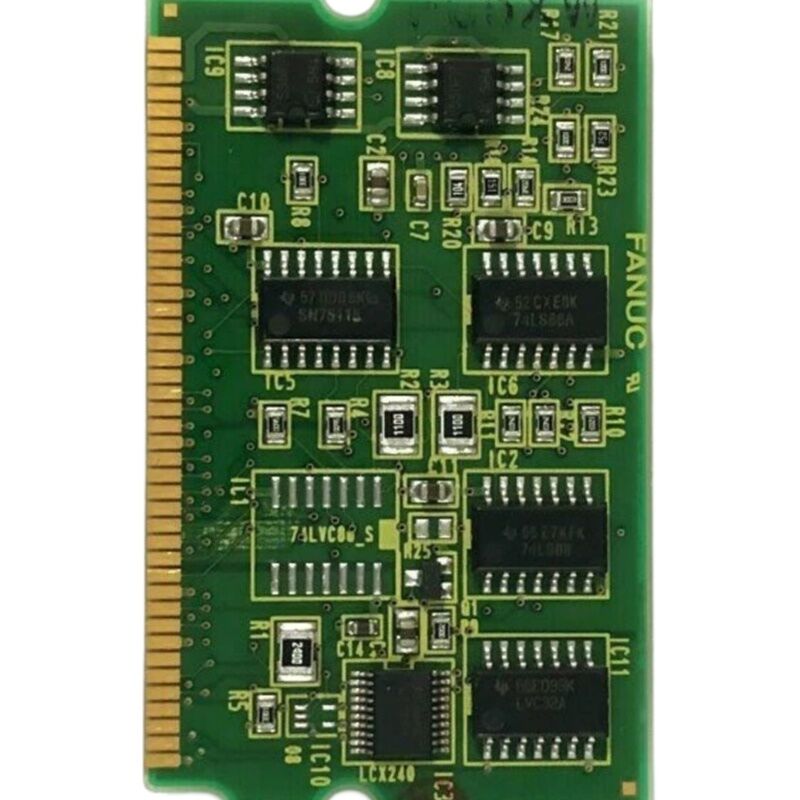

A20B-3900-0170 Płytka drukowana Fanuc A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170

Numer części:A20B-3900-0170

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł analogowy węzła FROM/SRAM (PCB)

Wskazówka:B-64115EN

Przegląd

A20B-3900-0170 to podwójnie funkcjonalny płytka krążkowa firmy FANUC Corporation.

FANUC zaprojektował ją dla systemów sterowania CNC skonfigurowanych do napędzania wrzeciona przez analogową ścieżkę sygnału, czyli odrębnej i specyficznej konfiguracji sprzętowej, którą ta płyta ma obsługiwać.

Analogiczny interfejs węzła jest cechą charakterystyczną deski.

Systemy FANUC CNC obsługują dwie metody sterowania wrzutowym: seryjny i analogowy.Analogiczny napęd węzłowy wykorzystuje sygnał napięcia, zazwyczaj od 0 do ± 10 V, do sterowania prędkością węzła.

Maszyny zbudowane wokół starszych lub analogowych wzmacniaczy węzłowych wymagają tablicy interfejsu analogowego..

FROM i SRAM na tej płycie pełnią te same funkcje, które pełnią w każdym module pamięci FANUC.

Oba typy pamięci są zintegrowane na tej samej płycie fizycznej, jak obwody interfejsu wrzutowego. A20B-3900-0170 nie jest czystym modułem pamięci.Jego funkcja wrotnika zmienia to, czym jest i jak musi być obsługiwany.

Główne specyfikacje

Analogiczny interfejs węzła

W systemie FANUC CNC ścieżka sterowania wrotkiem zależy od typu wzmacniacza wrotka zainstalowanego.

Serialny wzmacniacz węzła komunikuje się cyfrowo z CNC.CNC potrzebuje sprzętu, który wytwarza ten sygnał napięcia.

Ten sprzęt to analogowy moduł węzła A20B-3900-0170.

Gdy CNC poleca prędkość węgla, moduł analogowego węgla przekształca to polecenie w napięcie proporcjonalne.

Wzmacniacz węglowy odczytuje to napięcie i odpowiednio uruchamia silnik węglowy.

Informacje z kodera pozycji węgla wracają do CNC poprzez oddzielną ścieżkę, umożliwiając CNC monitorowanie i regulację prędkości i pozycji węgla.

W przeciwieństwie do niektórych funkcji CNC, które można zmapować za pomocą parametrów, typ interfejsu węgla jest określany przez tablicę, która jest zainstalowana.

Maszyna skonfigurowana do napędu analogowego węzła nie będzie działać prawidłowo z modułem pamięci czystej w tym miejscu.

Ścieżka sterowania wrotkiem zależy wyłącznie od obecności A20B-3900-0170.

Utrata danych w przypadku wymiany

Zastąpienie A20B-3900-0170 oznacza utratę wszystkich danych przechowywanych na tablicy.

Oprogramowanie systemowe, parametry, dane tuningowe węzła i wszelkie zapisane programy znajdujące się w części FROM/SRAM tego modułu znikną po usunięciu płyty.

To nie jest ryzyko, którym można zarządzać po fakcie.

Kompletne kopie zapasowe wszystkich danych CNC, programów, parametrów, rekompensaty błędów przesuwania, danych narzędzi, parametrów wrzutowych muszą istnieć przed wydaniem płyty.maszyna nie może być przywrócona do poprzedniego stanu po wymianie płyty- Zapewne jest aktualny.

Nieaktualne kopie zapasowe przywracają nieaktualną konfigurację.

Zapewnienie danych FANUC CNC odbywa się za pośrednictwem funkcji DATA BACKUP ekranu BOOT lub za pośrednictwem zewnętrznych urządzeń pamięci za pośrednictwem interfejsu RS-232 lub karty pamięci.Potwierdź, że kopie zapasowe są kompletne i czytelne przed rozpoczęciem pracy nad tym modułem..

Związek z innymi modułami serii A20B-3900

Seria A20B-3900 zawiera wiele wariantów płyt.

A20B-3900-0170 nie jest jednym z nich.

Zastąpienie innego modułu pamięci A20B-3900 za -0170 usuwa funkcję analogowego wrzeciona z systemu.

Maszyna się uruchomi, ale sterowanie wrotkiem się nie uda.

Prawidłowym zamiennikiem jest kolejna płyta A20B-3900-0170, lub płyta potwierdzona przez dokumentację FANUC jako bezpośredni odpowiednik dla konkretnego modelu CNC w użyciu.

Częste pytania

P1: Co się stanie, jeśli A20B-3900-0170 zostanie zastąpiony standardowym modułem pamięci A20B-3900?

Analogiczny interfejs węzła nie jest już obecny w systemie.

Tylko płyta z funkcją analogowego interfejsu węglowego prawidłowy numer części przywraca kontrolę węglową.

Pytanie 2: Węzeł nie reaguje na polecenia prędkości. Jak określić, czy A20B-3900-0170 jest uszkodzony?

Po pierwsze, należy potwierdzić, że analogiczne napięcie polecenia jest obecne w wejściu polecenia wzmacniacza węzła, użyć voltmetru na analogicznym złączu wyjściowym z CNC.Jeśli nie ma zmian napięcia, gdy CNC poleca prędkość wrotnika, usterka jest w analogowej ścieżce wyjścia, która wskazuje na tę płytę.

Jeśli napięcie jest obecne, ale węzeł nie reaguje, usterka jest w dół rzeki w wzmacniaczu lub silniku węzła.

P3: Czy przed wymianą tej płyty obowiązkowe jest dokonanie kopii zapasowej danych systemowych?

Tak. Wszystkie dane z części FROM i SRAM tego modułu giną, gdy płyta zostanie usunięta. Programy, parametry i dane systemowe muszą zostać przywrócone z kopii zapasowej po instalacji.

Nie ma sposobu na odzyskanie tych danych bez wcześniejszego backup.

Zbiórka musi być wykonana przed usunięciem deski.

Pytanie 4: Bateria zapasowa na desce jest martwa.

Część FROM zachowuje swoje dane bez akumulatora. Część SRAM utraci swoje dane, jeśli akumulator jest martwy przez dłuższy czas.

Płyta jest nadal fizycznie użyteczna, ale dane w pamięci SRAM muszą zostać przywrócone.

Przed ponownym uruchomieniem maszyny należy wymienić akumulator zapasowy i ponownie załadować wszystkie dane z systemu.

P5: CNC wyświetla alarm pamięci zamiast alarmu węglowego.

Tak, jeśli zawartość FROM jest uszkodzona – z powodu przesyłu prądu, nieudanej operacji zapisu lub uszkodzenia płyty – CNC może alarmować pamięć, a nie uszkodzenie węzła.

Alarm pamięci, który pojawia się wraz z niezdolnością do całkowitego uruchomienia sterowania lub pojawia się natychmiast po zdarzeniu zasilania,jest uzasadnionym wskazaniem, że moduł FROM/SRAM został uszkodzony.

Sprawdź kod alarmu w odniesieniu do instrukcji B-64115EN w celu określenia konkretnego opisu usterki.
