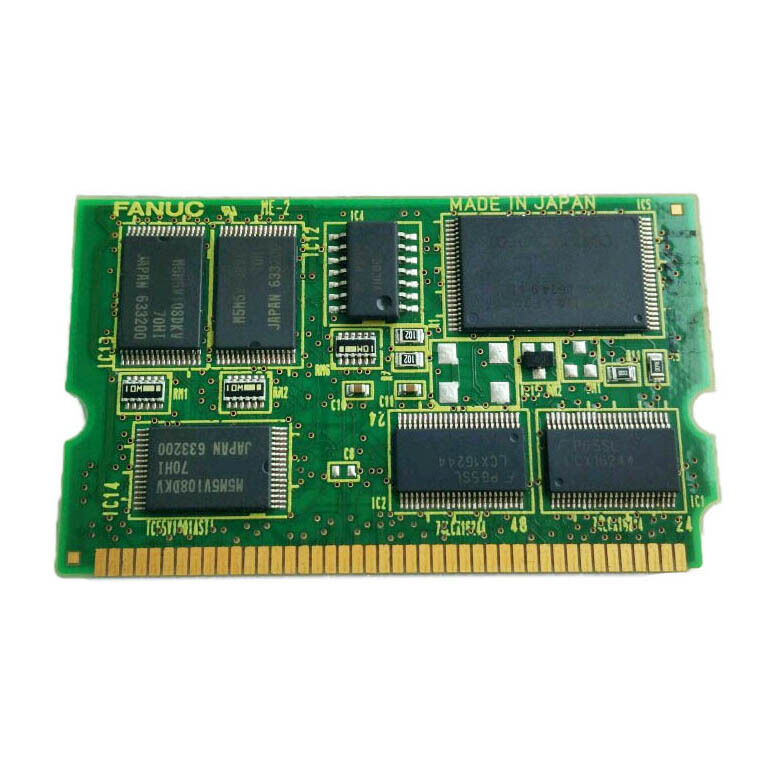

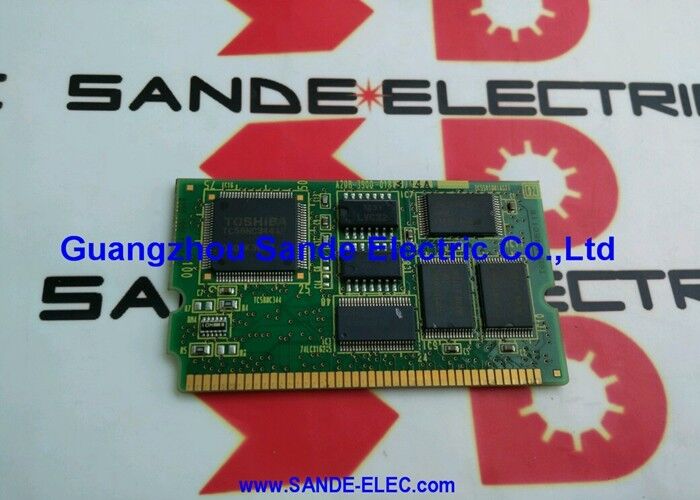

FANUC A20B-3900-0180 | Moduł pamięci FROM/SRAM — 16 MB FROM, 256 KB SRAM, Seria 30i/31i/32i, Pochodzenie Japonia

Numer części: A20B-3900-0180

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł pamięci FROM/SRAM (PCB)

Przegląd

A20B-3900-0180 to moduł pamięci FROM/SRAM dla systemów CNC FANUC Serii 30i, 31i i 32i.

Zawiera 16 MB pamięci Flash ROM i 256 KB pamięci SRAM na kompaktowej karcie plug-in, która jest instalowana poziomo na głównej karcie CPU wewnątrz kontrolera. Po uruchomieniu system ładuje zawartość FROM do pamięci roboczej.

Od tego momentu system CNC działa z pamięci RAM — FROM służy jako trwałe źródło, które przetrwa każdy cykl zasilania.

Seria 30i/31i/32i reprezentuje platformę CNC klasy premium firmy FANUC.

Te kontrolery obsługują duże centra obróbcze, złożone obrabiarki i systemy wieloosiowe o wymagających wymaganiach w czasie rzeczywistym.

Moduł FROM w tych systemach przechowuje stos oprogramowania, który umożliwia te możliwości — jądro systemu CNC, oprogramowanie sterujące serwo, środowisko wykonawcze drabinki PMC i programy zarządzające.

Wszystko to znajduje się na tej karcie. Gdy karta ulegnie awarii, maszyna się zatrzymuje.

Kluczowe specyfikacje

FROM i SRAM — Dwa różne zadania

Flash ROM wykonuje jedną rzecz dobrze: przechowuje dane przez cykle zasilania bez baterii. Każde wyłączenie zasilania, każdy zatrzymanie awaryjne, każdy przejściowy impuls napięcia — zawartość FROM pozostaje nienaruszona. 16 MB na tej karcie przechowuje oprogramowanie systemu CNC, oprogramowanie sterujące wzmacniacza serwo, logikę drabinki PMC i inne programy, których maszyna potrzebuje do działania. Żadna z tych rzeczy nie zmienia się podczas normalnej pracy.

256 KB SRAM jest inne. Jest ulotne. Opiera się na małej baterii zapasowej, aby utrzymać swoją zawartość po odłączeniu zasilania. SRAM na tym module przechowuje dane wykonawcze — ustawienia operatora, aktywne przesunięcia i podobne informacje o stanie generowane podczas pracy. Jeśli bateria się wyczerpie i zostanie odcięte zasilanie, dane SRAM zostaną utracone.

To sprawia, że stan baterii jest elementem konserwacji, a nie konfiguracji. Sprawdzaj go według harmonogramu, a nie po awarii.

Dwa typy pamięci współpracują ze sobą. FROM zapewnia statyczną podstawę. SRAM zapewnia dynamiczną przestrzeń roboczą. Kontroler potrzebuje obu, aby działać poprawnie.

Wersja oprogramowania i kompatybilność

Zawartość FROM to oprogramowanie. To oprogramowanie ma wersję.

Wersja na wymiennym module A20B-3900-0180 musi być zgodna z tym, na czym maszyna została zbudowana i uruchomiona. Systemy FANUC Serii 30i/31i/32i są często dostosowywane przez producentów maszyn — ich opcje, konfiguracje osi i programy drabinek PMC są często specyficzne dla jednego modelu maszyny, a nawet jednego numeru seryjnego.

Wymienny moduł z niewłaściwą wersją oprogramowania może się uruchomić, ale nie będzie działał poprawnie.

Zakresy parametrów zmieniają się między wersjami.

Definicje interfejsu PMC ulegają zmianie. Dane strojenia serwo mogą wymagać aktualizacji. Instalacja właściwej wersji oprogramowania — lub ponowne wgranie modułu do właściwej wersji — jest częścią procedury wymiany, a nie czymś, o czym myśli się później.

Kontekst platformy Serii 30i/31i/32i

Te kontrolery znajdują się na szczycie linii CNC firmy FANUC. 30i obsługuje najbardziej złożone maszyny: centra obróbcze 5-osiowe, duże tokarki z narzędziami napędzanymi i systemy wielościeżkowe. 31i i 32i to wersje skalowane dla mniejszej liczby osi, ale o podobnej głębokości możliwości.

Wszystkie trzy wykorzystują tę samą podstawową architekturę sprzętową i wszystkie trzy polegają na module FROM jako podstawie swojego stosu oprogramowania.

Maszyny działające na Serii 30i/31i/32i są zazwyczaj w produkcji od lat.

Oryginalny moduł FROM gromadzi godziny pracy. Pamięć Flash ma ograniczoną wytrzymałość cykli zapisu — w praktyce moduły FROM w kontrolerach CNC rzadko ulegają awarii z powodu wyczerpania cykli zapisu, ale ulegają awarii z powodu przejściowych impulsów zasilania, zdarzeń elektrostatycznych i usterek sprzętowych.

Kiedy tak się dzieje, ścieżka wymiany jest jasna: właściwy numer części, z właściwym oprogramowaniem.

Często zadawane pytania

P1: System CNC Serii 30i uruchamia się, ale od razu wyświetla błąd oprogramowania systemowego. Czy ta karta może być przyczyną?

Tak. Jeśli zawartość FROM jest uszkodzona lub nieczytelna, system CNC nie może załadować swojego oprogramowania operacyjnego i ulegnie awarii podczas uruchamiania.

Błąd oprogramowania systemowego podczas rozruchu, szczególnie taki, który pojawia się po zdarzeniu zasilania lub awarii sprzętu, jest silnym wskaźnikiem, że moduł FROM jest dotknięty.

Kod alarmu pomoże zawęzić problem — skonsultuj się z podręcznikiem konserwacji 30i, aby uzyskać opis konkretnego kodu błędu.

P2: Po wymianie A20B-3900-0180, czy parametry muszą zostać ponownie załadowane?

Tak. Wymieniona karta jest instalowana bez parametrów poprzedniej maszyny. Wszystkie parametry — parametry CNC, parametry serwo, parametry PMC, dane kompensacji błędu skoku i dane narzędzi — muszą zostać przywrócone z kopii zapasowej po instalacji.

Wersja oprogramowania na nowym module musi być również potwierdzona jako kompatybilna przed załadowaniem parametrów. Nie próbuj uruchamiać maszyny przed przywróceniem parametrów.

P3: Pojawił się alarm baterii zapasowej SRAM, ale maszyna nadal działała. Czy to pilne?

Tak. Po aktywacji alarmu niskiego poziomu baterii czas do utraty danych jest ograniczony. Dane SRAM są zachowywane tak długo, jak bateria zapewnia wystarczające napięcie.

Gdy spadnie poniżej progu, cała zawartość SRAM zostanie utracona przy następnym wyłączeniu zasilania.

Natychmiast wykonaj kopię zapasową danych SRAM i wymień baterię przed następnym zaplanowanym wyłączeniem.

P4: Czy A20B-3900-0180 jest zamienny z innymi modułami pamięci A20B-3900?

Nie swobodnie. Seria A20B-3900 obejmuje szeroki zakres kombinacji pojemności FROM/SRAM i wersji oprogramowania.

Model -0180 to konkretnie wariant 16 MB FROM / 256 KB SRAM dla Serii 30i/31i/32i.

Moduły o innych rozmiarach FROM lub SRAM, lub z innymi wersjami oprogramowania, nie są bezpośrednimi zamiennikami.

Zawsze potwierdź numer części i wersję oprogramowania przed instalacją.

P5: Czy A20B-3900-0180 można przeprogramować inną wersją oprogramowania?

Przeprogramowanie modułów FANUC FROM wymaga narzędzi oprogramowania FANUC i odpowiedniego pakietu oprogramowania dla docelowego modelu CNC i konfiguracji opcji.

Nie jest to procedura terenowa wykonywana za pomocą narzędzi ogólnych.

Jeśli istniejąca wersja oprogramowania jest nieznana lub niekompatybilna, skontaktuj się z certyfikowanym partnerem serwisowym FANUC, podając typ systemu CNC, model i listę opcji, aby uzyskać odpowiedni pakiet oprogramowania.
