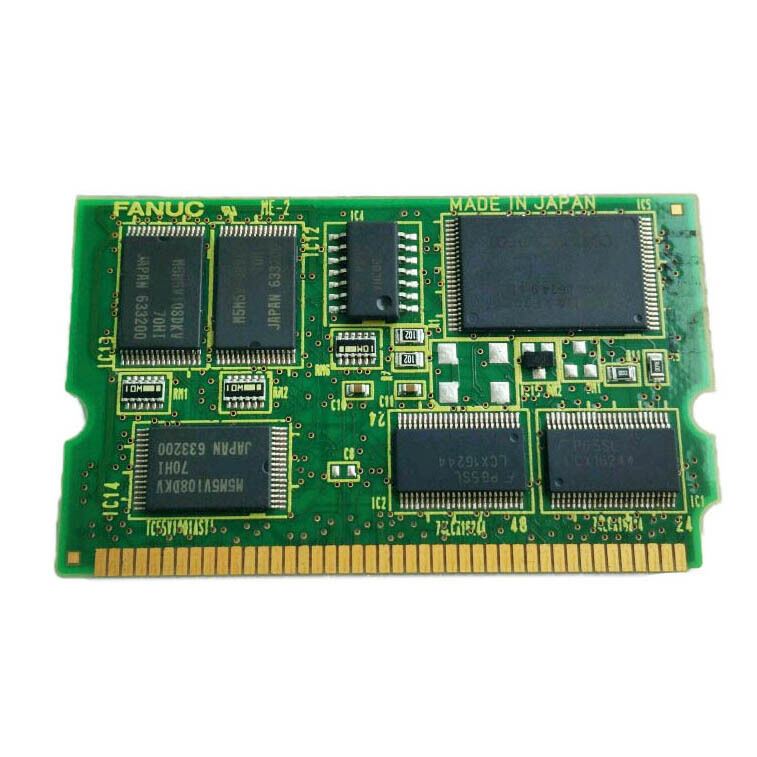

A20B-3900-0182 Płytka drukowana Fanuc A20B39000182 A2OB-39OO-OI82

FANUC A20B-3900-0182

Moduł SRAM 32MB FROM / 256KB do naprawy pamięci sterowania FANUC

Główny opis

W sprawieFANUC A20B-3900-0182 jestModuł pamięci FROM/SRAM z32MB Z i256KB SRAM.A20B-3900 i jest stosowany w sekcji pamięci sterowania, a nie w obszarze wzmacniacza, wyświetlacza lub interfejsu operatora.

W rzeczywistych pracach konserwacyjnych, tego rodzaju moduły są wybierane, gdy oryginalne sterowanie nadal ma wartość i odpowiedni sprzęt pamięci jest potrzebny do utrzymania nienaruszonej struktury systemu.

Model ten jest również opisany znapięcie robocze 5 V,rozpraszanie mocy 5 W,Poziomy sygnału CMOS/TTL oraz format płyty z łącznikiem krawędzi.

Szczegóły te ułatwiają pozycjonowanie jako dedykowana płyta pamięci wewnętrznej, a nie ogólna płyta zapasowa.

Dla celów strony produktu, najczystszym sposobem opisania jest jakoModuł FANUC 32MB FROM / 256KB SRAM do wymiany na poziomie płyty i przywracania pamięci kontrolera.

Tabela parametrów

Wnioski

W sprawieA20B-3900-0182 najlepiej nadaje się dowymiana pamięci sterującej,naprawę CNC na poziomie płyty, orazprzywrócenie systemów FANUC zależnych od oryginalnej struktury pamięci A20B-3900.

Jest to najbardziej przydatne w przypadku, gdy sprzęt sterujący jest nadal eksploatacyjny, ale moduł pamięci musi zostać zastąpiony tym samym profilem pojemności w celu zachowania kompatybilności.

Jest to również praktyczne rozwiązaniezapasy napraw,obsługa starych maszyn, orazWydziały konserwacji zajmujące się usterkami wewnętrznych płyt pamięci.

Ponieważ jego wartość SRAM wynosi tylko256KB, należy go traktować raczej jako konkretną konfigurację niż jako ogólny substytut dowolnego modułu A20B-3900 o pojemności 32MB.

Wskazówka dotycząca wymiany

Przed zastąpieniemA20B-3900-0182, potwierdź dokładny numer modułu i konfigurację pamięci już zainstalowaną w sterowaniu.i ta różnica ma znaczenie w rzeczywistym systemie dopasowania.

Z tego powodu dopasowanie pełnego numeru części jest bezpieczniejsze niż dopasowanie tylko rozmiaru FROM.

Dobrą praktyką jest również sprawdzenie procedury zapasowej urządzenia sterującego przed usunięciem, sprawdzenie złącza krawędzi i gniazda odbiorczego,i sprawdzić, czy usterka pamięci nie jest spowodowana przez płyta główna lub oddzielny problem oprogramowania.

Po wymianie należy potwierdzić stabilne uruchomienie i normalne zachowanie sterownika przed ponownym uruchomieniem maszyny do produkcji.

Częste pytania

P1: Jaki rodzaj modułu jest A20B-3900-0182?
Jest toModuł pamięci FANUC FROM/SRAM z32MB Z i256KB SRAM, używany wewnątrz struktury pamięci kontrolera.

P2: Dlaczego wartość 256KB SRAM jest ważna?
Ponieważ rozmiar SRAM jest częścią tożsamości modułu.

P3: Jakie szczegóły elektryczne są dostępne dla tego modułu?
Publikowane informacje obejmują:działanie 5V,rozpraszanie mocy 5 W,Poziomy sygnału CMOS/TTL orazFormat złącza krawędzi.

P4: Czy ten moduł jest wykorzystywany głównie do prac naprawczych?
Obecny rynek tego modelu koncentruje się na wymianie i użyciu serwisowym, co czyni go znacznie bardziej odpowiednim do konserwacji i odbudowy niż do rozwoju nowego systemu.

P5: Co powinni zweryfikować technicy przed zakupem lub wymianą?
Powinny one potwierdzić dokładny numer części, zainstalowaną konfigurację pamięci, stan złącza i stan kopii zapasowej sterowania.Prawidłowa identyfikacja jest tak samo ważna jak samo fizyczne zastąpienie.
