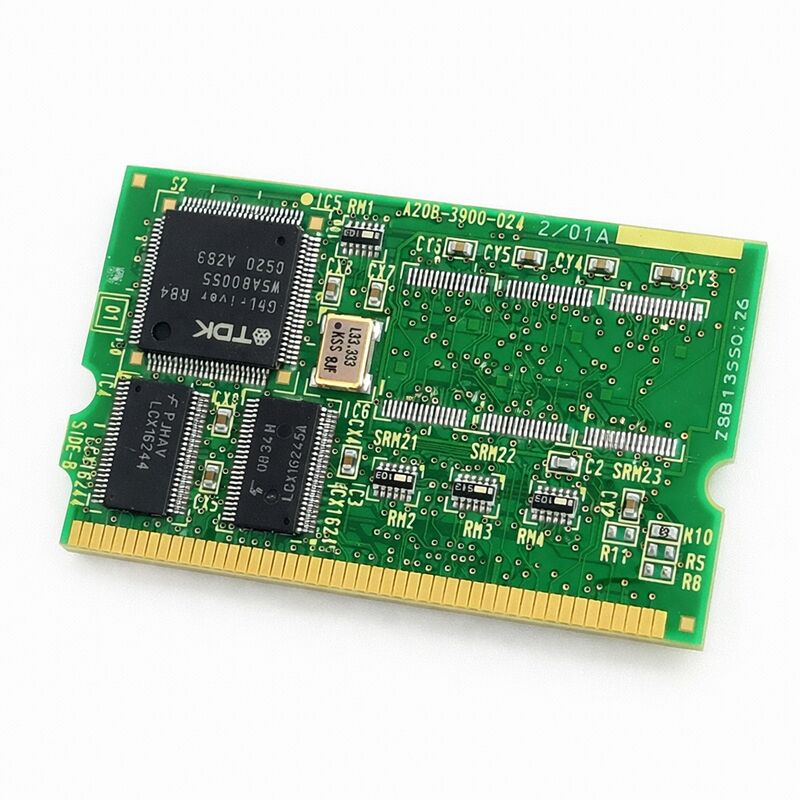

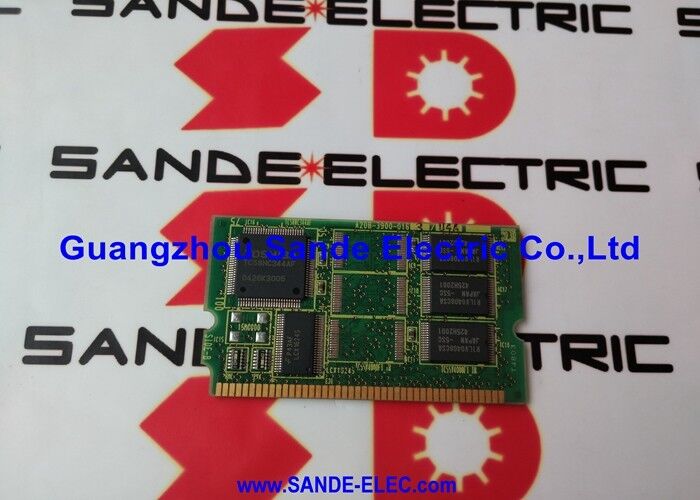

A20B-3900-0240 Płytka drukowana Fanuc A20B39000240 A2OB-39OO-O24O

FANUC A20B-3900-0240 | 128 MB FROM / 1 MB SRAM Moduł B1 — Oryginalny FANUC, pochodzenie Japonia

Numer części: A20B-3900-0240

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł pamięci FROM / SRAM (PCB)

Oznaczenie: Moduł B1

Przegląd

A20B-3900-0240 to moduł FANUC 128 MB FROM / 1 MB SRAM, oznaczony jako wariant B1 w serii A20B-3900.

Znajduje się on na szczycie gamy modułów pamięci FANUC pod względem pojemności FROM — 128 megabajtów pamięci Flash ROM to znaczący krok naprzód w porównaniu do modułów 16 MB i 32 MB używanych na mniejszych platformach sterowania.

Ta pojemność odzwierciedla skalę systemów, które ten moduł obsługuje: duże sterowniki CNC FANUC i sterowniki robotów, które uruchamiają złożone konfiguracje oprogramowania z dużym obciążeniem opcji.

FROM przechowuje cały stos oprogramowania sterownika w sposób nieulotny. Przy każdym cyklu zasilania system odczytuje zawartość FROM i ładuje ją do pamięci roboczej. Pamięć FROM na tym module nigdy nie traci swojej zawartości w wyniku przerwy w zasilaniu — taka jest podstawowa natura pamięci Flash ROM.

Wymaga jednak poprawnej zawartości oprogramowania. Pusty lub nieprawidłowo załadowany moduł nie uruchomi sterownika.

Dlatego ponowna instalacja plików FROM po wymianie płyty jest obowiązkowym krokiem, a nie opcjonalnym.

1 MB SRAM na tym module to pamięć ulotna z podtrzymaniem bateryjnym. Przechowuje ona dane generowane przez sterownik podczas pracy: aktywne parametry, zmienne w czasie rzeczywistym i inne informacje o stanie, które muszą przetrwać krótkie przerwy w zasilaniu, ale są utrzymywane przez baterię zapasową podczas pełnego wyłączenia zasilania. Pojemność SRAM 1 MB jest odpowiednia dla systemów z umiarkowanymi zestawami parametrów.

Tam, gdzie wymagane jest większe przechowywanie parametrów, wariant B2 (A20B-3900-0241, z 2 MB SRAM) zaspokaja tę potrzebę.

Kluczowe specyfikacje

Pojemność FROM — dlaczego 128 MB ma znaczenie

Przeskok z 32 MB lub 64 MB do 128 MB FROM nie jest przypadkowy. Systemy CNC FANUC gromadzą zawartość oprogramowania w czasie.

Podstawowe oprogramowanie systemowe zajmuje część pamięci FROM.

Każda opcja załadowana do sterownika — wykonawca makr, funkcje programowania konwersacyjnego, dodatkowe pakiety językowe, cykle niestandardowe, rozszerzona pojemność PMC — zużywa więcej miejsca FROM. Systemy robotów ładują oprogramowanie robotów, biblioteki wizyjne, pakiety sterowania siłą i inne oprogramowanie specyficzne dla aplikacji.

Sterownik działający w podstawowej konfiguracji działa komfortowo na 32 MB lub 64 MB.

Sterownik z wieloma opcjami, dużym programem drabinkowym PMC i obszernym oprogramowaniem użytkownika zbliża się do tych limitów lub je przekracza.

128 MB FROM w A20B-3900-0240 eliminuje to ograniczenie. Jest to moduł dla w pełni załadowanych konfiguracji sterowania, gdzie mniejsze pojemności FROM byłyby niewystarczające.

Wymóg ponownego ładowania danych

Instalacja nowego A20B-3900-0240 instaluje pusty moduł. Brak oprogramowania, brak parametrów, brak programów. Wszystko musi zostać ponownie załadowane, zanim maszyna lub robot będzie mógł działać.

Nie jest to trywialny krok.

Pliki FROM muszą zostać załadowane przy użyciu odpowiedniej procedury rozruchowej FANUC. Parametry CNC muszą zostać przywrócone z kopii zapasowej parametrów.

Programy drabinkowe PMC muszą zostać ponownie załadowane. Programy użytkownika, dane narzędzi i wszelkie inne przechowywane dane muszą zostać przywrócone.

Każda kategoria danych korzysta z innej ścieżki przywracania. Kolejność ma znaczenie. Ukończ instalację oprogramowania przed załadowaniem parametrów i potwierdź integralność oprogramowania przed załadowaniem parametrów.

Kopia zapasowa, która zasila to przywracanie, musi być aktualna i kompletna. Nieaktualna kopia zapasowa przywraca nieaktualny stan systemu.

Częściowa kopia zapasowa pozostawia luki, które wymagają ręcznego ponownego wprowadzenia. Utrzymywanie zweryfikowanej, kompletnej kopii zapasowej — aktualizowanej po każdej zmianie systemu — jest jedynym sposobem na uproszczenie wymiany płyty.

B1 vs. B2 — wybór właściwego wariantu

Oznaczenia serii A20B-3900 B1 i B2 wskazują pojemność SRAM. Moduły B1 posiadają 1 MB SRAM. Moduły B2 posiadają 2 MB SRAM.

Pojemność FROM — w tym przypadku 128 MB — jest taka sama. Różnica pojawia się w ilości dostępnego miejsca na parametry ulotne.

Większość systemów CNC FANUC działa komfortowo na 1 MB SRAM. Niektóre konfiguracje — zwłaszcza te z bardzo dużymi zestawami parametrów, obszernym zarządzaniem żywotnością narzędzi lub dużą liczbą przechowywanych programów — korzystają z dodatkowego 1 MB oferowanego przez wariant B2.

Dokumentacja sterownika lub etykieta oryginalnego modułu potwierdza, który wariant został fabrycznie zainstalowany. To określa, która wymiana jest prawidłowa.

FAQ

P1: Sterownik nie uruchamia się po zainstalowaniu A20B-3900-0240. Jaka jest najbardziej prawdopodobna przyczyna?

Zawartość FROM jest pusta na nowym module. Sterownik wymaga prawidłowego oprogramowania systemowego w FROM, aby się uruchomić.

Uzyskaj dostęp do ekranu rozruchowego FANUC (przytrzymaj określone klawisze podczas włączania zasilania — procedura różni się w zależności od modelu sterownika) i załaduj oprogramowanie systemowe za pomocą karty pamięci lub USB. Po załadowaniu oprogramowania sterownik powinien uruchomić się normalnie.

P2: Czy A20B-3900-0240 jest zamienny z A20B-3900-0241 (B2)?

Mają tę samą pojemność FROM 128 MB. Różnica dotyczy SRAM: B1 ma 1 MB, B2 ma 2 MB.

B2 często może zastąpić B1 bez problemu — więcej SRAM nie powoduje problemów. B1 zastępujący B2 może powodować problemy, jeśli system był skonfigurowany do wykorzystania pełnej pojemności 2 MB SRAM.

Przed zastąpieniem zweryfikuj wymagania w dokumentacji sterownika.

P3: Jakie dane należy ponownie załadować po wymianie A20B-3900-0240?

Wszystkie pliki FROM (oprogramowanie systemowe, oprogramowanie opcjonalne, program drabinkowy PMC), wszystkie parametry CNC, wszystkie przechowywane programy i wszelkie dane użytkownika.

Każdy ma osobną ścieżkę ładowania. Najpierw zakończ instalację oprogramowania, następnie parametry, a na końcu programy.

Nie pomijaj kroku oprogramowania — parametry załadowane bez prawidłowego oprogramowania mogą generować alarmy lub nie ładować się poprawnie.

P4: Bateria podtrzymująca SRAM jest rozładowana. Czy płyta jest nadal użyteczna?

Część FROM jest nienaruszona niezależnie od stanu baterii — jest nieulotna.

Część SRAM straciła swoją zawartość podczas każdego zdarzenia wyłączenia zasilania po awarii baterii. Wymień baterię i ponownie załaduj wszystkie dane rezydentne w SRAM.

Sama płyta jest funkcjonalna; tylko dane SRAM wymagają przywrócenia.

P5: Jak należy obchodzić się z A20B-3900-0240 podczas instalacji?

Stosuj środki ostrożności antystatyczne przez cały czas. Uziemij się przed dotknięciem płyty.

Trzymaj tylko za krawędzie — unikaj dotykania ścieżek obwodu lub układów scalonych. Instaluj i wyjmuj przy wyłączonym zasilaniu.

Po instalacji upewnij się, że moduł jest w pełni osadzony w złączu — częściowo osadzony moduł może powodować sporadyczne awarie zamiast czystej awarii, utrudniając diagnozę.
