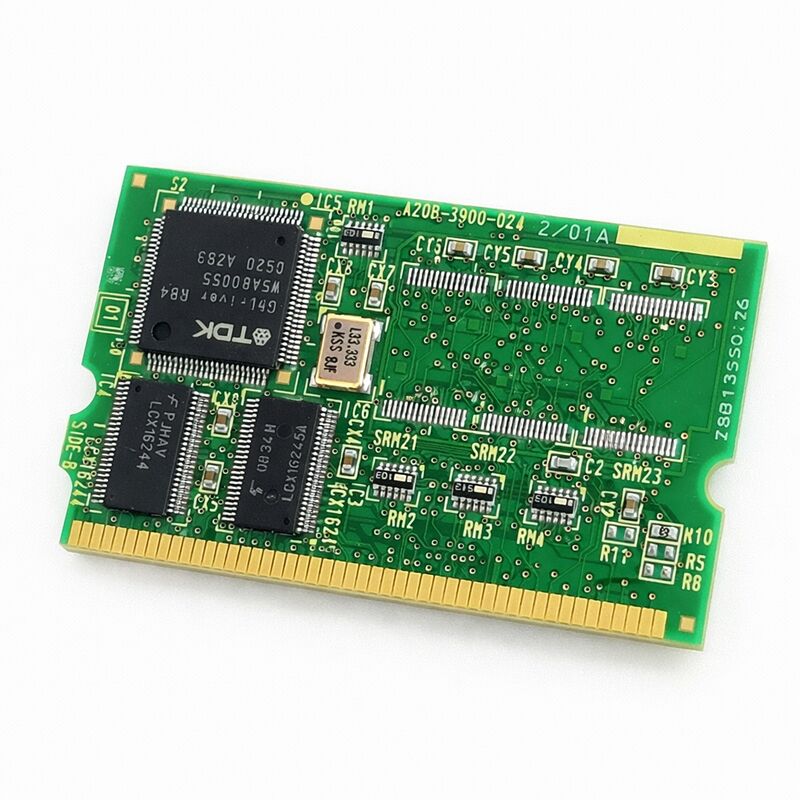

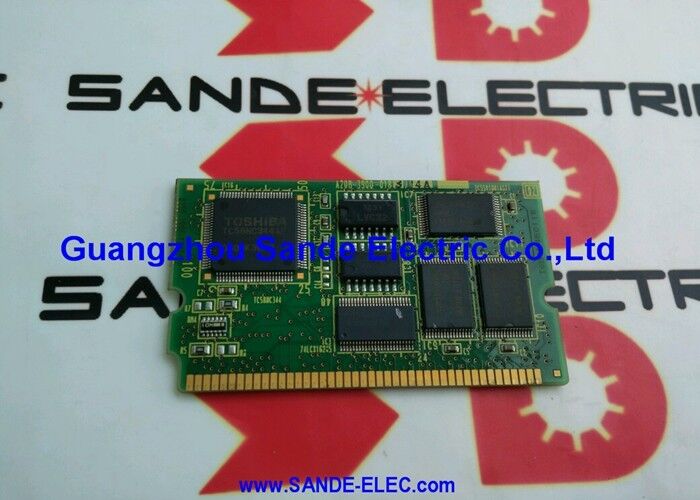

A20B-3900-0241 Płytka drukowana Fanuc A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241 ∙ 128 MB FROM / 2 MB SRAM Module B2 ∙ Genuine FANUC, Japonia

Numer części:A20B-3900-0241

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł pamięci FROM / SRAM (PCB)

Powołanie:Moduł B2

Z identyfikatora:E4

Identyfikator SRAM:04

Przegląd

Moduł A20B-3900-0241 jest wariantem B2 modułu pamięci 128 MB FROM / 2 MB SRAM firmy FANUC, który jest odpowiednikiem modułu B1 (A20B-3900-0240), przy czym przydział SRAM został podwojony z 1 MB do 2 MB.

Jest zatwierdzony do stosowania m.in. w systemach CNC FANUC 0i-D i pełni taką samą zasadniczą rolę jak każdy inny moduł z serii A20B-3900:zapewniając pamięć zmienną o charakterze niezmiennym i zasilane baterią, od której zależy sterownik do przechowywania danych o oprogramowaniu i czasie uruchomienia.

128 MB pamięci flash ROM obsługuje w pełni załadowane konfiguracje FANUC CNC.

Oprogramowanie systemowe, oprogramowanie serwo, programy drabiny PMC, pakiety opcjonalne i oprogramowanie zdefiniowane przez użytkownika znajdują się w FROM.

FROM na A20B-3900-0241 przechowuje to wszystko w cyklach zasilania bez potrzeby akumulatora.

Kontroler odczytuje FROM przy uruchomieniu i ładuje jego zawartość do pamięci roboczej.FROM ID E4 i SRAM ID 04 identyfikują konfigurację pamięci tego modułu w ramach systemów diagnostycznych i konfiguracyjnych FANUC.

Dodatkowy 1 MB pamięci SRAM w stosunku do wariantu B1 umożliwia zastosowanie aplikacji z większymi zestawami parametrów, rozszerzonymi wymaganiami w zakresie pamięci masowej,lub większe wykorzystanie opcjonalnych funkcji zarządzania danymi FANUC.

W systemach, w których B2 został zainstalowany fabrycznie, zastąpienie go B1 może skutkować niewystarczającą SRAM dla skonfigurowanego zestawu opcji.

Główne specyfikacje

Co każda z nich robi

Flash ROM nie potrzebuje baterii. Dane, które zawiera pozostają niezależnie od stanu zasilania. To właściwe miejsce dla wszystkiego, co nie powinno się zmieniać podczas normalnej pracy: jądro CNC,oprogramowanie serwo sterowania, czas uruchamiania drabiny PMC i oprogramowanie opcjonalne specyficzne dla aplikacji.

Ładują się raz po uruchomieniu i pracują z pamięci RAM do następnego cyklu zasilania.

SRAM jest inny, jest zmienny, zapomina o swojej zawartości po wyłączeniu zasilania, chyba że rezerwowa bateria utrzymuje go przy życiu.

SRAM przechowuje dane, które zmieniają się podczas pracy maszyny: parametry ustawione przez operatora maszyny lub inżyniera serwisowego, przechowywane programy obróbki, dane aktywnego narzędzia, tabele kompensacji błędu pasma.

Akumulacja zapasowa jest elementem konserwacyjnym, ma okres użytkowania i musi być okresowo wymieniana, zanim nie ulegnie błędowi.

2 MB SRAM na modułach B2 ma największe znaczenie w systemach, które naruszają granice 1 MB.

Kontroler, który uruchamia jedną funkcję CNC z małą biblioteką programów i minimalnym zestawem parametrów, może nigdy nie zauważyć różnicy.

Kontrolator zarządzający dużym centrum obróbki z setkami zapisywanych programów, rozległą bazą danych zarządzania żywotnością narzędzia i pełnym zestawem opcji uzna, że przestrzeń głowy jest cenna.

Platforma FANUC 0i-D

FANUC 0i-D jest szeroko stosowaną platformą CNC średniej klasy.

0i-D przyniósł znaczące ulepszenia zdolności w porównaniu z poprzednikami - wyższą liczbę osi, nanointerpolację, lepszą wydajność serwo i szerszą dostępność opcji.

Kontrolery tej generacji są nadal produkowane na całym świecie, a ich moduły FROM/SRAM są elementami aktywnej konserwacji.

A20B-3900-0241 jest potwierdzony dla instalacji 0i-D.

Identyfikatory FROM ID E4 i SRAM ID 04 wiążą moduł ze specyficzną konfiguracją pamięci wykorzystywaną przez platformę 0i-D w tym zakresie pojemności.

Identyfikatory te pojawiają się w diagnostyce konfiguracji sterownika ∙ ich weryfikacja po instalacji potwierdza, że sterownik poprawnie rozpoznał nowy moduł.

Procedura po instalacji

Wymiana A20B-3900-0241 przywraca oprogramowanie i dane sterownika do stanu pustego.

Wszystko, co było w poprzednim moduł system oprogramowania, parametry, programy, dane kompensacyjne

Prawidłowa sekwencja przywracania: najpierw ładowanie oprogramowania FROM, potem parametry, potem programy i dane użytkownika.Próba ładowania parametrów przed zainstalowaniem prawidłowej wersji oprogramowania może powodować alarm niezgodności oprogramowania.

Sprawdź wersję oprogramowania po zainstalowaniu FROM i potwierdź, że pasuje ona do oczekiwanej wersji kopii zapasowej przed załadowaniem parametrów.

Po instalacji należy sprawdzić identyfikator FROM i SRAM na ekranie diagnostycznym sterownika.

E4 i 04 odpowiednio potwierdzają rozpoznanie prawidłowego modułu.

Jeżeli identyfikatory nie są wyświetlane zgodnie z oczekiwaniami, należy zbadać stan miejsc siedzących modułu i złącza przed stwierdzeniem, że jest to wadę modułu.

Częste pytania

P1: Po zainstalowaniu A20B-3900-0241 kontroler wyświetla alarm konfiguracji ROM.

Ten alarm pojawia się zazwyczaj, gdy sterownik nie może poprawnie odczytać FROM lub gdy identyfikator FROM nie pasuje do oczekiwanej konfiguracji sterownika.

Potwierdź, że moduł jest w pełni zainstalowany.

Jeżeli urządzenie jest ustawione prawidłowo, a alarm nadal działa, należy sprawdzić, czy numer części modułu jest prawidłowy dla zainstalowanego typu sterownika.

Po prawidłowym rozpoznaniu modułu w diagnostyce konfiguracji systemu sterownika powinien pojawić się kod FROM ID E4.

P2: Czy A20B-3900-0241 może zastąpić A20B-3900-0240 (B1) w maszynie pierwotnie wyposażonej w B1?

Ogólnie rzecz biorąc, B2 zapewnia takie same 128 MB FROM jak B1, z dodatkową pamięcią SRAM.

System pierwotnie wyposażony w pamięć B1 nie zostanie uszkodzony przez dodatkową pamięć SRAM B2.

W dokumentacji maszyny należy potwierdzić, że model sterownika akceptuje zarówno B1 jak i B2.

Po wymianie załadować wszystkie oprogramowanie i parametry.

P3: Czy programy drabiny PMC są przechowywane na FROM lub SRAM?

Programy drabiny PMC są przechowywane w FROM (non-volatile).

Jednakże parametry PMC i niektóre zmienne danych PMC są przechowywane w pamięci SRAM (zatwierdzonej baterią).

Zarówno FROM, jak i SRAM muszą być prawidłowo przywrócone po wymianie modułu, aby PMC mogło normalnie działać.

Przeładować drabinę za pomocą procedury przywracania oprogramowania FROM i oddzielnie przywracać parametry PMC.

P4: po instalacji pamięć SRAM jest pusta, ale FROM jest prawidłowo załadowany.

Nowy lub świeżo dostarczony moduł ma pustą pamięć SRAM. Zawartość FROM została przywrócona przez procedurę ładowania oprogramowania,ale dane SRAM parametry i programy muszą być ładowane oddzielnie przez procedurę przywracania parametrów i programów.

To normalny, oczekiwany krok w wymianie modułu.

P5: Jak potwierdzić identyfikator FROM i SRAM po zainstalowaniu A20B-3900-0241?

Dostęp do ekranu diagnostycznego systemu na sterowniku FANUC, który zazwyczaj znajduje się w menu System / Konfiguracja.

Identyfikator FROM i SRAM są wyświetlane w podsumowaniu konfiguracji sprzętowej sterownika.

W przypadku A20B-3900-0241 identyfikator FROM powinien być oznaczony jako E4 a identyfikator SRAM jako 04.
