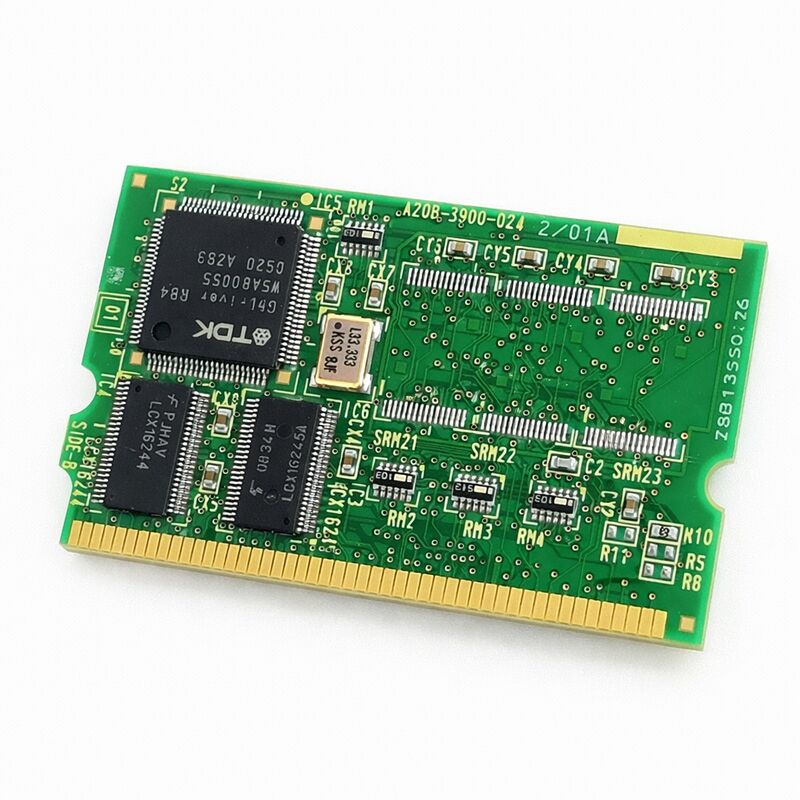

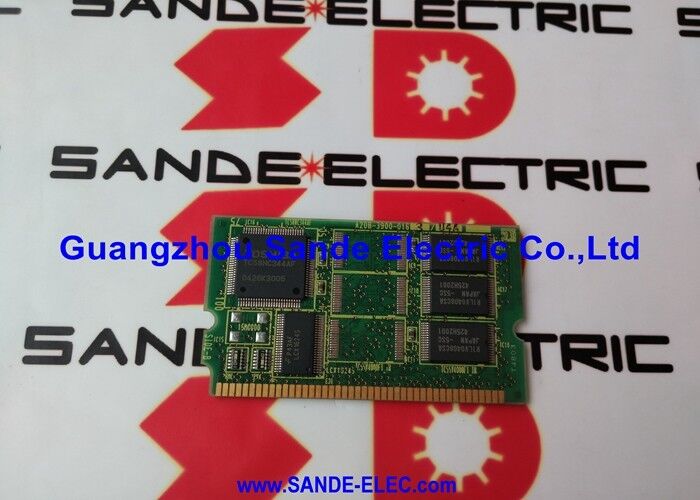

A20B-3900-0242 Płytka drukowana Fanuc A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242 | Moduł pamięci SRAM — Seria A20B-3900, pochodzenie Japonia

Numer części: A20B-3900-0242

Producent: FANUC Corporation (Japonia)

Typ produktu: Moduł pamięci SRAM (PCB)

Seria płyty: A20B-3900

Kompatybilne systemy: Systemy sterowania CNC FANUC

Przegląd

A20B-3900-0242 to moduł pamięci SRAM z serii A20B-3900 firmy FANUC. SRAM — Static Random Access Memory (statyczna pamięć o dostępie swobodnym) — to zasilana bateryjnie pamięć ulotna, stanowiąca serce aktywnego przechowywania danych każdego sterownika CNC FANUC.

Przechowuje informacje, które czynią każdą maszynę specyficzną maszyną: programy części, tabele korekcji narzędzi, ustawienia parametrów, dane współrzędnych obrabianego przedmiotu i wartości zmiennych makro. Dane te muszą przetrwać wyłączenie zasilania. Bateria podtrzymująca na module utrzymuje zawartość SRAM w stanie nienaruszonym przez lata między cyklami zasilania maszyny.

Seria A20B-3900 reprezentuje rodzinę modułów pamięci nowszej generacji firmy FANUC.

Moduły te oferują większą pojemność i lepszą integrację w porównaniu do wcześniejszych architektur pamięci FANUC.

Wariant -0242 zapewnia alokację SRAM odpowiednią dla jego przeznaczonej platformy sterownika.

Gdy ten moduł ulegnie awarii — lub gdy jego bateria podtrzymująca się wyczerpie i nie zostanie wymieniona — zawartość SRAM zostanie utracona przy następnym wyłączeniu zasilania.

Sterownik uruchamia się ponownie z pustą pamięcią. Natychmiast generuje alarm. Wszystkie dane specyficzne dla maszyny muszą zostać przywrócone z kopii zapasowej, zanim maszyna będzie mogła ponownie produkować części.

Kluczowe specyfikacje

Co przechowuje SRAM — i dlaczego to ważne

Każdy program wprowadzony przez operatora znajduje się w pamięci SRAM. Każda długość i promień narzędzia znajduje się w pamięci SRAM. Każdy parametr CNC, który określa ruch maszyny — limity posuwu, czasy przyspieszenia, wartości strojenia serwomechanizmów, przypisania I/O — znajduje się w pamięci SRAM.

Tożsamość operacyjna maszyny jest całkowicie zawarta w tej pamięci.

Nie jest to to samo co oprogramowanie systemowe. Oprogramowanie systemowe znajduje się w pamięci FROM (Flash ROM) — oddzielnym, nieulotnym magazynie, który nie wymaga baterii i nie zmienia się podczas normalnego użytkowania maszyny. SRAM jest warstwą pamięci roboczej powyżej FROM.

To tam znajdują się dane specyficzne dla fabryki, maszyny i zadania.

Utrata SRAM nie uszkadza sprzętu CNC.

Elektronika jest w porządku. Ale bez danych SRAM sterownik nie ma konfiguracji. Nie zna limitów ruchu maszyny, jej biblioteki narzędzi ani programów do uruchomienia. Wszystko musi zostać ponownie wprowadzone lub przywrócone z pliku kopii zapasowej, zanim maszyna będzie ponownie użyteczna.

To sprawia, że praktyka tworzenia kopii zapasowych — i stan baterii podtrzymującej — są krytycznie ważnymi kwestiami konserwacyjnymi.

Podtrzymanie bateryjne — Niezbędny element konserwacji

SRAM w tym module jest zasilany przez dedykowaną baterię podtrzymującą, gdy maszyna jest wyłączona.

Bateria jest zasobem skończonym. Ma typowy okres eksploatacji, który różni się w zależności od warunków przechowywania, ale zazwyczaj obejmuje kilka lat w normalnej eksploatacji maszyny.

Gdy napięcie baterii spadnie poniżej progu podtrzymania SRAM, dane zostaną utracone przy następnym wyłączeniu zasilania maszyny.

Sterownik FANUC wydaje alarm niskiego poziomu baterii, zanim bateria osiągnie punkt awarii.

Ten alarm jest sygnałem do wymiany. Nie ignoruj go, nie odrzucaj bez wymiany baterii i nie wyłączaj maszyny przed dokonaniem wymiany. Po pojawieniu się alarmu okno bezpiecznej wymiany jest otwarte — ale jest ono ograniczone.

Wymiana baterii przy włączonym zasilaniu jest prawidłową procedurą w większości systemów FANUC.

Utrzymuje to zawartość SRAM aktywną podczas wymiany. Sprawdź dokumentację konserwacji maszyny, aby poznać prawidłową procedurę przed rozpoczęciem.

Kopia zapasowa danych — Przed jakąkolwiek pracą przy module

Każda praca przy module pamięci rozpoczyna się od kopii zapasowej danych. Pełna kopia zapasowa parametrów, kopia zapasowa programów, kopia zapasowa danych narzędzi, kopia zapasowa zmiennych makro — każda kategoria danych SRAM powinna zostać zapisana na karcie pamięci lub zewnętrznym nośniku danych, zanim moduł zostanie dotknięty.

Kopia zapasowa wykonana pięć minut przed wymianą modułu jest warta znacznie więcej niż ta wykonana sześć miesięcy temu, jeśli coś się zmieni.

Ekran rozruchowy sterownika FANUC udostępnia narzędzia do tworzenia kopii zapasowych.

Podobnie jak funkcja BOOT dostępna w większości sterowników. Sformatuj kartę pamięci, zainicjuj kopię zapasową, sprawdź, czy pliki są obecne i mają rozmiar większy od zera, a następnie przystąp do pracy przy module.

Często zadawane pytania

P1: Sterownik pokazuje alarm parzystości SRAM podczas uruchamiania. Co to oznacza i co należy sprawdzić w pierwszej kolejności?

Alarm parzystości SRAM oznacza, że sterownik wykrył uszkodzone dane w pamięci SRAM — przechowywana zawartość nie odpowiada jego wartościom kontroli błędów. Najpierw sprawdź napięcie baterii podtrzymującej. Rozładowana bateria jest najczęstszą przyczyną.

Jeśli bateria jest słaba, wymień ją i przywróć z kopii zapasowej. Jeśli bateria jest dobra, sam moduł może mieć usterkę sprzętową i powinien zostać wymieniony po potwierdzeniu dostępności kopii zapasowej.

P2: Pojawił się alarm baterii. Jak pilnie należy go rozwiązać?

Rozwiąż go przed następnym planowanym wyłączeniem maszyny. Alarm pojawia się, gdy bateria ma jeszcze wystarczający ładunek do podtrzymania SRAM — ale ta marża z czasem się zmniejsza. Zaplanuj wymianę w ciągu bieżącej zmiany lub najpóźniej w następnym oknie konserwacji.

Nie planuj nocnego przestoju bez wcześniejszej wymiany baterii lub wykonania świeżej kopii zapasowej.

P3: Po wymianie modułu SRAM maszyna generuje alarm "PARAMETER ENABLE" i wszystkie parametry wydają się być zerowe. Co się stało?

Nowy moduł jest instalowany pusty. Wszystkie dane SRAM — parametry, programy, korekcje — są nieobecne. Jest to oczekiwane. Przywróć pełny zestaw parametrów z kopii zapasowej, korzystając z funkcji przywracania na ekranie rozruchowym.

Jeśli nie ma niedawnej kopii zapasowej, parametry muszą zostać wprowadzone ręcznie z dokumentacji maszyny lub z wydruku parametrów.

Nigdy nie uruchamiaj maszyny bez weryfikacji poprawności parametrów po wymianie modułu pamięci.

P4: Czy moduły SRAM z serii A20B-3900 można wymieniać między różnymi wariantami numerów części?

Różne warianty w rodzinie modułów SRAM A20B-3900 mają różne alokacje pojemności i mogą być dopasowane do różnych platform sterowników. Wymienność między wariantami sufiksów nie jest gwarantowana.

Zawsze dopasuj dokładny numer części modułu zamiennego do usuwanego.

Niedopasowanie pojemności może spowodować alarm sterownika lub nieprzewidywalne zachowanie po instalacji.

P5: Jak długo usunięty A20B-3900-0242 może przechowywać swoje dane w magazynie?

Bez aktywnego źródła zasilania, własna bateria modułu podtrzymuje dane SRAM podczas przechowywania.

Sprawna bateria w przechowywanym module utrzymuje dane przez lata. Jednak bateria rozładowuje się podczas przechowywania, tak samo jak podczas eksploatacji — tylko wolniej, jeśli temperatura przechowywania jest niska.

Jeśli moduł jest przechowywany jako wstępnie załadowana zapasowa, sprawdź stan baterii przed poleganiem na nim podczas wymiany.

Moduł z dobrą baterią i niedawnymi danymi kopii zapasowej jest cennym zapasem; moduł z rozładowaną baterią to tylko sprzęt.
