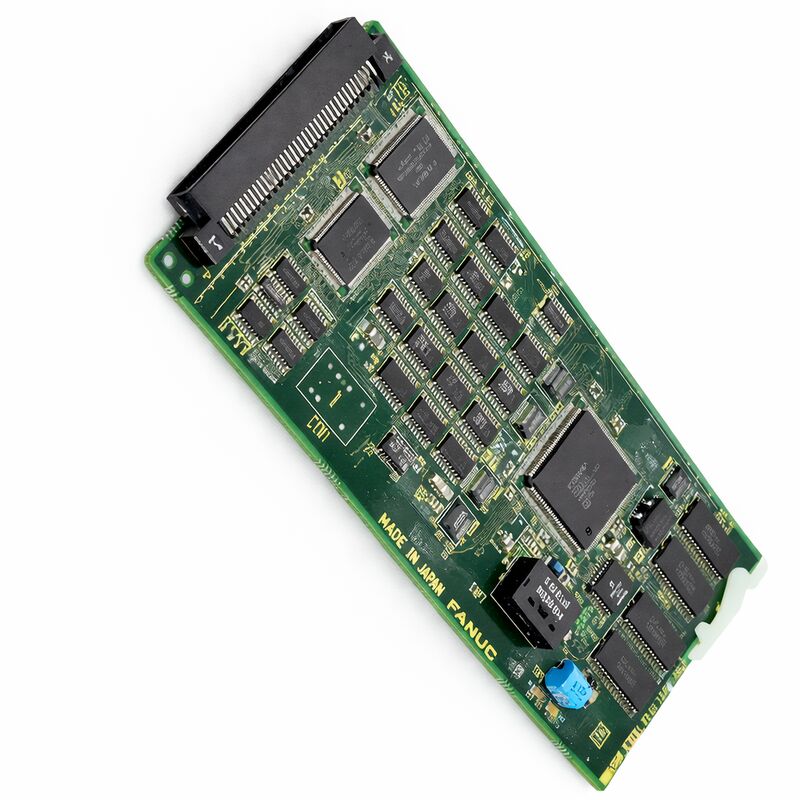

A20B-8001-0641 Płytka drukowana Fanuc A20B80010641 A2OB-8OOI-O64I

ANUC A20B-8001-0641

PCB interfejsu HSSB dla urządzeń sterowania CNC FANUC serii i

Główny opis

W sprawieFANUC A20B-8001-0641jestPCB interfejsu HSSBjest stosowany na stronie CNC urządzeń sterujących FANUC i-Series.16i, 18i i 21iwłączając w to urządzenieCOP7łącznik optyczny dla szybkiego połączenia seryjnego.

W praktycznym środowisku maszynowym,ta płyta jest wybierana, gdy CNC potrzebuje dedykowanej ścieżki komunikacji optycznej do kompatybilnego komputera osobistego zamiast standardowego niskiej prędkości połączenia seryjnego.

W architekturze sprzętowej i-Series, HSSB jest szybkim autobusem seryjnym używanym do przesyłania dużych ilości danych między CNC a komputerem PC za pośrednictwem włókna optycznego.

To sprawia, że A20B-8001-0641 jest tablicą do komunikacji i integracji systemów, a nie do sterowania ośmi, mocy węgla lub funkcji wyświetlania.

Jest powszechnie instalowany obok podstawowego sprzętu sterowania, takiego jak karta CPU, karta sterowania ośmi i moduły pamięci w strukturze sterowania żółtym tłem.

Podczas planowania systemu istotny jest jeden szczegół praktyczny: długość kabli HSSB może sięgać nawet100 metrówgdy ta płyta interfejsu po stronie NC jest sparowana z specyficznymi kompatybilnymi płytami po stronie PC.

Dzięki temu płyta jest przydatna nie tylko do integracji na poziomie szafy, ale także do instalacji, w których preferowane jest czyste połączenie optyczne na dłuższej odległości maszyny do komputera.

Tabela parametrów

Wnioski

W sprawieA20B-8001-0641jest najbardziej odpowiedni do:Komunikacja PC-CNC dużych prędkościw systemach FANUC serii i.

Pasuje do maszyn, które potrzebują optycznego łącza HSSB do przesyłania większych ilości danych, integruje oprogramowanie obsługujące PC,lub utrzymanie ustalonej struktury komunikacji CNC-PC bez zmiany pierwotnej architektury sterowania.

Jest również dobrze dopasowany dowsparcie w zakresie modernizacji,wymiana tablicy w kontrolkach 16i/18i/21i, orazprace serwisowe na systemach i-Series o żółtym podłożugdzie należy przywrócić pierwotną ścieżkę HSSB.

Pod względem konserwacji ta płyta jest najbardziej przydatna, gdy sprzęt CNC pozostaje w stanie działać, a warstwa komunikacyjna potrzebuje właściwej płyty interfejsu, a nie szerszej zmiany sterowania.

Częste pytania

P1: Jaki jest główny cel A20B-8001-0641?
Jego zadaniem jest zapewnienieInterfejs HSSB po stronie CNC, umożliwiając sterownikowi FANUC serii i wymianę dużych ilości danych z kompatybilnym komputerem osobistym za pośrednictwem połączenia światłowodowego.

P2: Czy to jest tablica HSSB po stronie komputera?
Nie, ten model to...Płyty interfejsu CNC/CNCUkład HSSB wykorzystuje płytę po stronie CNC i osobną płytę interfejsu po stronie PC, połączoną przez światłowody.

P3: Z jakimi systemami sterowania FANUC jest on zwykle powiązany?
Jest związana zUrządzenia sterujące serii i, takie jak 16i, 18i i 21i, i jest zainstalowany w podstawowej jednostce CNC, a nie w ogólnej zewnętrznej skrzynce komunikacyjnej.

P4: Dlaczego łącznik COP7 jest ważny?
W sprawieCOP7łącznik jest punktem połączenia optycznego używanym przez łącze HSSB.stan złącza i kompatybilność kabla mają bezpośredni wpływ na stabilność łączności.

P5: Co należy sprawdzić przed wymianą tej tablicy?
Potwierdź dokładny numer części, sprawdź, czy maszyna rzeczywiście używa HSSB, sprawdź stan złącza optycznego i światła włókienniczego i sprawdź, czy sparowana płyta interfejsu PC jest kompatybilna.

Ponieważ ta płyta należy do warstwy komunikacyjnej, diagnoza usterki powinna obejmować pełną ścieżkę HSSB, a nie tylko kartę CNC.
