FANUC A20B-8100-0271 | Serwer danych Ethernet + Opcja pamięci ATA PCB — Seria 15i / 16i / 18i / 21i / 0i CNC

Co ta płyta dodaje do sterownika CNC

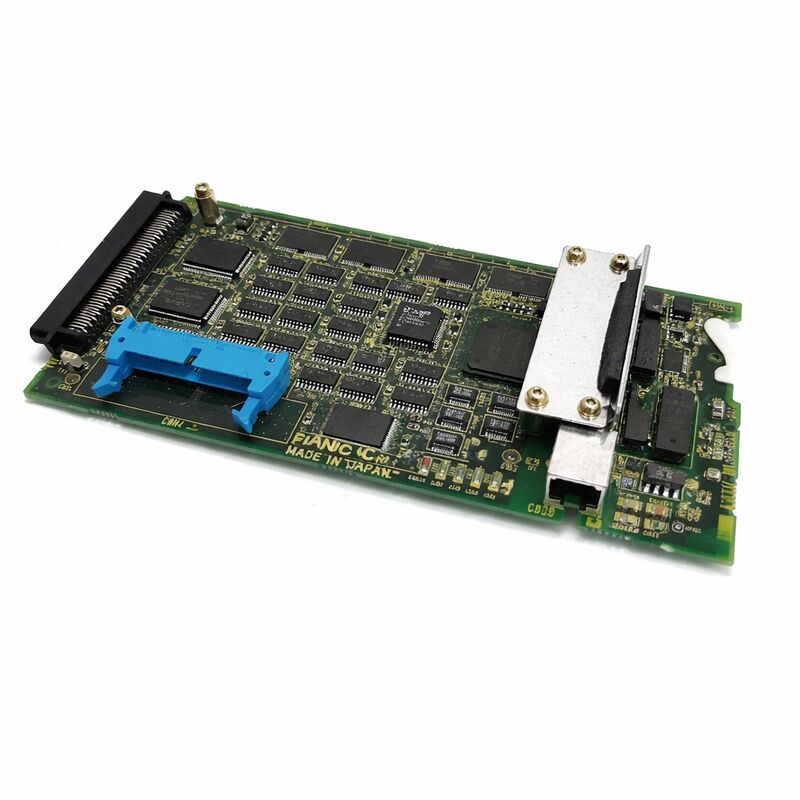

A20B-8100-0271 to płyta PCB opcji serwera danych dla sterowników CNC serii i firmy FANUC. Zainstalowana w gnieździe opcji na pionowym łączniku płyty głównej sterownika, dodaje jednocześnie dwie funkcje: lokalne przechowywanie programów NC o dużej pojemności na karcie pamięci ATA flash oraz łączność Ethernet z siecią LAN fabryki do zarządzania programami DNC.

Bez tej płyty sterownik CNC serii i przechowuje programy NC w swojej głównej pamięci FROM/SRAM — pojemność mierzona w kilobajtach do kilkuset kilobajtów. Po zainstalowaniu serwera danych programy są przechowywane na karcie pamięci ATA flash, gdzie pojemność jest mierzona w megabajtach do gigabajtów. Złożone części z drobnymi krokami interpolacji, wielopowierzchniowymi konturami lub dużymi zestawami podprogramów mogą być przechowywane lokalnie w maszynie w całości, gotowe do natychmiastowego uruchomienia.

Interfejs Ethernet łączy serwer danych z siecią LAN fabryki za pomocą protokołu serwera danych firmy FANUC zgodnego z FTP. Serwer DNC, system monitorowania maszyn lub stacja robocza inżynierska mogą przesyłać programy w górę i w dół przez sieć bez fizycznych nośników lub połączeń kablowych szeregowych RS-232C. Ponieważ programy są uruchamiane z lokalnej pamięci flash, a nie strumieniowane z sieci, przerwy w sieci podczas cięcia nie mają wpływu na działanie maszyny.

Kluczowe specyfikacje

Adapter ATA i ograniczenia dotyczące gniazd instalacyjnych

Adapter karty ATA flash podłącza się do złącza CNH6 na płycie i musi być zamocowany przed zainstalowaniem płyty — nie można uzyskać do niego dostępu po umieszczeniu płyty w gnieździe. Odnowione jednostki na rynku wtórnym są zazwyczaj dostarczane bez adaptera ATA; należy go pozyskać osobno, jeśli nie jest dołączony.

Płyty nie można zainstalować w niektórych pozycjach gniazd opcji ze względu na wymagania dotyczące prześwitu fizycznego adaptera ATA:

• Nie można zajmować gniazda najbliższego ekranowi LCD
• Nie można zajmować środkowego gniazda w jednostce 3-gniazdowej
• Nie można zajmować gniazda najdalej od ekranu LCD w jednostce 4-gniazdowej

Przed złożeniem zamówienia należy potwierdzić dostępne pozycje gniazd w sterowniku.

Funkcja serwera danych a wbudowany Ethernet

Niektóre sterowniki 16i-B/18i-B mają wbudowany Ethernet na płycie głównej, który umożliwia komunikację FOCAS2/Ethernet do monitorowania maszyn i strumieniowania programów DNC. Nie jest to to samo co funkcja serwera danych. Sam wbudowany Ethernet nie zapewnia lokalnej pamięci masowej karty ATA ani protokołu serwera danych FTP. Maszyna z wbudowanym Ethernetem nadal może skorzystać z A20B-8100-0271, jeśli potrzebna jest duża lokalna pamięć programów lub jeśli wymagana jest praca bez strumieniowania.

Funkcja serwera danych wymaga również aktywacji odpowiedniego oprogramowania opcyjnego FANUC w pamięci FROM sterownika CNC. Jeśli opcja nie jest aktywowana, ekran i funkcje serwera danych nie pojawią się w interfejsie operatora sterownika CNC, nawet po zainstalowaniu płyty.

FAQ

P1: Czy funkcja serwera danych wymaga aktywacji opcji oprogramowania?

Tak. Funkcja serwera danych wymaga aktywacji odpowiedniego oprogramowania opcyjnego w pamięci FROM sterownika CNC. Jeśli opcja nie jest aktywowana, ekran i funkcje serwera danych nie pojawią się w interfejsie operatora sterownika CNC, nawet po fizycznym zainstalowaniu płyty. Przed zamówieniem sprzętu zamiennego należy sprawdzić ekran stanu opcji systemu, aby potwierdzić obecność opcji serwera danych.

P2: W odnowionej płycie brakuje adaptera ATA. Gdzie się podłącza?

Adapter karty ATA flash podłącza się do złącza CNH6 na płycie A20B-8100-0271. Należy go zamocować do CNH6 przed zainstalowaniem płyty w gnieździe opcji — do adaptera nie można uzyskać dostępu po zamontowaniu płyty. Należy osobno pozyskać odpowiedni adapter ATA i zamocować go do płyty przed instalacją.

P3: Co się stanie, jeśli płyta zostanie zainstalowana w ograniczonej pozycji gniazda?

Adapter karty ATA ma wymagania dotyczące prześwitu fizycznego, które kolidują z zespołem LCD lub sąsiednimi płytami w niektórych pozycjach gniazd. Instalacja w ograniczonym gnieździe uniemożliwia prawidłowe zamknięcie sterownika lub prawidłowe osadzenie adaptera ATA. Przed instalacją należy potwierdzić dostępność dozwolonej pozycji gniazda w konkretnym sterowniku.

P4: Czy A20B-8100-0271 może być używany w sterowniku serii 30i lub 31i?

Nie. A20B-8100-0271 jest przeznaczony dla generacji i-series 15i/16i/18i/21i/0i. Seria 30i/31i/32i wykorzystuje inną architekturę sprzętową i inne formaty płyt opcyjnych. Te sterowniki używają płyt opcyjnych serii A20B-8101 do funkcji Ethernet i serwera danych.

P5: Jaka pojemność karty ATA flash jest kompatybilna?

Standardowe karty ATA flash w zakresie pojemności zdefiniowanym przez zainstalowaną wersję oprogramowania serwera danych FANUC. Bardzo duże nowoczesne karty ATA mogą przekraczać możliwości adresowania starszego oprogramowania układowego. Obsługiwane pojemności zazwyczaj mieszczą się w zakresie od 32 MB do 1 GB, w zależności od wersji oprogramowania. Instrukcja obsługi serwera danych FANUC określa obsługiwane typy kart i limity pojemności dla każdej wersji oprogramowania.
