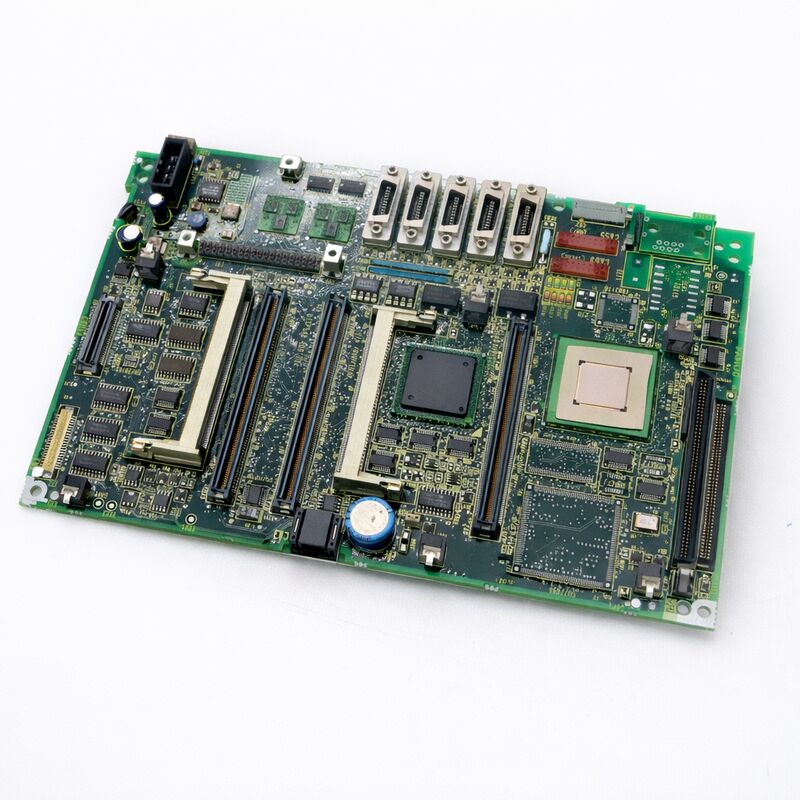

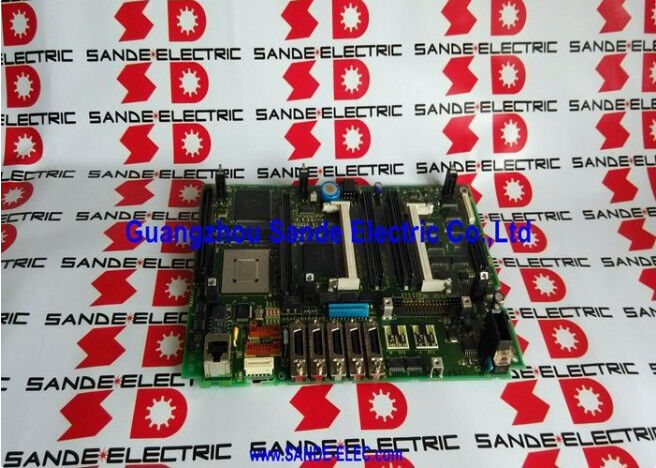

FANUC A20B-8100-0661 | Seria 18i-B Sterownik Główna Płyta CPU — Dla sterowników CNC 18i-MB / 18i-TB, Seria A20B-8100, Montowana na LCD, Pochodzenie Japonia

Numer części: A20B-8100-0661

Producent: FANUC Corporation (Japonia)

Kategoria produktu: Płyta drukowana — Główna płyta CPU (płyta główna sterownika CNC)

Seria: A20B-8100 — Rodzina płyt głównych FANUC 16i-B / 18i-B / 21i-B

Przegląd

Główna płyta CPU FANUC A20B-8100-0661 jest główną płytą CPU dla sterowników CNC FANUC Serii 18i-B. Niezależnie od tego, czy maszyna jest 18i-MB (centrum obróbcze), 18i-TB (tokarka), czy inną wariantem 18i-B, jest to płyta znajdująca się w centrum systemu sterowania — najważniejszy element sprzętowy sterownika 18i-B.

18i-B znajduje się pośrodku hierarchii drugiej generacji serii i firmy FANUC.

Zapewnia większą pojemność osi i zaawansowane funkcje obróbki niż 21i-B, jednocześnie dzieląc tę samą podstawową architekturę — cyfrową komunikację serwo FSSB, sterowanie wrzecionem szeregowym i modułową konstrukcję z wymiennymi modułami — z całej generacji 16i-B/18i-B/21i-B.

Takie pozycjonowanie sprawiło, że 18i-B był popularnym wyborem dla skomplikowanych tokarek (szczególnie maszyn z wieloma rewolwerami i podwójnymi wrzecionami), centrów obróbczych 5-osiowych i innych zaawansowanych obrabiarek wymagających większej liczby osi niż 21i-B, ale nie potrzebujących pełnej funkcjonalności 16i-B.

Płyta jest montowana na tylnej ściance jednostki LCD/MDI. Moduły wtykowe instaluje się na jej przedniej ściance. Systemy maszyn zbudowane wokół tej płyty są identyfikowane przez oznaczenia jednostki sterującej zaczynające się od A02B-0283-Bxxx.

Płyta ta jest używana w szerokiej bazie zainstalowanych maszyn 18i-B i pozostaje głównym elementem konserwacyjnym dla tej generacji sterowników CNC.

Kluczowe specyfikacje

Co odróżnia 18i-B od 16i-B i 21i-B

Trzy główne płyty generacji A20B-8100-066x obsługują trzy różne oznaczenia CNC. Zrozumienie różnic jest kluczowe dla konserwacji:

18i-B vs 21i-B. 18i-B obsługuje więcej sterowanych osi i bardziej zaawansowane funkcje obróbki niż 21i-B.

Używa modułów CPU o wyższej specyfikacji (A20B-3300-03xx) w porównaniu do słabszych procesorów w 21i-B.

Te dwie główne płyty nie są wymienne — zastąpienie płyty 21i-B w maszynie 18i-B nie jest obsługiwane.

18i-B vs 16i-B. 16i-B jest płytą o najwyższej specyfikacji w tej generacji.

18i-B i 16i-B dzielą tę samą rodzinę modułów CPU (A20B-3300-03xx) i tę samą rodzinę modułów DRAM (A20B-3300-0310/0311). Ich główne płyty różnią się maksymalną liczbą osi i zestawami funkcji zdefiniowanymi przez odpowiednie oprogramowanie CNC. Same płyty nie są wzajemnie kompatybilne.

Moduł systemu sterowania 18i-B

A20B-8100-0661 obsługuje następujące moduły wtykowe:

Moduł CPU (A20B-3300-03xx). Karta procesora klasy Pentium, która uruchamia oprogramowanie systemowe 18i-B.

Znaczący krok naprzód pod względem wydajności w porównaniu do procesorów 486DX używanych w modelu generacji A, zapewniający moc obliczeniową potrzebną do złożonej interpolacji wieloosiowej i funkcji szybkiej obróbki.

Karta serwo FSSB. Moduł sterowania osiami zarządzający komunikacją światłowodową ze wszystkimi wzmacniaczami serwo.

W przypadku konfiguracji wieloosiowych 18i-B — tokarek z wieloma rewolwerami i podwójnymi wrzecionami, centrów obróbczych z osiami obrotowymi — karta FSSB obsługuje więcej jednoczesnych komunikacji osi niż karta serwo 21i-B.

Karta graficzna. Steruje panelem LCD. Obsługuje wyświetlanie kolorów na popularnych w maszynach 18i-B kolorowych jednostkach LCD o przekątnej 10,4 cala i 8,4 cala.

Moduł FROM/SRAM. Oprogramowanie systemowe i dane maszynowe. SRAM jest podtrzymywany przez baterię — bateria podtrzymująca musi być sprawna, aby zachować dane podczas przerw w zasilaniu.

Moduły DRAM. Pamięć robocza. 18i-B obsługuje konfiguracje 16 MB (A20B-3300-0310) lub 32 MB (A20B-3300-0311).

Moduł zasilacza (A20B-8100-0720). Montowany bezpośrednio do płyty głównej.

FAQ

P1: Sterownik 18i-B jest całkowicie martwy — brak wyświetlacza, brak wentylatora, brak aktywności LED. Moduł zasilacza jest sprawny. Czy główna płyta jest uszkodzona?

Przy potwierdzonym sprawnym zasilaczu i braku oznak życia, główna płyta staje się głównym podejrzanym.

Zanim dojdzie się do tego wniosku, należy sprawdzić, czy bateria nie jest głęboko rozładowana i czy złącze zasilania jednostki LCD jest bezpieczne.

Jeśli te elementy zostaną potwierdzone jako sprawne, a płyta nadal nie wykazuje żadnej aktywności, prawdopodobnie uległa awarii główna sekcja zarządzania zasilaniem płyty głównej.

Wymagana jest wymiana płyty lub naprawa na poziomie komponentów.

P2: Czy płyta A20B-8100-0661 z jednej maszyny 18i-B może być bezpośrednio zamontowana w innej maszynie 18i-B?

Typ głównej płyty jest kompatybilny. Jednak moduły na płycie — FROM/SRAM, CPU, karta serwo, DRAM — należą do maszyny dawcy.

Po przeszczepieniu płyty z modułami, maszyna przyjmująca będzie miała parametry, drabinkę PMC i dane maszyny dawcy, a nie swoje własne.

Dane maszyny przyjmującej muszą zostać przywrócone z jej własnego zapasowego kopii SRAM przed ponownym uruchomieniem maszyny.

Zawsze należy traktować wymianę głównej płyty jako procedurę krytyczną dla danych, wymagającą aktualnej kopii zapasowej.

P3: Sterownik 18i-B pokazuje alarm 360 (FSSB: błąd inicjalizacji) na wszystkich osiach przy każdym uruchomieniu, przy włączonych wzmacniaczach serwo. Co należy sprawdzić?

Alarm 360 na wielu osiach przy włączonych wzmacniaczach wskazuje na awarię łańcucha FSSB. Najpierw sprawdź połączenia światłowodowe FSSB w porcie COP10A na karcie serwo FSSB głównej płyty — jest to najczęstszy punkt awarii.

Światłowód musi być czysty, nieuszkodzony i w pełni zatrzaśnięty. Sprawdź światłowód pod kątem ostrych zagięć lub uszkodzeń. Sprawdź również połączenie przy pierwszym wzmacniaczu w łańcuchu FSSB.

Jeśli oba są potwierdzone jako dobre, a alarm nadal występuje, karta serwo FSSB na głównej płycie może być uszkodzona — można ją wymienić niezależnie od głównej płyty.

P4: Bateria podtrzymująca została znaleziona martwa po zainstalowaniu płyty zamiennej. Czy dane SRAM zostały już utracone?

Dane SRAM są tracone podczas okresów wyłączenia zasilania bez sprawnej baterii, a nie w momencie wymiany. Jeśli bateria była martwa przed wyłączeniem płyty w celu konserwacji, dane SRAM mogły już zostać utracone przed rozpoczęciem prac wymiany.

Dlatego też kopia zapasowa SRAM na zewnętrznym nośniku musi być zawsze wykonana przed jakąkolwiek pracą konserwacyjną na sterowniku CNC serii i, niezależnie od tego, czy bateria wygląda na dobrą. Jeśli dane zostały utracone, muszą zostać ponownie wprowadzone z oryginalnych arkuszy parametrów i plików programów producenta maszyny.

P5: Po wymianie A20B-8100-0661 i przywróceniu wszystkich danych, wrzeciono nie działa i pokazuje alarm SP9001. Co należy zbadać?

SP9001 to alarm komunikacji szeregowej wrzeciona — 18i-B nie otrzymuje prawidłowej komunikacji od wzmacniacza wrzeciona. Po wymianie głównej płyty, najczęściej wynika to z luźnego lub odłączonego kabla JA7A między główną płytą a wzmacniaczem SPM.

Sprawdź złącze JA7A na obu końcach. Jeśli połączenie jest bezpieczne, sprawdź parametry wrzeciona — zwłaszcza parametry konfiguracji wrzeciona szeregowego — czy zostały poprawnie przywrócone.

Nieprawidłowy parametr wrzeciona po przywróceniu może spowodować ten alarm nawet przy dobrym połączeniu fizycznym.
