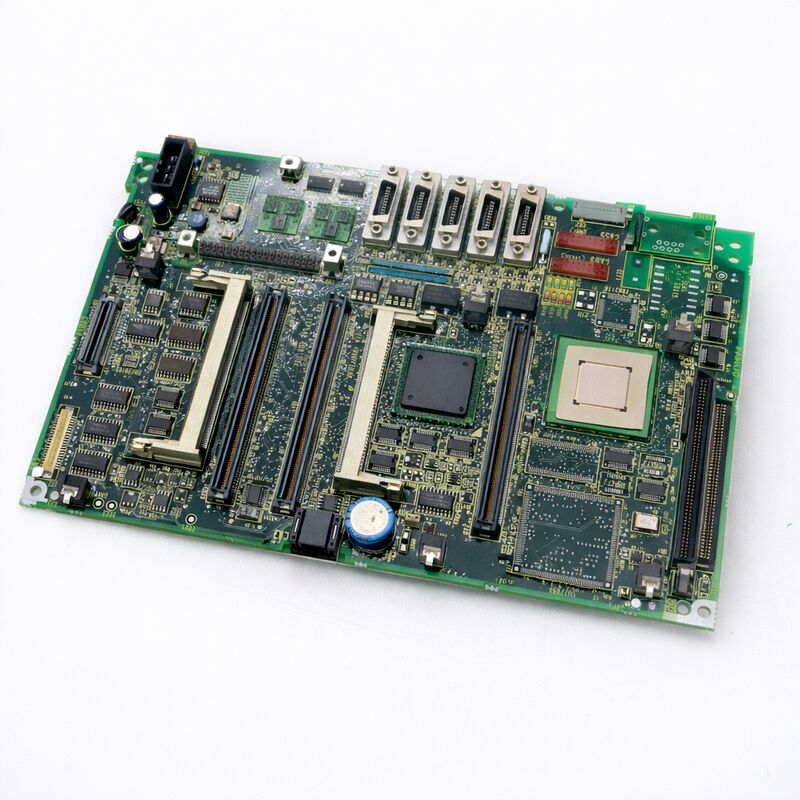

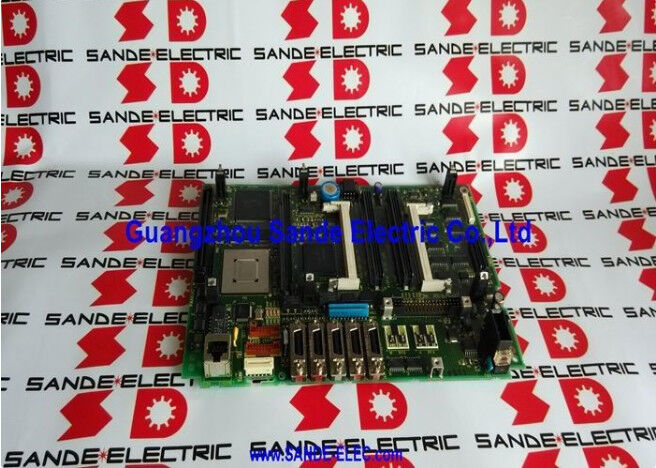

A20B-8100-0662 Płytka drukowana Fanuc A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662∙ Serii 21i-B Kontrola Główny procesor PCB PMC-SA1, bez ethernetu, serii A20B-8100, montowany na lcd, dla 21i-MB / 21i-TB, Japonia

Numer części:A20B-8100-0662

Producent:FANUC Corporation (Japonia)

Kategoria produktu:Płyty główne CPU (Płyty główne sterowania CNC)

Zestaw:A20B-8100 FANUC 16i-B / 18i-B / 21i-B rodzina płyt głównych

Przegląd

W sprawieFANUC A20B-8100-0662jest główną płytą procesora dla sterowników CNC serii 21i-B FANUC skonfigurowanych z PMC-SA1 i bez wbudowanego ethernetu.

Specyficzny wariant płyty głównej określa zestaw funkcji systemu 21i-B dla tej konfiguracji: zdolny,efektywny kosztowo sterownik CNC obejmujący obróbki obrabialni (21i-TB) i obróbki centralnej (21i-MB), odpowiedni do średniej klasy narzędziowych.

W ramach rodziny głównych płyt A20B-8100-066x każdy numer części odpowiada określonemu połączeniu oznaczenia serii CNC i konfiguracji funkcji wbudowanych.:PMC-SA1, bez ethernetu.

Określenie PMC-SA1 odnosi się do specyfikacji PMC (Programmable Machine Controller)obsługa typowej logiki drabiny maszynowej bez zaawansowanej zdolności programowania wariantu SB7.

Brak wbudowanego Ethernet jest drugą charakterystyczną cechą: maszyny, które wymagają fabrycznego połączenia sieciowego muszą dodać zewnętrzną płytę opcji Ethernet,podczas gdy maszyny komunikujące się tylko za pośrednictwem RS-232C lub PCMCIA działają z tą płytą jako standardowa.

Seria 21i-B to główny nurt CNC firmy FANUC dla narzędzi maszynowych do produkcji ogólnego przeznaczenia.w zakresie liczby osi i specyfikacji PMC odpowiednich dla typowych 2- do 4-osiowych maszyn narzędziowych.

Główne specyfikacje

21i-B w generacji 16i-B / 18i-B / 21i-B

Rodzina A20B-8100-066x obejmuje całą serię i drugiej generacji w trzech oznaczeniach CNC:

21i-B zajmuje niższą pozycję w hierarchii osi i funkcji tej generacji.

21i-B jest dopasowany do maszyn narzędziowych, w których od 2 do 4 osi i funkcjonalność standardowego cyklu spełniają wszystkie wymagania obróbki Centrum obróbki pionowej, oraz maszyny wiertnicze w produkcji światowej.

Istotną różnicą sprzętową jest moduł procesora.

Wymagania 21i-B dotyczące przetwarzania są proporcjonalnie niższe: mniej osi, prostsze programy części,mniejsze zapotrzebowanie na jednoczesne przetwarzanie, więc zmniejszona specyfikacja procesora jest odpowiednia i nie ogranicza praktycznej wydajności maszyny.

PMC-SA1  Znaczenie w praktyce

PMC (Programmable Machine Controller) w FANUC CNC jest wbudowanym PLC. Wykonuje logikę drabiny konstruktorów maszyny obsługującą wszystkie maszyny I / O: przełączniki graniczne, blokady drzwi, płyn chłodniczy,przemienniki narzędzi, systemy palet, i wszystko poza bezpośrednim serwo i sterowanie wrotkiem.

PMC-SA1 jest podstawową specyfikacją PMC w pokoleniu 21i-B:

Kroki programu:SA1 obsługuje określoną liczbę schodów drabiny, wystarczających do spełnienia wymogów PMC standardowych 2-osiowych przekładni lub 3-osiowych ośrodków obróbki.

Symbole drabiny:SA1 zapewnia standardowy zestaw kontaktów przekaźnika, cewki, czasomierze, liczniki i funkcje porównawcze stosowane w konwencjonalnej logice drabiny narzędzia maszynowego.

Prędkość wykonania:SA1 wykonuje się z prędkością wymaganą do normalnej reakcji maszyny I/O, odpowiednią do funkcji węgla, płynu chłodzącego, drzwi i narzędzi, z czasem reakcji w dziesiątkach milisekund.

W przypadku maszyn z złożonymi wymiennikami narzędzi, systemami wielopaletowymi lub rozbudowanymi interfejsami makro użytkownika,PMC-SB7 (dostępny na tablicach -0663 i -0665) oferuje więcej etapów programu i rozszerzone możliwości.

SA1 -0662 obsługuje większość standardowych zastosowań narzędzi maszynowych bez ograniczeń.

Częste pytania

P1: Maszyna 21i-B ma płytę -0662 (PMC-SA1, bez ethernetu). Czy można ją zastąpić -0664 (PMC-SA1, z ethernetem)?

Fizycznie i elektrycznie -0664 może zastąpić -0662.

Jedyna różnica polega na tym, że -0664 dodaje wbudowaną możliwość Ethernet, -0662 brakuje

Przed wymianą należy potwierdzić zgodność wersji oprogramowania FROM na modułach deski zamiennej z konkretną konfiguracją maszyny.

P2: Po zainstalowaniu zamiennika A20B-8100-0662, 21i-B wyświetla alarm PMC ER01 (program nie znaleziony).

Alarm PMC ER01 wskazuje, że program drabiny PMC nie znajduje się w SRAM.

Albo zapasowa pamięć SRAM nie została przywrócona po wymianie, moduł SRAM nie został przeniesiony z oryginalnej płyty, albo proces przywracania nie został zakończony.Potwierdzić moduł SRAM z oryginalnej płyty jest zainstalowany w nowej płyty.

Następnie przywróć kopię zapasową SRAM z nowego nośnika.

P3: Maszyna 21i-B nie potrzebuje sieci Ethernet. Jeśli jako zamiennik zostanie użyta płyta -0664 czy nieużywany Ethernet powoduje jakieś problemy?

Wbudowany port Ethernet na -0664 jest nieaktywny, jeśli nie podłączono kabla i nie skonfigurowano parametrów Ethernet.

Nie zużywa zasobów systemu ani nie wpływa na wydajność CNC.

Zastąpienie jest funkcjonalnie przejrzyste dla maszyn, które nie używają sieci Ethernet.

P4: Która karta sterowania ośmią jest wymagana na A20B-8100-0662 dla 4-osiowego ośrodka obróbczego?

A20B-3300-0032 (4-osiowa karta serwo sterowania, serwo oprogramowanie serii 90B0) jest prawidłową kartą do 4-osiowej konfiguracji 21i-B.

A20B-3300-0033 obsługuje konfiguracje 2-osiowe.Zawsze sprawdzaj, która karta osi jest zamontowana na oryginalnej maszynie przed zamówieniem wymiany karta osi przenosi się z innymi modułami podczas wymiany deski głównej.

P5: Czy moduł DRAM dla A20B-8100-0662 jest taki sam jak dla płyt głównych 16i-B lub 18i-B?

Nie. 21i-B wykorzystuje inne moduły DRAM niż te używane na 16i-B i 18i-B. 21i-B (bez Ethernet) wykorzystuje A20B-3300-0291 (16MB DRAM) lub A20B-3300-0290 (32MB DRAM).

16i-B i 18i-B używają A20B-3300-0310 (16MB) lub A20B-3300-0311 (32MB).

Przymocowanie modułu DRAM 16i/18i do płyty głównej 21i-B powoduje awarię uruchamiania.
