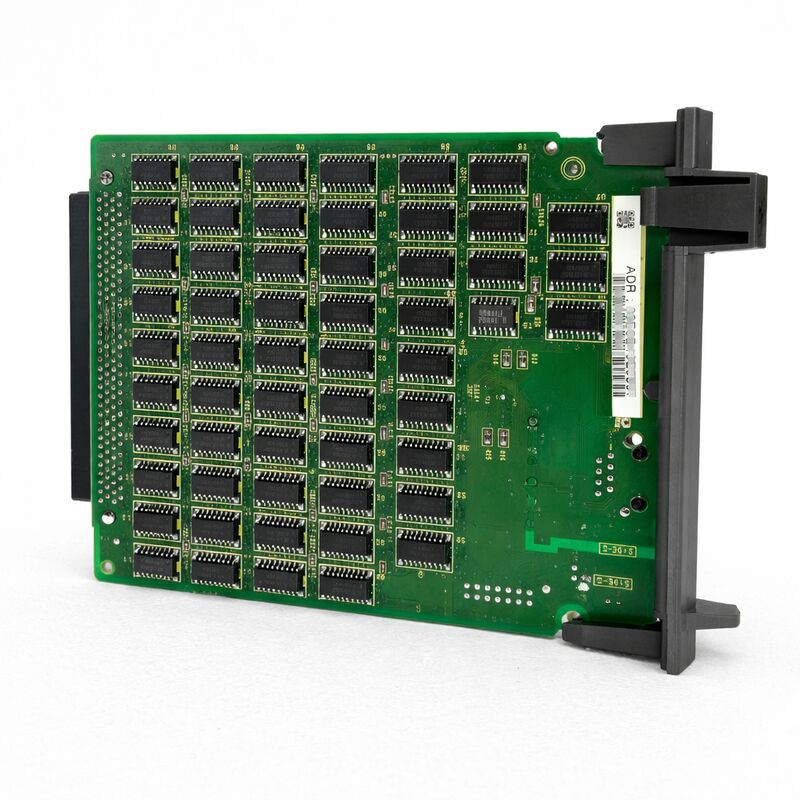

A20B-8100-0670 Płytka drukowana Fanuc A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670 | Karta Fast Ethernet — Samodzielna karta opcji Ethernet CNC, interfejs sieciowy FOCAS1 / DNC1 / Factolink, seria A20B-8100, pochodzenie Japonia

Numer części: A20B-8100-0670

Producent: FANUC Corporation (Japonia)

Kategoria produktu: PCB — karta opcji Ethernet (typ samodzielny CNC)

Seria: A20B-8100

Przegląd

Karta FANUC A20B-8100-0670 to karta opcji Fast Ethernet dla samodzielnych sterowników CNC serii i firmy FANUC. Jest ona instalowana w gnieździe opcji jednostki sterującej CNC typu samodzielnego, dodając port Ethernet 100BASE-TX, który umożliwia sterownikowi połączenie z siecią LAN fabryki.

Bez tej karty — lub wbudowanej funkcji Ethernet dostępnej w niektórych wariantach płyty głównej — sterownik CNC serii i firmy FANUC nie ma bezpośredniego połączenia sieciowego. Może komunikować się tylko za pomocą kabla szeregowego RS-232C lub HSSB.

Karta A20B-8100-0670 to zmienia. Po zainstalowaniu i skonfigurowaniu sterownik CNC staje się węzłem sieciowym.

Może odbierać i wysyłać programy NC, odpowiadać na wywołania API FOCAS2 z oprogramowania monitorującego, uczestniczyć w transferach plików serwera danych DNC1/Ethernet i wyświetlać ekrany pomocy dla operatora Factolink wysyłane z serwera fabrycznego.

Określenie „samodzielny” w kategorii produktu jest specyficzne i ważne.

Sterowniki serii i firmy FANUC występują w dwóch architekturach fizycznych — zintegrowanej (zamontowanej na LCD, kompaktowej) i samodzielnej (elektronika CNC w oddzielnej szafie).

Karta A20B-8100-0670 jest przeznaczona dla jednostek typu samodzielnego, w których karty opcji instaluje się w dedykowanych gniazdach w szafie sterowniczej.

Kluczowe specyfikacje

Co umożliwia karta Ethernet

Po zainstalowaniu karty A20B-8100-0670 i skonfigurowaniu parametrów Ethernet sterownika CNC, dostępne stają się następujące funkcje łączności:

FOCAS1/Ethernet. FOCAS (FANUC Open CNC API Specification) to standardowy interfejs API firmy FANUC do dostępu do danych CNC z aplikacji zewnętrznych.

Dzięki karcie Ethernet aplikacje działające na komputerze PC lub serwerze mogą łączyć się przez TCP/IP w celu odczytu obciążenia wrzeciona, pozycji osi, stanu alarmu, nazwy programu i dziesiątek innych elementów danych CNC w czasie rzeczywistym.

Jest to podstawa monitorowania maszyn, pulpitów nawigacyjnych OEE i integracji MTConnect na maszynach serii i firmy FANUC.

DNC1/Ethernet. Funkcja DNC1 umożliwia ładowanie plików programów NC z serwera plików dostępnego w sieci zamiast przesyłania ich z wyprzedzeniem do pamięci wewnętrznej sterownika CNC.

Sterownik CNC żąda pliku programu według nazwy, a karta Ethernet pobiera go z skonfigurowanej ścieżki serwera DNC przez sieć.

Jest to standardowy sposób uruchamiania dużych programów — na przykład programów obróbki form o tysiącach bloków — na maszynach CNC bez obciążenia związanego z dużą pamięcią lokalną.

Factolink. Factolink to system pomocy dla operatora firmy FANUC.

Serwer Factolink wysyła strony tekstowe do wyświetlacza sterownika CNC, umożliwiając prezentację instrukcji ustawień, komunikatów serwisowych lub danych produkcyjnych bezpośrednio na panelu operatora.

Karta Ethernet zapewnia połączenie sieciowe, które umożliwia aktualizacje Factolink w czasie rzeczywistym z centralnego serwera.

Kontekst instalacji

Karta A20B-8100-0670 jest instalowana w dostępnym gnieździe opcji w szafie sterowniczej samodzielnego sterownika CNC. Podobnie jak inne karty opcji z serii A20B-8100 (master Profibus, DeviceNet, CPU RISC, serwer danych), jest ona podłączana do złącza F-bus na płycie tylnej i wykrywana przez oprogramowanie systemowe sterownika CNC podczas uruchamiania.

Po instalacji należy skonfigurować parametry sieciowe sterownika CNC — adres IP, maskę podsieci, bramę domyślną oraz specyficzne parametry funkcji dla FOCAS, DNC1 lub Factolink, w zależności od tego, które usługi będą używane.

Parametry te są wprowadzane za pomocą ekranów SYSTEM / Ethernet w trybie MDI i zapisywane w pamięci nieulotnej.

Sama karta wymaga, aby kompatybilna opcja oprogramowania Ethernet była włączona w oprogramowaniu systemowym sterownika CNC (FROM). Instalacja karty bez odpowiedniej licencji na opcję oprogramowania skutkuje nieaktywnością funkcji Ethernet.

Przed zamówieniem tej karty jako samodzielnego zamiennika należy zweryfikować konfigurację opcji sterownika CNC.

FAQ

P1: Karta A20B-8100-0670 jest zainstalowana, ale na ekranie SYSTEM nie pojawia się klawisz funkcyjny EMBED PORT. Co należy sprawdzić w pierwszej kolejności?

Najczęstszą przyczyną jest to, że opcja oprogramowania Ethernet nie jest włączona w module FROM sterownika CNC. Sprzęt karty Ethernet musi być dopasowany do aktywnej opcji oprogramowania w licencji sterownika CNC.

Sprawdź ekran opcji sterownika CNC (SYSTEM → [OPCJE]) pod kątem funkcji Ethernet.

Jeśli nie jest ona wymieniona lub nie jest włączona, karta nie może być aktywowana bez odpowiedniej opcji oprogramowania. Należy również upewnić się, że karta jest w pełni i prawidłowo osadzona w swoim gnieździe opcji.

P2: Czy karta A20B-8100-0670 może obsługiwać wywołania API FOCAS2 z nowoczesnego oprogramowania do monitorowania maszyn?

Tak. FOCAS1/Ethernet (który obsługuje karta A20B-8100-0670) i FOCAS2 dzielą kompatybilną bazę protokołów.

Większość nowoczesnego oprogramowania do monitorowania maszyn FANUC i adapterów MTConnect wykorzystujących bibliotekę FOCAS2 łączy się ze sterownikami CNC serii i przez port Ethernet, niezależnie od tego, czy karta jest dedykowana (typ A20B-8100-0670), czy jest to wbudowana funkcja Ethernet na płycie głównej.

Potwierdź wersję biblioteki FOCAS2 i kompatybilną serię sterowników CNC u dostawcy oprogramowania.

P3: Sterownik CNC jest typu zintegrowanego (zamontowanego na LCD) 16i-B lub 18i-B. Czy karta A20B-8100-0670 będzie pasować?

Karta A20B-8100-0670 jest przeznaczona wyłącznie dla samodzielnych jednostek CNC z dedykowanymi gniazdami opcji w szafie. Zintegrowane sterowniki CNC (zamontowane na LCD) serii 16i-B/18i-B/21i-B używają innej architektury gniazd opcji i innych kart interfejsu Ethernet.

Przed zamówieniem należy potwierdzić fizyczną architekturę sterownika CNC — jednostki samodzielne mają elektronikę w oddzielnej szafie, podczas gdy jednostki zintegrowane mają elektronikę zintegrowaną za panelem LCD.

P4: Ile jednoczesnych połączeń FOCAS obsługuje karta A20B-8100-0670?

Karta Ethernet obsługuje ograniczoną liczbę jednoczesnych połączeń TCP/IP zgodnie ze specyfikacją FOCAS1/Ethernet firmy FANUC — zazwyczaj do trzech jednoczesnych połączeń aplikacji. Próba otwarcia większej liczby połączeń niż obsługuje karta powoduje odmowy połączenia lub przekroczenia limitu czasu w oprogramowaniu aplikacji.

W środowiskach wymagających wielu jednoczesnych konsumentów danych, standardową architekturą jest pojedynczy koncentrator danych FOCAS2, który łączy się raz ze sterownikiem CNC i redystrybuuje dane.

P5: Po wymianie karty A20B-8100-0670 parametry Ethernet wydają się puste. Czy istnieje sposób na ich odzyskanie bez oryginalnych zapisów konfiguracyjnych?

Parametry Ethernet (adres IP, maska podsieci, ścieżka serwera DNC itp.) są przechowywane w pamięci SRAM sterownika CNC.

Jeśli karta została wymieniona bez wcześniejszego wykonania kopii zapasowej SRAM lub jeśli parametry zostały wyczyszczone podczas wymiany, należy je wprowadzić ręcznie.

Parametry dla FOCAS, DNC1 i Factolink są wprowadzane na ekranach parametrów SYSTEM → Ethernet.

W przypadku braku lokalnych zapisów należy skontaktować się z dokumentacją serwisową producenta obrabiarki lub z administratorem sieci fabrycznej w celu uzyskania oryginalnej konfiguracji IP.
