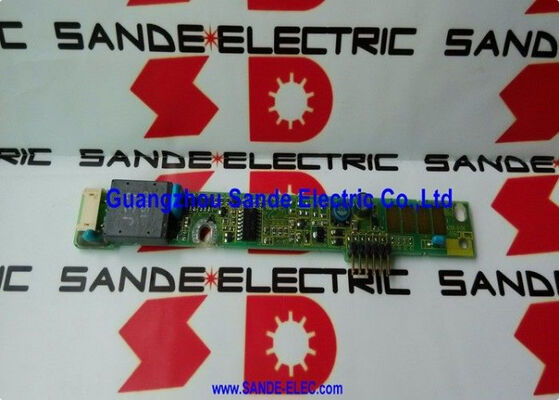

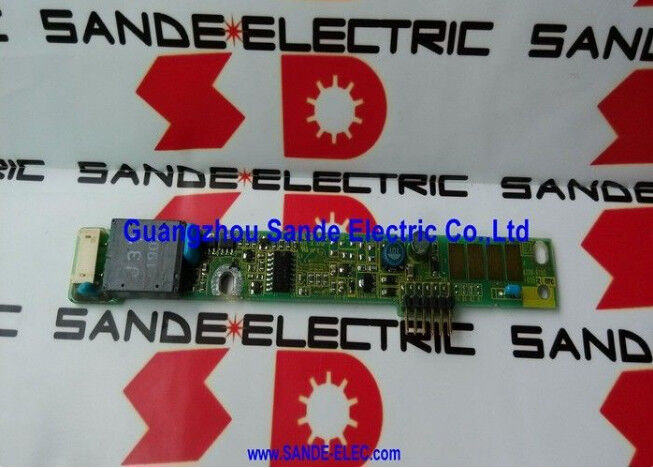

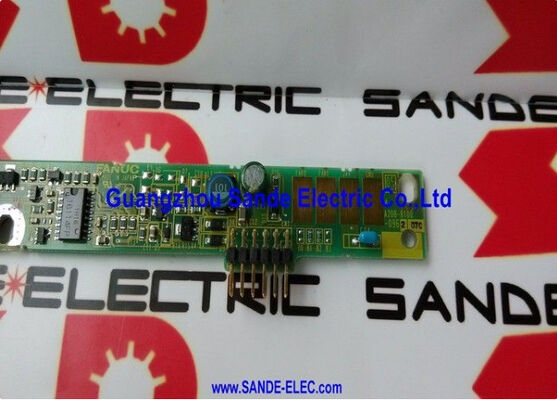

A20B-8100-0961 Płytka drukowana Fanuc A20B81000961 A2OB-8IOO-O96I

A20B-8100-0961 | FANUC 30i/31i/32i Model A Płytka drukowana z inwerterem podświetlenia LCD — 7,2 cala Monochromatyczna / CCFL / Zintegrowany i samodzielny LCD/MDI

Co robi ten falownik

A20B-8100-0961 przekształca niskie napięcie prądu stałego na prąd przemienny o wysokiej częstotliwości i wysokim napięciu, wymagany przez lampę podświetlającą CCFL.

Monochromatyczny panel LCD o przekątnej 7,2 cala nie generuje widocznego obrazu, jeśli nie świeci się lampa CCFL. Aby zapalić i utrzymać łuk, lampa potrzebuje około 600–1000 V prądu przemiennego przy częstotliwości 40–80 kHz – przy napięciach i częstotliwościach niespotykanych nigdzie indziej w systemie elektrycznym CNC. A20B-8100-0961 generuje to wysokie napięcie prądu przemiennego z niskiego napięcia prądu stałego dostępnego z zasilacza CNC.

W przypadku awarii tego falownika wyświetlacz gaśnie. System CNC w dalszym ciągu działa normalnie — programy działają, maszyna wykonuje cięcie — ale operator nie widzi interfejsu.

Kluczowe dane techniczne

Dwie prawidłowe konfiguracje

Ten sam A20B-8100-0961 obsługuje dwa typy instalacji wyświetlaczy fizycznych na platformie 30i Model A:

Zintegrowany sterownik serii i:Klawiatura LCD i MDI stanowią część zintegrowanej jednostki CNC. Wyświetlacz, klawiatura i główna elektronika CNC znajdują się w tym samym zespole – falownik znajduje się wewnątrz tej zintegrowanej jednostki.

Samodzielny cyfrowy moduł LCD/MDI:Oddzielny zespół LCD/MDI podłączony kablem do szafy CNC. Panel operatora znajduje się fizycznie z przodu maszyny; elektronika CNC znajduje się w szafie maszyny. Falownik znajduje się wewnątrz samodzielnego modułu LCD/MDI.

Obie konfiguracje wykorzystują ten sam monochromatyczny wyświetlacz CCFL o przekątnej 7,2 cala i ten sam falownik A20B-8100-0961.

Scenariusze zastosowań

Nagłe zaciemnienie wyświetlacza:Wyświetlacz centrum obróbczego modelu FANUC 30i gaśnie całkowicie. System CNC kontynuuje normalną pracę — monitorowanie cyklu za pośrednictwem maszyny pokazuje normalne cięcie. Falownik A20B-8100-0961 uległ awarii, powodując odcięcie napięcia napędu CCFL. Wymiana przywraca wyświetlacz.

Progresywne przyciemnianie wyświetlacza:7,2-calowy wyświetlacz CNC modelu 31i A przyciemnia się stopniowo w miarę upływu miesięcy. Zubożenie rtęci w CCFL ostatecznie osiąga punkt, w którym falownik nie jest w stanie tego skompensować. Wymiana zarówno lampy A20B-8100-0961 jak i lampy CCFL przywraca pełną jasność.

Często zadawane pytania

P1: Czy A20B-8100-0961 jest kompatybilny z systemami 30i Model B lub kolorowym wyświetlaczem LCD 30i?

Nie. W opisie wyraźnie jest napisane: „30i, 31i, 32i model A tylko z monochromatycznym monitorem LCD Fanuc 7,2″”. Warianty Modelu B i konfiguracje kolorowego wyświetlacza LCD wykorzystują różne płytki PCB falownika. Przed złożeniem zamówienia potwierdź oznaczenie modelu CNC i typ wyświetlacza na podstawie sprzętu.

P2: Jak sprawdzić, czy A20B-8100-0961 uległ awarii w porównaniu z lampą CCFL?

Obydwa powodują ciemny lub przyćmiony wyświetlacz. Zmierz moc wyjściową falownika przy zasilaniu: sprawny falownik wytwarza wysokie napięcie prądu przemiennego na złączu lampy nawet wtedy, gdy lampa jest uszkodzona. Żadne wyjście HV nie wskazuje na falownik. Wyjście HV obecne, ale lampa nie świeci, wskazuje na lampę CCFL. W praktyce, w przypadku znacznego wieku wyświetlacza, najpewniejszym rozwiązaniem jest łączna wymiana falownika i lampy CCFL.

P3: Czy przyciemniony wyświetlacz może oznaczać awarię falownika, czy zawsze jest to wina lampy CCFL?

Stopniowe przyciemnianie na przestrzeni miesięcy oznacza zwykle starzenie się lampy CCFL (wyczerpanie się rtęci). Falownik reguluje, aby utrzymać prąd lampy, ale nie może w pełni skompensować wyczerpanej lampy. Nagłe przyciemnienie lub przerywane zachowanie wyświetlacza (praca, a następnie przyciemnienie) częściej wskazuje na falownik.

P4: Czy wymiana A20B-8100-0961 wymaga konfiguracji oprogramowania CNC?

Nie. Falownik jest elementem sprzętowym służącym do konwersji mocy. Zamontowanie zamiennika przywraca napęd CCFL natychmiast po włączeniu zasilania. Nie są wymagane żadne zmiany parametrów CNC ani oprogramowania.

P5: Czy zestaw monochromatycznego wyświetlacza o przekątnej 7,2 cala nadal nadaje się do użytku?

Tak. Model 30i A to dojrzała, ale aktywnie wykorzystywana platforma — części serwisowe do wyświetlaczy pozostają na rynku wtórnym.
