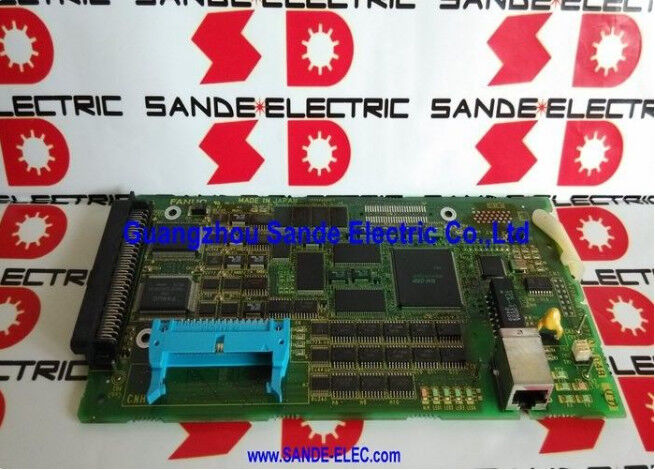

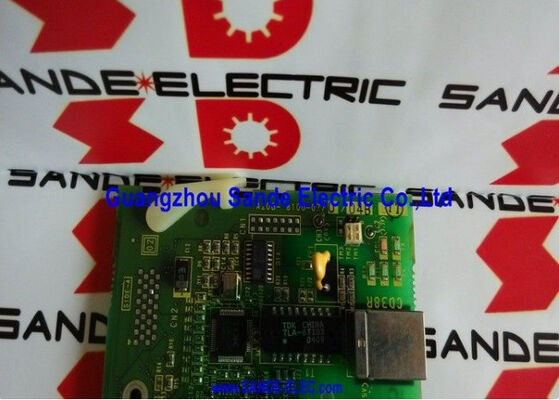

A20B-8101-0240 Płytka drukowana Fanuc A20B81010240 A2OB-8IOI-O24O

FANUC A20B-8101-0240 | Płytka drukowana interfejsu komunikacyjnego DeviceNet serii A20B-8101

Komunikacja DeviceNet na poziomie płyty

A20B-8101-0240 to płytka drukowana interfejsu komunikacyjnego DeviceNet – płyta zapewniająca połączenie sieciowe DeviceNet w sterowniku CNC lub robocie FANUC. DeviceNet to protokół magistrali polowej firmy z rodziny CIP (Common Industrial Protocol), szeroko stosowany w północnoamerykańskich i globalnych środowiskach automatyki do łączenia sterowników PLC, napędów, czujników i innych urządzeń polowych za pośrednictwem współdzielonej sieci szeregowej. Gdy sterownik FANUC jest zintegrowany z maszyną lub komórką produkcyjną, która wykorzystuje DeviceNet do obsługi wejść/wyjść, konfiguracji urządzeń lub komunikacji między sterownikami, płyta taka jak ta jest sprzętem, który umożliwia tę integrację na poziomie komunikacyjnym sterownika.

W przeciwieństwie do głównej płytki drukowanej sterownika (która przetwarza funkcje CNC) lub modułów pamięci (które przechowują programy i parametry), jest to płyta interfejsu specyficznego dla protokołu. Cała jej funkcja jest zdefiniowana przez obsługiwany protokół sieciowy – w tym przypadku DeviceNet – a jej rola w zainstalowanym systemie jest określana przez konfigurację sieci, która została ustawiona podczas pierwotnej budowy maszyny lub komórki.

Ma to znaczenie w przypadku prac serwisowych. Płyta obsługująca określony protokół pod określonym adresem sieciowym zawiera konfigurację powiązaną z istniejącym systemem. Wymiana A20B-8101-0240 na inny typ płyty komunikacyjnej – nawet taki, który fizycznie pasuje do tego samego gniazda – zmienia protokół komunikacyjny i przerywa integrację sieciową bez pełnej rekonfiguracji systemu. Wymagana jest wymiana na identyczny model.

Kluczowe specyfikacje

Konfiguracja sieci DeviceNet po wymianie

A20B-8101-0240 nie przechowuje żadnych parametrów osi CNC ani programów części. Po fizycznej wymianie należy zweryfikować lub ponownie załadować konfigurację DeviceNet sterownika – adres węzła, mapowanie danych i wszelkie ustawienia po stronie skanera – aby przywrócić pierwotne zachowanie sieci. Parametry CNC sterownika (ustawienia osi, parametry serwo) są przechowywane w modułach pamięci SRAM/FROM i nie są dotknięte wymianą płyty komunikacyjnej.

FAQ

P1: Co robi A20B-8101-0240 w sterowniku FANUC?

Zapewnia interfejs sieciowy DeviceNet. Płyta obsługuje komunikację między sterownikiem FANUC a podłączoną do niego siecią DeviceNet – wysyłając i odbierając dane wejść/wyjść, status urządzeń i komunikaty konfiguracyjne zgodnie z protokołem DeviceNet. Bez tej płyty sterownik skonfigurowany do komunikacji DeviceNet nie może uczestniczyć w tej sieci.

P2: Czy inna płyta komunikacyjna A20B-8101 może zastąpić model -0240?

Tylko jeśli zapewnia ten sam interfejs protokołu DeviceNet. Różne sufiksy w serii A20B-8101 obsługują różne protokoły komunikacyjne lub różne konfiguracje sieciowe. Płyta dla innego protokołu nie może pełnić roli DeviceNet, którą zapewnia model -0240. Przed zamówieniem jakiejkolwiek wymiany należy potwierdzić numer części -0240 z etykiety zainstalowanej płyty.

P3: Czy wymiana A20B-8101-0240 wymaga zmian parametrów CNC?

Parametry osi CNC i programy są przechowywane w modułach pamięci SRAM/FROM, a nie na tej płycie komunikacyjnej – te nie są dotknięte wymianą. Jednakże konfiguracja sieci DeviceNet (adres węzła, mapowanie danych wejść/wyjść, ustawienia skanera) musi zostać zweryfikowana i przywrócona po wymianie, aby zapewnić, że sterownik wznowi swoją pierwotną rolę w sieci.

P4: Jak ustawiany jest adres węzła DeviceNet na A20B-8101-0240?

Adres węzła dla płyt FANUC DeviceNet jest konfigurowany za pomocą ustawień sieciowych sterownika FANUC, a nie fizycznych przełączników DIP na płycie. Adres musi być zgodny z tym, czego oczekuje skaner DeviceNet (urządzenie nadrzędne w sieci) dla tego węzła. Po wymianie należy zweryfikować ustawienie adresu węzła przed ponownym podłączeniem sterownika do sieci.

P5: Skąd pochodzi A20B-8101-0240?

Z rynku wtórnego sterowników CNC i robotów FANUC – od specjalistów od płytek drukowanych komunikacyjnych i dealerów części FANUC. Należy dokładnie sprawdzić numer części -0240 i upewnić się, że płyta zapewnia funkcjonalność interfejsu DeviceNet (a nie inny protokół z rodziny CIP, taki jak EtherNet/IP, który wykorzystuje inny sprzęt). Do transportu i przechowywania wymagane jest bezpieczne obchodzenie się z ESD i opakowanie antystatyczne.
