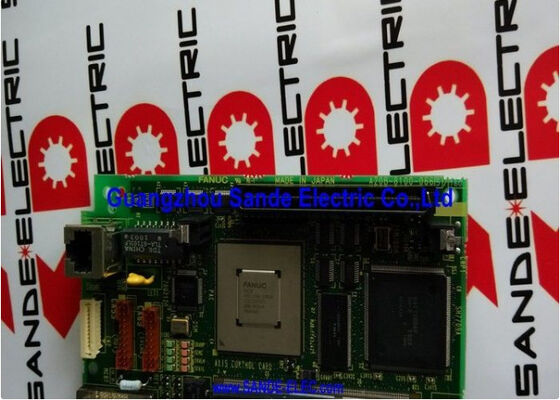

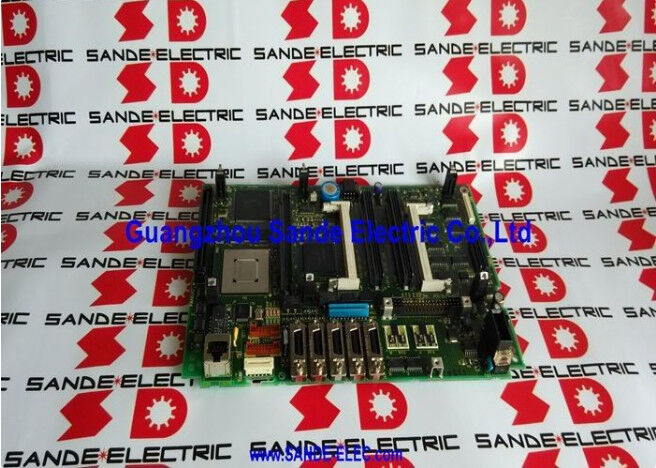

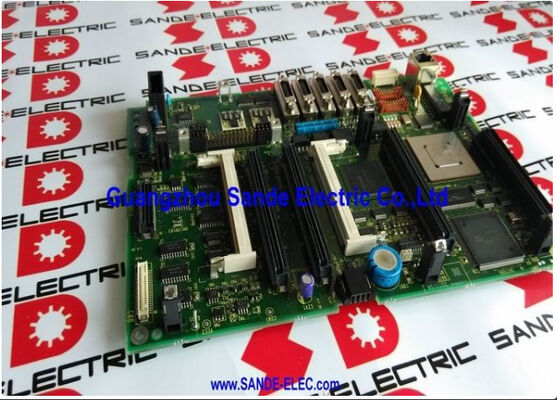

A20B-8101-0285 Płytka drukowana Fanuc A20B81010285 A2OB-8IOI-O285

FANUC A20B-8101-0285 | Seria 0i-C Mate Główna Płyta PCB — Zintegrowana Płyta Główna CNC A20B-8101, Interfejs Serwo FSSB, Pochodzenie Japonia

Przegląd

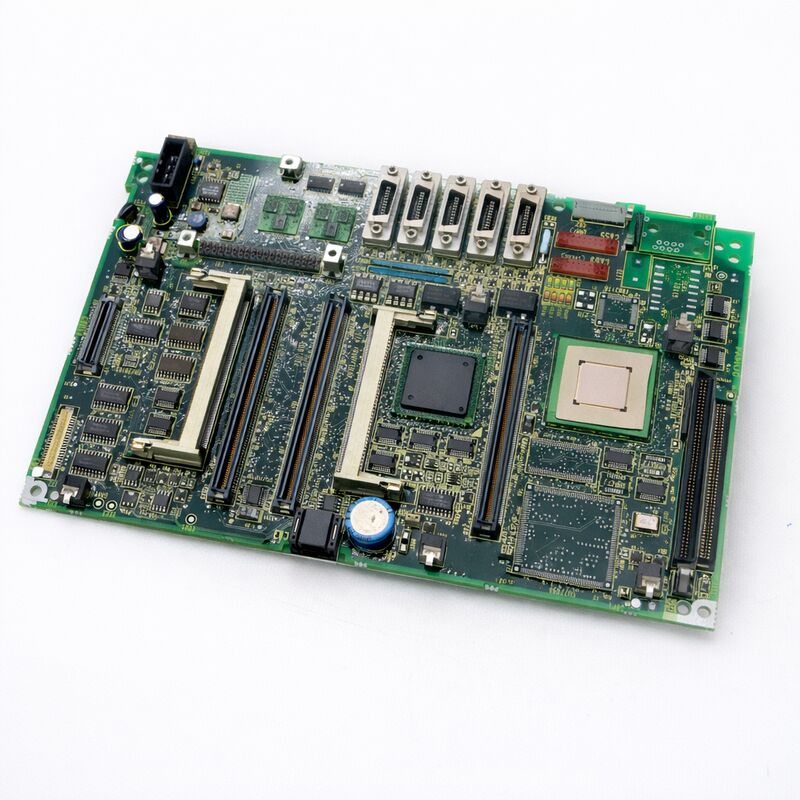

FANUC A20B-8101-0285 to główna płyta PCB dla FANUC Series 0i-C Mate — pierwszej generacji platformy 0i-Mate, która standardowo wykorzystuje komunikację FSSB (Fibre-optic Serial Servo Bus), wprowadzając cyfrowe, szybkie zamknięcie pętli serwo w kompaktowym, zorientowanym na wartość pakiecie CNC.

Oznaczenie "Mate" miało specyficzne znaczenie w hierarchii produktów FANUC: identyfikowało ono podstawową konfigurację danej generacji CNC, dostarczaną po niższych kosztach systemowych niż wariant z pełnym wyposażeniem, z ograniczeniami maksymalnej liczby osi i dostępnego zestawu opcji, które odpowiadały potrzebom kompaktowych obrabiarek, nie przekraczając specyfikacji sterownika.

Generacja 0i-C — zarówno pełna 0i-C, jak i 0i-Mate-C — pojawiła się około 2003 roku jako odpowiedź FANUC na potrzebę poprawy wydajności serwo i łączności cyfrowej magistrali na rynku średniej klasy CNC.

Poprzedzająca ją seria 0i-B ustanowiła platformę; seria 0i-C ją udoskonaliła dzięki lepszej implementacji FSSB i zaktualizowanemu oprogramowaniu serwo, które poprawiło wydajność błędu śledzenia i dokładność konturu przy wysokich prędkościach.

Dla producentów kompaktowych tokarek CNC i centrów obróbczych 3-osiowych, 0i-C Mate z główną płytą A20B-8101-0285 oferował atrakcyjny pakiet: sprawdzoną platformę sterowania FANUC, napędy serwo oparte na FSSB i wystarczająco wydajny PMC do sterowania typowymi funkcjami maszyny — w cenie, która utrzymywała konkurencyjność gotowej maszyny.

7-calowy monochromatyczny ekran jest diagnostyczny dla ery 0i-Mate-C. Był to standardowy interfejs operatora dla wersji Mate w całej generacji 0i-C — przejrzysty, funkcjonalny i znajomy dla operatorów, którzy pracowali na maszynach serii 0i.

Dopiero w generacji 0i-D ekrany LCD w kolorze stały się dostępne na platformie Mate, a 7-calowy monochromatyczny wyświetlacz pozostaje jednym z rozpoznawalnych identyfikatorów maszyn wyposażonych w 0i-Mate-C w terenie.

Kluczowe specyfikacje

0i-Mate-C w ekosystemie obrabiarek — gdzie był używany

0i-C Mate znalazł najsilniejsze zastosowanie w segmencie kompaktowych tokarek CNC — maszyn produkujących toczone elementy do podzespołów samochodowych, elementów złącznych, złącz hydraulicznych, złączy elektrycznych i podobnych precyzyjnych części w dużych ilościach.

Dla tych maszyn, konfiguracja 2-osiowa (X i Z) 0i-Mate-TC ze sterowaniem wrzeciona była dokładnie tym, czego potrzebowano.

PMC miał wystarczającą pojemność I/O i złożoność drabinki, aby obsłużyć pomocnicze funkcje normalnej tokarki CNC — interfejs podajnika prętów, sterowanie chłodzeniem, konik, monitorowanie ciśnienia uchwytu i przenośnik wiórów — bez potrzeby rozszerzonej pojemności pełnego 0i-TC.

0i-Mate-MC obsługiwał pionowe centra obróbcze 3-osiowe z niższej półki rynkowej — maszyny z przesuwem stołu w zakresie 400–600 mm, odpowiednie do pracy prototypowej, produkcji krótkich serii i zastosowań edukacyjnych.

Dla tych maszyn, jednoczesna interpolacja 3-osiowa z systemem serwo klasy FANUC była głównym wymogiem, a ograniczenie Mate do 3 osi nie stanowiło przeszkody.

Czego 0i-Mate-C nie oferował, a co oferował pełny 0i-C: liczba osi powyżej 3 (wykluczając integrację 4-osiowego stołu obrotowego bez kreatywnych obejść), rozszerzona pojemność drabinki PMC, szybkie pomijanie i inne zaawansowane opcje oraz kolorowy wyświetlacz.

Dla maszyn, w których te możliwości były potrzebne, pełny 0i-C był odpowiednim wyborem.

Kopia zapasowa danych — niezbędna przed każdą wymianą płyty

A20B-8101-0285 przechowuje dane operacyjne maszyny w zintegrowanych obszarach pamięci FROM i SRAM. Przed demontażem płyty w celu wymiany, obowiązkowe jest wykonanie pełnej kopii zapasowej następujących danych: wszystkie parametry CNC (ponad 1000 indywidualnych ustawień definiujących limity przesuwu osi, wzmocnienia serwo, limity sprawdzania programów, zachowanie interpolacji i każdą inną funkcję CNC), wszystkie programy części zapisane w pamięci CNC, program drabinki PMC i parametry PMC, biblioteka makr, jeśli istnieje, oraz dane offsetów narzędzi i współrzędnych obrabianego przedmiotu.

W 0i-Mate-C, nośnik I/O do tworzenia kopii zapasowych zależy od tego, co maszyna ma dostępne: karta pamięci (PCMCIA w tej generacji), połączenie szeregowe RS-232C lub w niektórych konfiguracjach połączenie I/O link.

Ograniczona przestrzeń ekranu 7-calowego monochromatycznego wyświetlacza sprawia, że menu kopii zapasowych są nieco bardziej wymagające nawigacyjnie niż w późniejszych CNC z kolorowym ekranem, ale procedura jest dobrze udokumentowana w instrukcji konserwacji 0i-Mate-C.

Po zainstalowaniu zamiennej płyty i załadowaniu wszystkich danych z kopii zapasowej, maszyna musi przejść cykl powrotu do pozycji zerowej, a dokładność osi powinna zostać zweryfikowana za pomocą cięcia próbnego lub pomiaru za pomocą przyrządu przed powrotem maszyny do produkcji.

Tablica diagnostyczna LED — odczyt stanu rozruchu płyty

Płyta A20B-8101-0285, podobnie jak większość płyt głównych FANUC, posiada szereg diod LED na swojej powierzchni, które wyświetlają postęp rozruchu i wszelkie błędy występujące podczas inicjalizacji.

Diody LED cyklicznie przechodzą przez zdefiniowaną sekwencję, gdy procesor wykonuje autotest: sprawdzenie zasilania, suma kontrolna ROM, test SRAM, próba inicjalizacji systemu serwo i tak dalej.

Awaria na dowolnym etagu powoduje zatrzymanie sekwencji LED na określonym wzorcu.

Wzorce LED i ich znaczenie są udokumentowane w instrukcji konserwacji 0i-Mate-C. Dla inżynierów serwisu zajmujących się maszyną, która nie może ukończyć rozruchu, odczytanie stanu LED w momencie awarii jest pierwszym krokiem diagnostycznym — zawęża on problem do konkretnego podsystemu i pomaga określić, czy awarii uległa płyta główna, czy też problem zewnętrzny (rozładowana bateria SRAM, błąd kabla FSSB, awaria wzmacniacza serwo) uniemożliwia normalne zakończenie rozruchu.

Często zadawane pytania

P1: Po wymianie A20B-8101-0285 i załadowaniu wszystkich danych z kopii zapasowej, osie się nie poruszają, a CNC wyświetla "SV-417 Analog output error". Co to jest?

SV-417 zazwyczaj wskazuje na problem z połączeniem FSSB lub inicjalizacją wzmacniacza serwo. Po wymianie płyty głównej należy sprawdzić połączenie kabla FSSB — upewnić się, że kabel światłowodowy jest prawidłowo osadzony w złączu FSSB płyty głównej i na końcu wzmacniacza serwo.

Sprawdź również, czy parametry przypisania osi FSSB zostały prawidłowo przywrócone z kopii zapasowej.

Jeśli FSSB nie może nawiązać komunikacji, wszystkie osie serwo będą wykazywać błędy gotowości.

Jeśli kabel światłowodowy i parametry są prawidłowe, zasil wzmacniacze serwo niezależnie (jeśli to możliwe), aby sprawdzić ich stan LED.

P2: Wyświetlacz 0i-Mate-C pokazuje "B-64305EN" lub podobny tekst referencyjny podczas określonego ekranu. Czy to normalne?

Wyświetlacze CNC FANUC czasami pokazują wewnętrzne ciągi referencyjne lub tekst wersji oprogramowania podczas ekranów diagnostycznych lub konfiguracji. Jest to normalne zachowanie oprogramowania układowego i nie wskazuje na błąd płyty.

Główne wskaźniki problemów z wyświetlaczem lub płytą to: wyświetlacz w ogóle się nie zapala, wyświetlacz pokazuje zniekształcone znaki na wszystkich ekranach (nie tylko komunikat diagnostyczny) lub normalne ekrany operacyjne maszyny są niedostępne.

Jeśli tylko jeden lub kilka ekranów pokazuje nieoczekiwany tekst, podczas gdy normalne działanie nadal przebiega, jest to zazwyczaj kwestia konfiguracji parametrów, a nie usterka sprzętowa.

P3: Numer seryjny maszyny CNC (ID maszyny) jest przechowywany na płycie głównej. Czy można go odzyskać po wymianie płyty?

Numer seryjny CNC i identyfikacja oprogramowania systemowego są przechowywane w obszarze FROM płyty i są częścią normalnej procedury tworzenia kopii zapasowej/przywracania. Jeśli dane oryginalnej płyty zostały zarchiwizowane przed awarią, a przywracanie zostało zakończone, numer seryjny CNC zapisany w pamięci sterownika zostanie przywrócony.

Jednak fizyczna etykieta z numerem seryjnym na oryginalnej płycie nie może zostać przeniesiona na płytę zamienną.

Jeśli numer seryjny CNC jest używany do śledzenia rejestracji opcji lub zapisów konserwacyjnych, zaktualizuj te zapisy, aby odzwierciedlić fizyczny numer seryjny nowej płyty i zaznacz, że funkcjonalny numer seryjny CNC w oprogramowaniu został przywrócony z kopii zapasowej.

P4: Maszyna 0i-Mate-C ma tylko 2 osie serwo (konfiguracja tokarki). Zamienna A20B-8101-0285 pokazuje poprawne ustawienia parametrów, ale jedna oś nie reaguje. Co należy sprawdzić?

W 0i-Mate-TC dwie osie serwo (X i Z) łączą się ze wzmacniaczami serwo poprzez łańcuch FSSB. Jeśli jedna oś nie reaguje po wymianie płyty z poprawnymi parametrami, zweryfikuj przypisanie osi FSSB — parametr, który określa, która pozycja FSSB odpowiada której osi CNC.

Jeśli przypisanie FSSB nie odpowiada fizycznej kolejności łańcucha wzmacniaczy, CNC poleca jedną oś, ale reaguje inny wzmacniacz.

Sprawdź również, czy kabel enkodera dla nie reagującej osi jest prawidłowo podłączony — odłączony kabel enkodera uniemożliwia inicjalizację tej osi, nawet jeśli łącze poleceń FSSB działa.

P5: Czy A20B-8101-0285 jest kompatybilna z główną płytą 0i-C (nie-Mate) i czy może rozszerzyć maszynę Mate do 4 osi?

Nie. 0i-Mate-C i pełny 0i-C używają różnych płyt głównych z różnymi konfiguracjami oprogramowania.

A20B-8101-0285 to płyta specyficzna dla Mate, a jej zintegrowane oprogramowanie obsługuje maksymalną liczbę osi Mate.

Dodanie 4. osi do maszyny 0i-Mate-C wymagałoby wymiany całego systemu CNC na pełną konfigurację 0i-C — inna płyta główna, inna rejestracja oprogramowania i potencjalnie inny sprzęt serwo.

Nie jest to prosta wymiana płyty, a raczej projekt modernizacji systemu CNC, a nie wymiana serwisowa.
