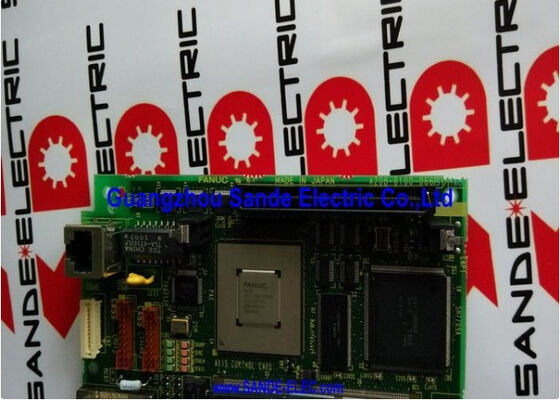

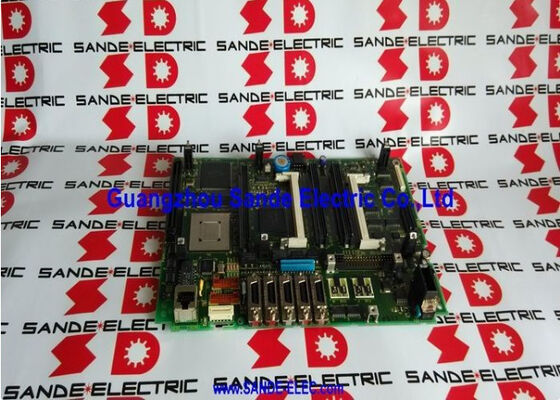

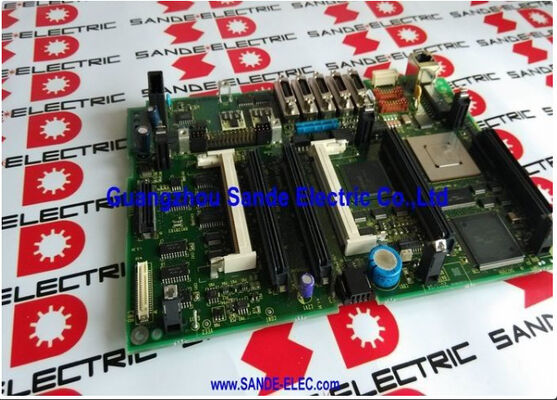

A20B-8101-0401 Płytka drukowana Fanuc A20B81010401 A2OB-8IOI-O4OI

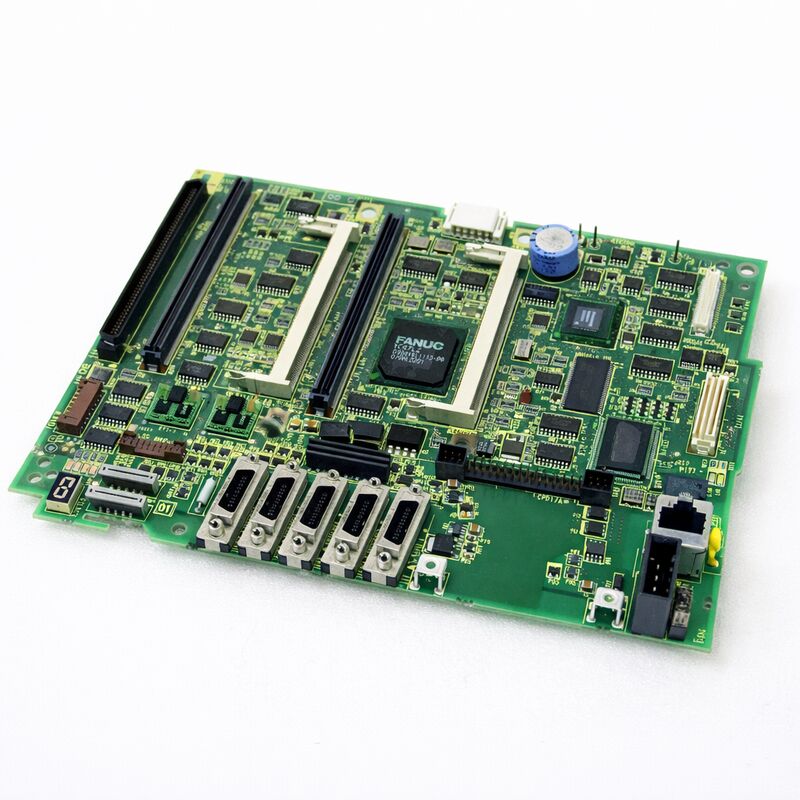

FANUC A20B-8101-0401∙ Główny PCB A5 dla serii 30i/31i/32i-A

Przegląd

W sprawieFANUC A20B-8101-0401jest płytą główną jednej z najzdolniejszych generacji CNC firmy FANUC. Seria 30i/31i/32i-A reprezentuje wysokiej wydajności poziom kontrolerów FANUC z serii imaszyny wieloosioweCentrum obróbki pięcioosiowej.

Centrum obróbiania złożonych. Maszyny do szlifowania biegów. Linie FMS wielopaletowe. To maszyny, w których mieszka rodzina 30i/31i/32i.

Określenie A5 odnosi się do przeglądu sprzętu tej płyty w ramach cyklu życia produktu serii 30i/31i/32i-A.

Jest następcą wcześniejszych wariantów płyt głównych i zawiera aktualizacje sprzętowe FANUC w celu spełnienia wymagań w zakresie niezawodności i kompatybilności, które nagromadziły się podczas wdrażania w terenie wcześniejszych wersji.

Gdy FANUC wypuszcza zaktualizowany wariant płyty głównej, taki jak A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Specyfikacja "bez funkcji PC" jest ważnym szczegółem zamówień publicznych.

Seria 30i/31i/32i była oferowana w dwóch konfiguracjach: standardowej (bez zintegrowanego komputera) i z zintegrowaną funkcją komputera.

Wariant funkcji PC uruchamia wbudowany komputer Windows na tej samej płytce głównej, umożliwiając otwarte funkcje CNC FANUC, niestandardowy rozwój interfejsu HMI i oprogramowanie aplikacyjne oparte na komputerze.

A20B-8101-0401 jest wariantem niepowiązanym z komputerem osobistym. Nie jest wymienny z płyta główną funkcji PC. Konfiguracja sprzętu, złączy i oprogramowania różni się między nimi.

Główne specyfikacje

Montowanie ekranów LCD/MDI

Seria 30i/31i/32i-A wykorzystuje inną architekturę fizyczną niż wcześniejsze sterowniki FANUC serii i. W serii 16i/18i główna płyta mieści się wewnątrz szafki sterującej na półce.W 30i/31i/32i-A, główna płyta jest zamontowana bezpośrednio na tylnej stronie urządzenia LCD/MDI panel operatora.

Dzięki tej integracji zmniejsza się całkowity zasięg szafki i uproszcza okablowanie, ale zmienia ona procedurę konserwacji.

Aby uzyskać dostęp do urządzenia A20B-8101-0401, paneł operatora musi być otwarty lub urządzenie LCD/MDI musi zostać usunięte z maszyny.

Płyta jest dostępna z tyłu panela, co oznacza, że często można ją wymienić na maszynie bez całkowitego demontażu szafki sterującej.

Jednak położenie montu urządzenia LCD/MDI, czasami wysoko na maszynie, czasem w zawieszeniu, oznacza, że warunki dostępu znacznie się różnią w zależności od konstrukcji maszyny.

Przed rozpoczęciem zaplanuj dostęp, sprawdź, jakie narzędzia są potrzebne, sprawdź, czy tablica jest sprawdzona i gotowa.

Zapewnienie pamięci SRAM i przeładowanie jest najbardziej czasochłonną częścią procedury ̇ sama wymiana fizycznej płyty, po ustaleniu dostępu, jest prosta.

Dane SRAM - krytyczny etap tworzenia kopii zapasowych

A20B-8101-0401 ma interfejs z modułami FROM/SRAM, które zawierają wszystkie dane dotyczące maszyny.

Obejmuje to parametry CNC, program drabiny PMC (Programmable Machine Controller), dane offsetowe narzędzi, systemy współrzędnych pracy i zapisane programy części.

Żadne z tych danych nie znajdują się na samej płycie głównej, lecz na modułach FROM/SRAM.

Niektóre konfiguracje kontrolerów przechowują jednak dane związane z uruchamianiem w pamięci SRAM, które muszą być starannie zarządzane podczas wymiany płyty.

przed uruchomieniem, wykorzystaj funkcję zapasową ekranu rozruchu FANUC, transfer DNC lub kartę pamięci FANUC, aby przechwycić cały zestaw danych.przywrócenie danych SRAM przed próbą normalnej pracy.

Przesunięcie tego kroku powoduje sytuację, w której maszyna nie może działać, parametry są na domyślnych wartościach, PMC nie ma drabiny do wykonania, a części programów zniknęły.

Pięć minut rezerwy przed rozpoczęciem pracy może zaoszczędzić wiele godzin ponownego wejścia.

Częste pytania

P1: Po zastąpieniu A20B-8101-0401 CNC wyświetla alarm "SR" lub błędy uruchamiania związane z pamięcią.

Alarmy SR podczas uruchamiania zazwyczaj wskazują, że dane SRAM nie zostały poprawnie przywrócone po wymianie płyty.Jeśli proces tworzenia kopii zapasowych został przerwany lub użyto niewłaściwego pliku danych, CNC uruchomi z uszkodzonymi lub niekompletnymi danymi parametrów.

Użyj menu startowego FANUC do ponownego ładowania obrazu SRAM z nośnika zapasowego.skontaktuj się z FANUC lub certyfikowanym inżynierem .

P2: Czy A20B-8101-0401 może zastąpić wcześniejszą płytę główną A20B-8101-0400 w CNC serii 30i/31i-A?

Tak. -0401 (rewizja A5) jest zaktualizowanym zastępstwem dla -0400 i wcześniejszych wariantów płyt głównych w rodzinie 30i/31i/32i-A.

FANUC wyznacza nowe wersje sprzętowe jako zastępstwo dla wszystkich poprzednich wariantów, więc -0401 jest odpowiedni dla każdej maszyny 30i/31i/32i-A, która używała wcześniejszej płyty głównej poza komputerem.

Przed złożeniem zamówienia należy potwierdzić, że maszyna używa konfiguracji niepowiązanej z komputerem osobistym.

P3: Maszyna używa 15-calowego kolorowego panelu LCD. Czy A20B-8101-0401 obsługuje ten wyświetlacz?

Płyta główna A20B-8101-0401 łączy się z jednostką LCD za pośrednictwem interfejsu wyświetlacza zintegrowanego z zespołem LCD/MDI.

Kompatybilność płyty z rozmiarem wyświetlacza jest zazwyczaj określana przez ogólną konfigurację systemu CNC, a nie tylko przez płytę główną.

Jeśli oryginalna płyta główna działała z 15-calowym panelem kolorowym, bezpośrednia wymiana z A20B-8101-0401 również będzie działać z tym panelem.

W przypadku wątpliwości należy sprawdzić, czy specyfikacja interfejsu wyświetlacza pasuje do wyposażenia deski zamiennej i zainstalowanego urządzenia LCD.

P4: Jak długo trwa zwykle pełna procedura wymiany A20B-8101-0401?

Dla technika z doświadczeniem w obsłudze sprzętu 30i/31i/32i-A cała procedura ̇ tworzenie kopii zapasowej pamięci SRAM, wymiana fizycznej płyty, przywracanie pamięci SRAM i weryfikacja funkcjonalna ̇ zazwyczaj trwa od 2 do 4 godzin.Sama wymiana fizyczna trwa od 30 do 60 minut w zależności od dostępu do panelu..

Większość pozostałego czasu zajmuje tworzenie kopii zapasowych i przywracanie pamięci SRAM, w tym weryfikacja.

Po raz pierwszy w nieznanej konfiguracji maszyny proces trwa dłużej, a dostępność podręcznika obsługi technicznej FANUC dla danej maszyny znacznie przyspiesza proces.

P5: Po zainstalowaniu nowego A20B-8101-0401 CNC wywołuje "SYSTEM ALARM" przy uruchomieniu. Wyświetlacz wyświetla kod błędu. Jak należy to zbadać?

Alarm systemu natychmiast po instalacji deski zwykle wskazuje na jedną z trzech rzeczy: niepełne przywrócenie danych SRAM,niezgodność konfiguracji sprzętu (np. karta CPU lub moduł FROM/SRAM niewłaściwie ustawiony), lub problem z połączeniem fizycznym (kabel nie został w pełni ponownie podłączony podczas ponownej instalacji).

Sprawdź, czy wszystkie moduły są ustawione. Wciśnij każdy moduł plug-in w jego złącze. Sprawdź, czy wszystkie kable są ponownie podłączone. Następnie spróbuj przywrócić SRAM z menu uruchamiania.

Jeżeli alarm utrzymuje się po przeprowadzeniu tych kontroli, należy odnotować konkretny kod błędu i odnieść go do podręcznika obsługi technicznej serii 30i/31i/32i-A FANUC (B-63945EN).
