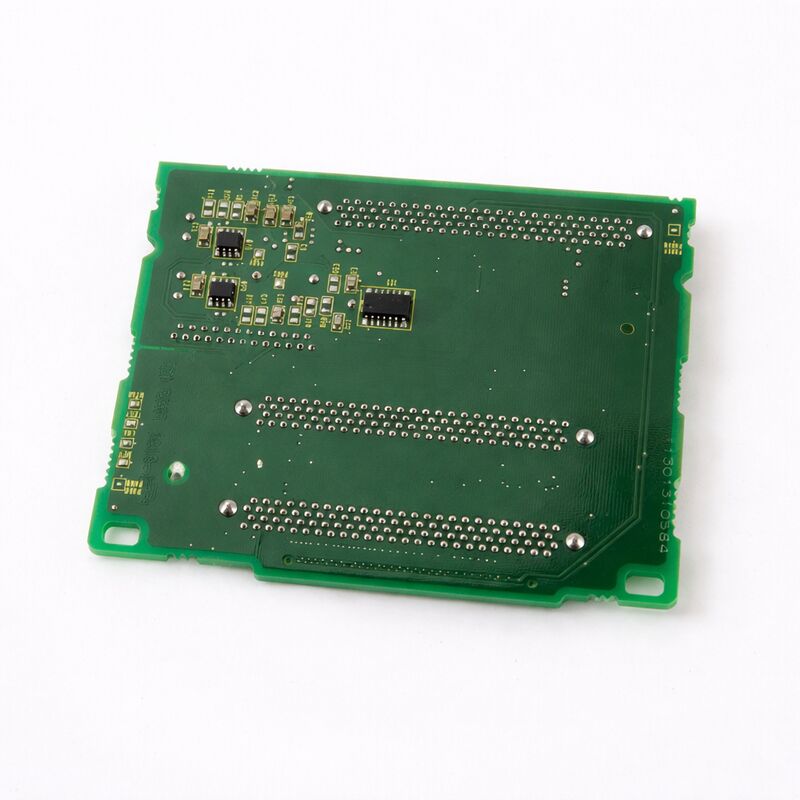

A20B-8101-0440 Płytka drukowana Fanuc A20B81010440 A2OB-8IOI-O44O

FANUC A20B-8101-0440 | Główna płyta sterująca CNC — Seria A20B-8101 High-End CNC, przemysłowa płyta sterująca CNC, pochodzenie Japonia

Przegląd

Płyta FANUC A20B-8101-0440 należy do jednej z najbardziej zaawansowanych technicznie rodzin płyt, jakie FANUC wyprodukował — serii A20B-8101 dla generacji sterowników CNC 30i/31i/32i.

Jest to rodzina płyt dla maszyn, które przesuwają granice możliwości obróbki CNC: pięcioosiowe jednoczesne cięcie komponentów lotniczych, wielościeżkowe toczenie i frezowanie na złożonych centrach obróbczych, nano-interpolacja na powierzchniach optycznych i zsynchronizowane operacje wielowrzecionowe na liniach transferowych.

Każda funkcja wykonywana przez sterownik CNC działa poprzez sprzęt w serii A20B-8101.

Procesor głównej płyty obsługuje jednocześnie obliczenia interpolacyjne, komunikację serwo, interfejs wrzeciona i wykonanie drabinki PMC, wszystko w ramach czasów cyklu, które utrzymują maszynę w ruchu z zadanymi prędkościami posuwu bez przerw.

Obwody komunikacyjne płyty — FSSB dla wzmacniaczy serwo, I/O Link dla wejść/wyjść maszyny, łącza szeregowe wrzeciona dla napędów wrzeciona — obsługują dziesiątki jednoczesnych wymian danych o wysokiej prędkości co milisekundę.

Płyta A20B-8101-0440 reprezentuje ten poziom sprzętu sterującego.

Podobnie jak wszystkie płyty z tej rodziny, pracuje w wymagającym środowisku produkcyjnej obrabiarki: cykle termiczne podczas nagrzewania i chłodzenia maszyny, wibracje z procesu obróbki przenoszone przez konstrukcję maszyny oraz środowisko elektryczne szafy dzielonej z serwonapędami dużej mocy i wzmacniaczami wrzeciona.

FANUC projektuje te płyty z myślą o tym środowisku — komponenty klasy przemysłowej, staranne rozmieszczenie PCB dla odporności na zakłócenia elektromagnetyczne (EMC) oraz systemy złączy przystosowane do wymagań mechanicznych użytku produkcyjnego.

Kluczowe specyfikacje

Architektura rodziny A20B-8101

Seria A20B-8101 jest obszerna i obejmuje wiele różnych funkcji. Zrozumienie, gdzie pasuje model -0440, wymaga krótkiego spojrzenia na strukturę rodziny.

Płyty o najniższych numerach w rodzinie (A20B-8101-0010 do około -0100) obejmują płyty opcji i komunikacji: -0030 to płyta Fast Ethernet, -0050 to master Profibus, -0100 to slave Profibus, -0220 to master DeviceNet, -0330 to slave DeviceNet.

Są to płyty opcji, które podłącza się do gniazd rozszerzeń głównej płyty, aby dodać możliwości komunikacyjne.

Płyty o wyższych numerach obejmują główne płyty CPU dla różnych generacji i konfiguracji sprzętowych 30i/31i/32i-A: -0360 do -0403 obejmują zakres głównych płyt, w tym warianty SA (standalone) i nie-SA.

Poza tymi, płyty z zakresu -0440 i wyższych obejmują warianty późniejszych generacji i specjalistyczne konfiguracje w rodzinie 30i/31i/32i-A.

Wszystkie płyty z tej rodziny dzielą te same zasady projektowania: wytrzymałość przemysłowa, autorska architektura magistrali FANUC i kompatybilność oprogramowania z oprogramowaniem sterownika CNC 30i/31i/32i-A.

Priorytety konserwacji dla płyt z serii A20B-8101

Konserwacja płyt z rodziny A20B-8101 wymaga takiego samego zdyscyplinowanego podejścia we wszystkich wariantach:

Ochrona danych przed pracą. Wszystkie dane SRAM — parametry, drabinka PMC, programy, dane współrzędnych — muszą zostać wykonane kopie zapasowe przed wyjęciem jakiejkolwiek głównej płyty.

Moduły FROM/SRAM mogą znajdować się na głównej płycie lub być od niej oddzielone, ale proces tworzenia kopii zapasowej jest identyczny: użyj funkcji tworzenia kopii zapasowej ekranu rozruchowego FANUC lub transferu DNC do komputera.

Zarządzanie modułami. Moduły podłączane do oryginalnej płyty (karta CPU, karta sterowania serwo, moduły pamięci) są przenoszone na płytę zamienną. Każdy moduł musi być w pełni osadzony — niepełne osadzenie powoduje wzorce błędów, które naśladują awarię głównej płyty.

Integralność połączeń. Po ponownym zainstalowaniu sprawdź, czy wszystkie kable są w pełni podłączone. Złącza światłowodowe FSSB są szczególnie ważne — światłowód, który wydaje się podłączony, ale nie jest w pełni zablokowany, powoduje przerywane błędy komunikacji serwo, które są trudne do zdiagnozowania bez wiedzy o tym, że światłowód został naruszony.

Systematyczna weryfikacja. Po przywróceniu danych i włączeniu zasilania przejdź przez wszystkie ekrany wyświetlacza CNC, zweryfikuj działanie PMC za pomocą testu wejść/wyjść maszyny, potwierdź gotowość osi serwo i uruchom cykl testowy na znanym programie przed zwolnieniem maszyny do produkcji.

FAQ

P1: Jak mogę potwierdzić, że A20B-8101-0440 jest właściwą płytą zamienną przed złożeniem zamówienia?

Porównaj numer części z dokumentacją elektryczną maszyny lub etykietą istniejącej głównej płyty. Główne płyty FANUC mają wydrukowany numer części na samej płycie, często z sufiksem wskazującym rewizję sprzętu.

Potwierdź, że numer części płyty odpowiada zamawianej części zamiennej, w tym wszelkie sufiksy. Jeśli oryginalny numer części maszyny nie jest już dostępny, skontaktuj się ze specjalistycznym dostawcą części FANUC, aby potwierdzić, które aktualne płyty są kompatybilnymi zamiennikami.

P2: Po zainstalowaniu A20B-8101-0440 sterownik CNC uruchamia się, ale osie serwo wyświetlają alarm 401 (servo ready off). Co to oznacza?

Alarm 401 (VRDY OFF) przy starcie po wymianie płyty zazwyczaj oznacza, że połączenie światłowodowe FSSB między główną płytą a pierwszym wzmacniaczem serwo w łańcuchu FSSB nie zostało nawiązane. Sprawdź złącze COP10A na płycie — upewnij się, że kabel światłowodowy jest w pełni włożony i zablokowany.

Potwierdź również, że wzmacniacze serwo są zasilane (podłączone zasilanie sterujące 24V) zanim sterownik CNC spróbuje nawiązać komunikację FSSB.

Jeśli topologia FSSB obejmuje wiele wzmacniaczy, sterownik CNC musi komunikować się z każdym po kolei — błąd w jednym wzmacniaczu przerywa łańcuch w dół.

P3: Maszyna posiada opcję PC-function (otwarty sterownik CNC oparty na systemie Windows). Czy A20B-8101-0440 ją obsługuje?

Funkcja PC w generacji 30i/31i/32i-A jest powiązana ze specyficznymi wariantami głównych płyt. Płyty PC-function zawierają wbudowany podsystem PC (procesor, pamięć i interfejsy po stronie PC) oprócz standardowych funkcji głównej płyty CNC.

Standardowe płyty (nie-PC) nie posiadają tego podsystemu. Przed złożeniem zamówienia upewnij się, czy oryginalna konfiguracja maszyny zawierała funkcję PC — to określa, który wariant płyty jest wymagany. Użycie płyty nie-PC do wymiany płyty PC-function (lub odwrotnie) nie zadziała poprawnie.

P4: Czy specjalistyczne centrum serwisowe może przeprowadzić remont płyty z serii A20B-8101 zamiast jej wymiany?

Tak. Specjalistyczne centra serwisowe FANUC regularnie remontują płyty z serii A20B-8101 — wymieniając kondensatory elektrolityczne, uszkodzone złącza i wadliwe układy scalone, a także testując na dedykowanych stanowiskach testowych sterowników FANUC.

Dla zakładów, w których koszt zakupu A20B-8101-0440 jest wysoki, przetestowany remont z wykwalifikowanego centrum jest często najbardziej opłacalną opcją.

Upewnij się, że centrum serwisowe ma udokumentowane doświadczenie ze specyficznymi płytami z serii A20B-8101, a nie tylko z płytami PCB FANUC ogólnie, ponieważ architektura zaawansowanych płyt CNC znacznie różni się od prostszych generacji płyt FANUC.

P5: Sterownik CNC wyświetla alarm "SRVO-062 BZAL" po wymianie głównej płyty. Co się dzieje?

BZAL to alarm zerowania baterii — bateria podtrzymująca dane SRAM sterownika CNC została odłączona lub uległa awarii, a zawartość SRAM mogła zostać utracona lub uszkodzona. Alarm ten często występuje, gdy bateria jest odłączana podczas wymiany płyty bez wcześniejszego przywrócenia SRAM z kopii zapasowej.

Jeśli dane SRAM zostały wykonane kopie zapasowe przed wyjęciem płyty, przywróć je z nośnika kopii zapasowej za pomocą ekranu rozruchowego.

Wymień baterię na nową. Jeśli nie wykonano kopii zapasowej, odzyskiwanie danych wymaga ręcznego ponownego wprowadzenia wszystkich parametrów maszyny — czasochłonnego procesu, który podkreśla, dlaczego wykonanie kopii zapasowej SRAM przed jakąkolwiek pracą przy płycie jest obowiązkowe.
