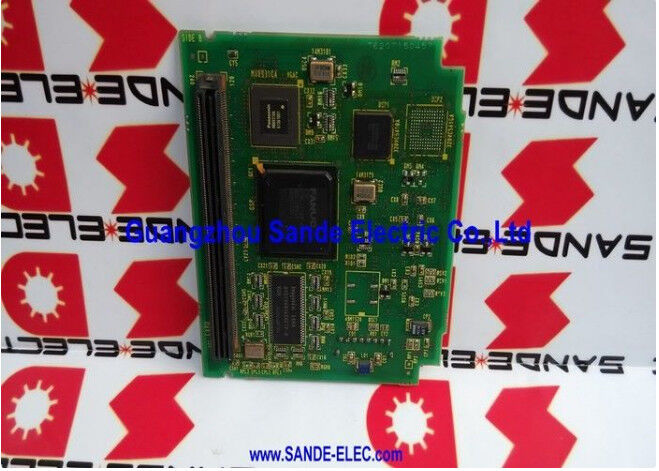

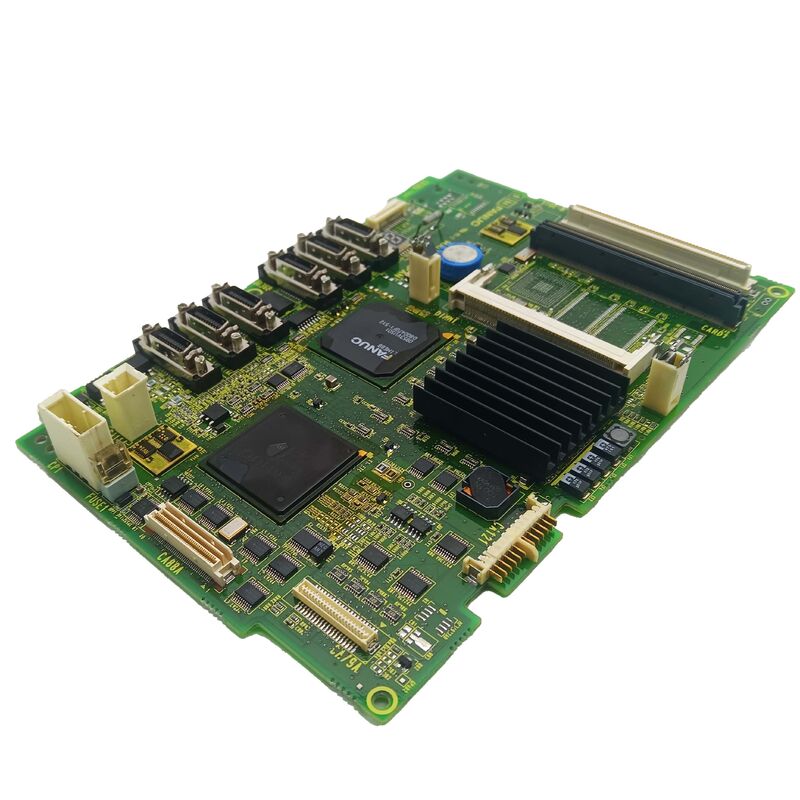

FANUC A20B-8200-0011 | Płyta sterowania graficznego procesora głównego i wyświetlacza — Seria A20B-8200, Główny kontroler wyświetlacza CNC, Numer zamienny A350-8200-T018, Pochodzenie: Japonia

Przegląd

FANUC A20B-8200-0011 to płyta, której rola jest łatwa do niedocenienia na podstawie jej nazwy — „płyta sterowania graficznego wyświetlacza” brzmi drugorzędnie, ale w działającej maszynie CNC wadliwy wyświetlacz oznacza maszynę, której nie można obsługiwać.

Operator nie widzi pozycji osi, nie może odczytać komunikatów o alarmach, nie może nawigować po programach, nie może sprawdzić prędkości wrzeciona ani posuwu. Nawet jeśli system serwo i PMC działają w pełni, maszyna z pustym lub uszkodzonym ekranem jest wyłączona z produkcji.

A20B-8200-0011 jest główną płytą w łańcuchu przetwarzania wyświetlacza — płytą posiadającą zarówno możliwości procesora (do przetwarzania danych wyświetlacza), jak i możliwości sterowania graficznego (do koordynacji podrzędnych modułów wyświetlacza).

We wcześniejszych generacjach CNC FANUC funkcje graficzne były zazwyczaj obsługiwane przez oddzielne, dedykowane podpłyty graficzne bez własnej funkcji procesora; generacja A20B-8200 reprezentuje przejście FANUC w kierunku bardziej zintegrowanego sprzętu sterowania wyświetlaczem, umieszczając inteligencję procesora bezpośrednio na samej płycie wyświetlacza graficznego.

Numer zamienny A350-8200-T018 pojawia się w dokumentacji części FANUC obok głównego numeru części A20B-8200-0011 — te dwa numery odnoszą się do tej samej fizycznej płyty i są wymienne przy wyszukiwaniu w katalogach części.

Posiadanie obu numerów referencyjnych ułatwia pozyskiwanie części, ponieważ niektóre dokumentacje i systemy części FANUC używają jednego oznaczenia, podczas gdy inne używają drugiego.

Kluczowe specyfikacje

Co oznacza „Główny procesor graficzny” w praktyce

Opis tej płyty jako „Główny procesor graficzny” odnosi się do jej dwufunkcyjnej konstrukcji w architekturze wyświetlacza FANUC. W systemie CNC FANUC z wieloma płytami przetwarzania graficznego zazwyczaj istnieje hierarchia: główna płyta procesora graficznego (taka jak A20B-8200-0011) odbiera dane wyświetlacza wysokiego poziomu od procesora sterującego CNC, interpretuje, które elementy ekranu wymagają renderowania, i dystrybuuje polecenia renderowania do podrzędnych modułów graficznych, które obsługują określone części wyjścia wyświetlacza.

Ta architektura głównego kontrolera służy praktycznemu celowi.

Główny procesor sterujący CNC ma wystarczająco dużo pracy z zarządzaniem pętlami serwo, wykonywaniem interpolacji, skanowaniem logiki drabinkowej PMC i monitorowaniem stanu systemu — odciążenie całego renderowania wyświetlacza dedykowanemu procesorowi wyświetlacza oznacza, że procesor sterujący nie jest przerywany przez zadania wyświetlania.

Procesor wyświetlacza na A20B-8200-0011 obsługuje ciągłe zadanie odświeżania ekranu operatora aktualnymi danymi, niezależnie od tego, czy główny procesor sterujący jest zajęty.

Kiedy ta płyta ulegnie awarii, konsekwencje zależą od tego, która z jej funkcji zawiedzie jako pierwsza. Jeśli funkcja procesora ulegnie awarii, żadne dane nie docierają do podrzędnych modułów graficznych, co skutkuje całkowicie pustym lub statycznym ekranem. Jeśli funkcja sterowania graficznego ulegnie awarii, wyświetlacz może pokazywać pomieszane dane lub tylko częściową zawartość.

Wiedza o tym, jaki typ awarii wystąpił, pomaga inżynierowi utrzymania ruchu w ustaleniu priorytetów — całkowicie pusty ekran wskazuje bezpośrednio na A20B-8200-0011, podczas gdy częściowo uszkodzony wyświetlacz może wskazywać na tę płytę lub na podrzędny moduł graficzny.

Diagnostyka usterek wyświetlacza — izolacja A20B-8200-0011

Diagnozowanie usterki wyświetlacza CNC wymaga prześledzenia łańcucha sygnałowego od głównego procesora sterującego CNC do ekranu:

Krok 1: Potwierdź, czy inne funkcje CNC są sprawne. Jeśli osie reagują na polecenia jogowania (nawet bez widoczności wyświetlacza), wrzeciono się uruchamia, a PMC wykonuje funkcje maszyny, strona sterowania działa — usterka leży w łańcuchu wyświetlacza.

Krok 2: Sprawdź zasilanie jednostki wyświetlacza i podświetlenie (w przypadku ekranów LCD). Ekran, który jest ciemny, ale ma ciepłe podświetlenie, jest zasilany — jeśli obraz nie pojawia się nawet przy prawidłowym zasilaniu podświetlenia, elektronika wyświetlacza lub sygnał z płyty wyświetlacza uległy awarii.

Krok 3: Jeśli ekran testowy lub komunikat startowy powinien normalnie pojawić się po włączeniu zasilania, a nic się nie pojawia, A20B-8200-0011 nie zainicjowało wyjścia wyświetlacza. Jest to wzorzec, który najprawdopodobniej wskazuje na główną płytę procesora graficznego.

Krok 4: Jeśli niektóre elementy ekranu pojawiają się poprawnie (np. etykiety klawiszy funkcyjnych), ale inne obszary są puste lub uszkodzone, podrzędny moduł graficzny obsługujący uszkodzony obszar wyświetlacza może być źródłem usterki, a nie główna płyta procesora graficznego.

Brak utraty danych po wymianie płyty wyświetlacza

Jednym z uspokajających aspektów wymiany A20B-8200-0011 jest to, że ta płyta nie zawiera żadnych danych specyficznych dla maszyny. Żadne parametry, żadne programy części, żaden program PMC, żadne przesunięcia narzędzi nie są przechowywane na płycie sterowania wyświetlaczem graficznym.

Wszystkie te dane znajdują się w modułach FROM i SRAM CNC, które znajdują się na głównej płycie procesora i nie są dotknięte wymianą płyty graficznej.

Wymiana płyty wyświetlacza jest zatem jedną z najczystszych procedur konserwacyjnych — fizycznie wymień płytę, włącz zasilanie i zweryfikuj wyświetlacz. Brak kopii zapasowej, brak przywracania, brak sekwencji weryfikacji parametrów. Po prostu potwierdź, że ekran wyświetla się poprawnie na różnych stronach wyświetlacza CNC.

Często zadawane pytania

P1: Panel operatora CNC ma całkowicie pusty ekran po włączeniu zasilania, ale osie maszyny reagują normalnie na polecenia jogowania z klawiatury. Czy to potwierdza awarię A20B-8200-0011?

Sprawne osie pomimo pustego ekranu silnie wskazują na usterkę podsystemu wyświetlacza, a nie na usterkę głównej płyty sterującej. Potwierdź, że jednostka wyświetlacza jest zasilana (sprawdź wskaźnik podświetlenia, zmierz napięcie zasilania wyświetlacza, jeśli jest dostępne).

Jeśli jednostka wyświetlacza jest zasilana, ale nie pojawia się żaden obraz, płyta sterowania wyświetlaczem jest głównym podejrzanym. Przed wymianą sprawdź również połączenie kablowe między płytą wyświetlacza a jednostką wyświetlacza — luźny kabel wyświetlacza powoduje taki sam objaw jak wadliwa płyta wyświetlacza bez żadnych kosztów.

P2: Czy A20B-8200-0011 jest wymienna z sąsiednim wariantem A20B-8200-0010?

Te dwa numery części są bliskie, ale odrębne warianty płyt w rodzinie A20B-8200. Mogą one obsługiwać różne konfiguracje CNC lub poziomy rewizji oprogramowania.

Przed zastąpieniem jednego drugim, potwierdź z oficjalnej dokumentacji zamienników FANUC, że modele -0010 i -0011 są wymienione jako wymienne dla konkretnej instalacji CNC. Zastąpienie niekompatybilnego wariantu może spowodować błąd inicjalizacji wyświetlacza lub nieprawidłowe renderowanie ekranu, nawet jeśli wymieniona płyta jest w pełni sprawna.

P3: Wyświetlacz pokazuje poprawne ekrany stanu CNC, ale funkcja podglądu ścieżki narzędzia graficznego pokazuje całkowicie pusty obszar. Czy to jest A20B-8200-0011?

Selektywna awaria tylko wyświetlania ścieżki narzędzia graficznego, podczas gdy wszystkie ekrany w trybie znakowym (parametry, przesunięcia, lista programów) są poprawne, wskazuje na funkcję renderowania grafiki, a nie na funkcję głównego procesora — procesor komunikuje się poprawnie, ale wyjście graficzne zawodzi.

Ten wzorzec może wskazywać na podrzędny moduł graficzny, a nie na główną płytę A20B-8200-0011, w zależności od konkretnej architektury wyświetlacza.

A20B-8200-0011 nadal warto zbadać, jeśli wymiana podmodułu nie rozwiąże usterki.

P4: Jak testuje się A20B-8200-0011 po wymianie przed przywróceniem maszyny do produkcji?

Systematycznie przechodź przez każdą stronę wyświetlacza CNC: POZYCJA, PROGRAM, PRZESUNIĘCIE/USTAWIENIE, parametry SYSTEMU, historia WIADOMOŚCI/alarmów, GRAFIKA (symulacja ścieżki narzędzia) i wszelkie niestandardowe ekrany producenta maszyny.

Zweryfikuj, czy każda strona ładuje się poprawnie, odświeża się po zmianie danych (zmień parametr i zweryfikuj aktualizację ekranu) i płynnie przechodzi między stronami. Przetestuj funkcję MDI, aby potwierdzić, że naciśnięcia klawiszy pojawiają się na ekranie.

Płyta, która przejdzie tę kompleksową kontrolę nawigacji po ekranie, prawdopodobnie nie będzie miała żadnych pozostałych usterek wyświetlacza.

P5: Czy A20B-8200-0011 można naprawić na poziomie komponentów po uszkodzeniu elektrycznym?

Naprawa na poziomie komponentów jest możliwa dla wyspecjalizowanych centrów serwisowych FANUC z odpowiednim sprzętem. Typowe tryby awarii obejmują awarię układu scalonego zasilania, uszkodzenie elementów zabezpieczających wejście i w niektórych przypadkach awarię obwodu oscylatora lub zegara.

Całkowicie uszkodzony układ scalony procesora wyświetlacza zazwyczaj nie nadaje się do naprawy w rozsądnych kosztach. Częściowe awarie — gdzie niektóre funkcje wyświetlania działają, a inne nie — są często spowodowane przez określone układy scalone peryferyjne, które można wymienić.

W przypadku maszyn krytycznych dla produkcji, gdzie koszt przestoju jest wysoki, użycie przetestowanej jednostki wymiany podczas naprawy oryginału jest najbardziej praktycznym podejściem.
