FANUC A20B-8200-0360 | 4-osiowy moduł sterowania serwo — FANUC 0i-C CNC

4-osiowe sterowanie serwo na platformie 0i-C

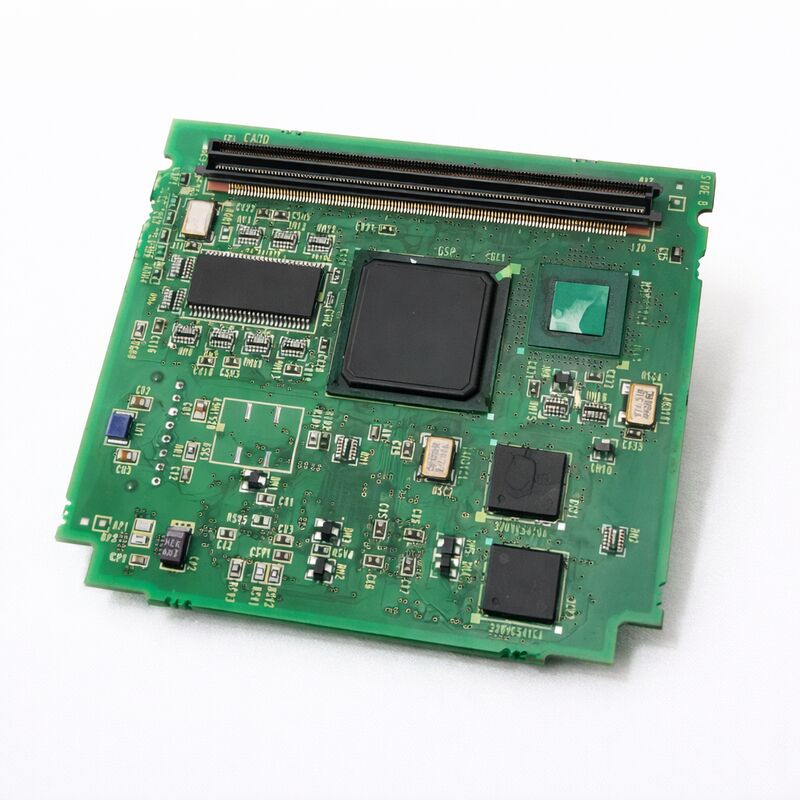

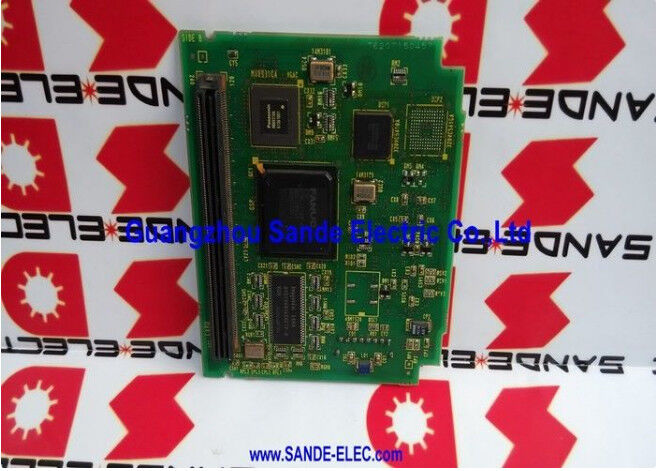

A20B-8200-0360 to 4-osiowy moduł sterowania serwo dla platformy FANUC 0i-C CNC — płytka drukowana, która obsługuje wyjście poleceń serwoosi i przetwarzanie informacji zwrotnej dla maksymalnie czterech sterowanych osi w jednostce sterującej 0i-C. W wewnętrznej architekturze 0i-C moduł ten znajduje się między główną płytą procesora a systemem wzmacniacza serwo: przetwarza polecenia ruchu osi z etapu interpolacji CNC i zarządza interfejsem komunikacyjnym serwo z systemem napędowym.

Oznaczenie 4-osiowe określa zdolność funkcjonalną modułu i jest głównym punktem kontroli kompatybilności przy wymianie. Inny moduł serwo o innej liczbie osi — na przykład wariant 2-osiowy lub 3-osiowy z tej samej rodziny A20B-8200 — pełni inną rolę w architekturze osi sterownika i nie może być stosowany jako zamiennik bez zmian konfiguracji CNC. Przed zakupem zamiennika upewnij się, że zainstalowany moduł ma na etykiecie oznaczenie 4-osiowy.

Kluczowe specyfikacje

Kontekst 0i-C

FANUC 0i-C był kompaktową platformą CNC firmy FANUC dla generacji, która wprowadziła pełne sterowanie serwo cyfrowe z komunikacją FSSB w opłacalnym pakiecie dla małych i średnich obrabiarek CNC. Sprzęt sterujący 0i-C jest nadal spotykany w dużej liczbie aktywnych tokarek CNC, centrów obróbczych i maszyn typu mill-turn produkowanych w latach 2000. i na początku 2010.

Gdy moduł sterowania serwo w 0i-C ulegnie awarii, dotknięte osie tracą kontrolę — CNC zazwyczaj generuje alarmy komunikacji serwo lub FSSB dla osi, które przechodzą przez ten moduł.

Uwaga dotycząca oprogramowania układowego

W ofertach serwisowych dla A20B-8200-0360 zaznaczono, że wybór oprogramowania układowego lub serii może być istotny przy wymianie. Moduł może zawierać oprogramowanie układowe specyficzne dla rewizji platformy 0i-C lub konfiguracji osi. Przed zamontowaniem zamiennika należy potwierdzić z dostawcą, że oprogramowanie układowe modułu jest kompatybilne z konkretną wersją sterownika 0i-C zainstalowaną w maszynie.

Jest to szczególnie istotne, jeśli maszyna przeszła aktualizację oprogramowania od momentu produkcji.

FAQ

P1: Co w praktyce oznacza oznaczenie 4-osiowe?

Oznacza to, że moduł ten jednocześnie steruje komunikacją serwo dla czterech osi maszyny. W typowym centrum obróbczym 0i-C te cztery osie odpowiadają osiom X, Y, Z i czwartej osi (np. czwartej osi liniowej lub obrotowej). Moduł jednocześnie obsługuje dystrybucję poleceń osi i przetwarzanie informacji zwrotnej o pozycji dla wszystkich czterech. Wariant A20B-8200 o innej liczbie osi nie jest zamiennikiem bez zmian konfiguracji osi CNC.

P2: Jakie objawy wskazują na awarię tego modułu?

Alarmy komunikacji serwo lub FSSB wpływające jednocześnie na wiele osi — zwłaszcza na wszystkie cztery osie przechodzące przez ten moduł — są charakterystycznym wzorcem awarii. Jeśli awaria dotyczy pojedynczej osi, podczas gdy inne pozostają normalne, awaria jest bardziej prawdopodobna w konkretnym wzmacniaczu osi, silniku lub kablu enkodera. Utrata wszystkich czterech osi jednocześnie przy włączaniu zasilania, bez błędów okablowania, wskazuje na moduł sterowania serwo.

P3: Czy wymiana A20B-8200-0360 wymaga zmian parametrów CNC?

W przypadku wymiany 4-osiowej na identyczną z dopasowanym oprogramowaniem układowym, zazwyczaj nie są wymagane żadne zmiany parametrów osi — parametry serwo i ustawienia typu silnika są przechowywane w pamięci SRAM sterownika CNC i nie są dotknięte wymianą modułu. Jeśli zamiennik zawiera inną rewizję oprogramowania układowego, mogą być potrzebne dodatkowe kroki uruchomieniowe. Przed instalacją należy zweryfikować kompatybilność oprogramowania układowego z dostawcą.

P4: Czy warianty A20B-8200 o innej liczbie osi mogą być używane jako zamienniki?

Nie. Rodzina A20B-8200 obejmuje moduły sterowania serwo o różnej pojemności osi dla różnych konfiguracji 0i-C. Podstawienie modułu o innej liczbie osi zmienia trasowanie osi sterownika i wymaga rekonfiguracji parametrów osi CNC — nie jest to bezpośredni zamiennik. Zawsze dopasuj specyfikację 4-osiową i potwierdź pełny numer części A20B-8200-0360.

P5: Gdzie można zdobyć A20B-8200-0360?

Na rynku wtórnym sterowników CNC FANUC 0i-C — specjalistów od modułów serwo 0i-C i dealerów części CNC FANUC. Potwierdź pełny numer części i poproś dostawcę o weryfikację kompatybilności oprogramowania układowego z konkretną rewizją 0i-C w maszynie. Podczas instalacji wymagane jest obchodzenie się z produktem w sposób bezpieczny dla ESD.
