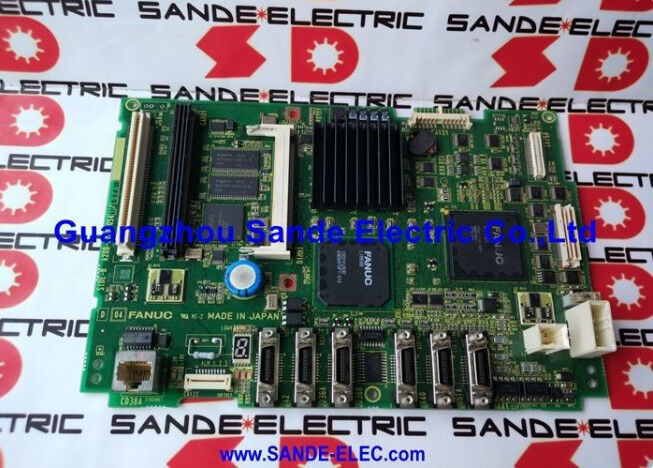

A20B-8200-0541 Płytka drukowana Fanuc A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Płytka drukowana Fanuc A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Płytka drukowana Fanuc A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Płytka drukowana Fanuc A20B82000541 A2OB-82OO-O54I

Miejsce pochodzenia Japonia
Nazwa handlowa FANUC
Orzecznictwo CE ROHS
Numer modelu A20B-8200-0541
Szczegóły produktu
Stan:
Nowy / używany
Nr artykułu:
A20B-8200-0541
Pochodzenie:
Japonia
Certyfikat:
CE
Podkreślić:

a20b Fanuc PCB board

,

płyta obwodowa cnc a20b

,

Płyty obwodnicze PCB cnc

Warunki płatności i wysyłki
Minimalne zamówienie
1 szt
Szczegóły pakowania
Oryginalne opakowanie
Czas dostawy
0-3 dni
Zasady płatności
T/T, Paypal, Western Union
Możliwość Supply
100 szt./dzień
Opis produktu

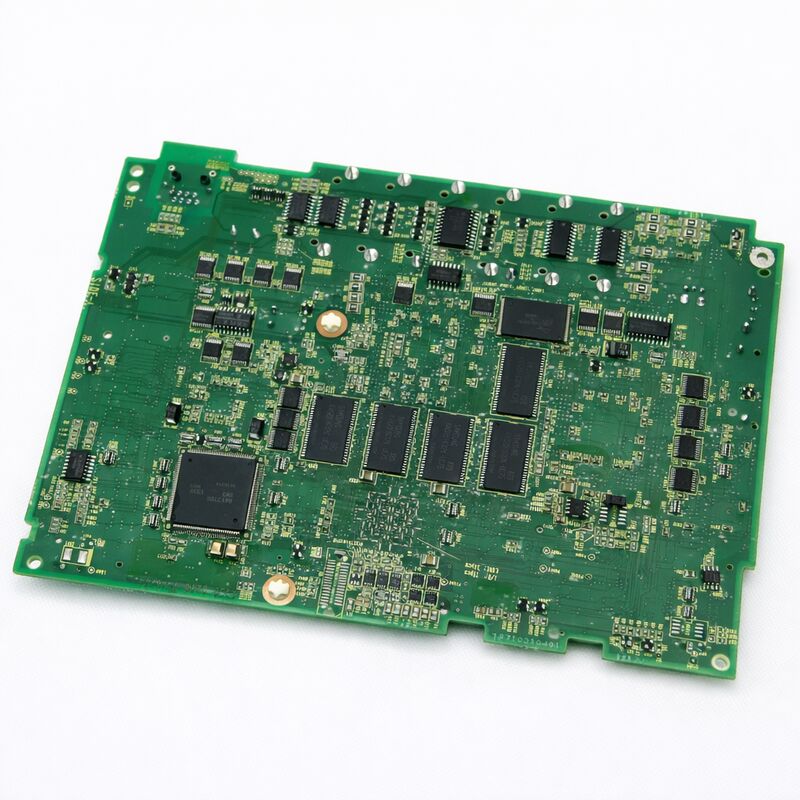

Płyta główna Fanuc A20B-8200-0541 A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Seria 0i-D Główna płyta PCB A1
Centralna płyta sterująca dla sterowników CNC 0i-TD / 0i-MD, seria A20B-8200, pochodzenie Japonia
Przegląd
FANUC A20B-8200-0541 to płyta główna generacji A1 dla sterowników CNC serii 0i-D. 0i-D to główny system CNC klasy średniej firmy FANUC, przeznaczony dla obrabiarek produkcyjnych, które stanowią największy segment globalnej zainstalowanej bazy CNC. Obejmuje to tokarki dwu- lub trzyosiowe, centra obróbcze trzy- lub czteroosiowe, kompaktowe centra tokarsko-frezarskie i szlifierki wolnostojące.
Oznaczenie A1 reprezentuje oryginalną generację sprzętową płyty głównej 0i-D. Firma FANUC wprowadziła kolejne rewizje sprzętowe A3 i A5 w miarę dostępności ulepszeń komponentów. Z perspektywy oprogramowania, wszystkie rewizje sprzętowe działają z tym samym oprogramowaniem 0i-D i zapewniają identyczne zachowanie CNC. W przypadku wymiany części zamiennych, płyta A1 jest odpowiednim wyborem dla maszyn pierwotnie wyposażonych w sprzęt A1.
Kluczowe specyfikacje
Kompatybilne CNC FANUC Seria 0i-D (0i-MD, 0i-TD)
Rewizja sprzętu A1
Interfejs serwo FSSB (światłowodowa magistrala szeregowa serwo)
Interfejs wrzeciona Szeregowe wrzeciono (JA7x)
Sieć Wbudowany Ethernet
Magistrala I/O I/O Link
Moduły rozszerzeń Karta osi, FROM/SRAM, karty opcji
Wymagane tworzenie kopii zapasowej SRAM Tak — przed wymianą
Status Dostępny — odnowiony, przetestowany
Pochodzenie Japonia
Architektura 0i-D — co zarządza płyta główna
0i-D wykorzystuje zintegrowaną architekturę płyt, która konsoliduje prawie wszystkie funkcje sterowania na jednej płycie głównej, w przeciwieństwie do wcześniejszych generacji FANUC, które rozdzielały funkcje na wiele płyt w dużych szafach.
  • Komunikacja serwo FSSB: Obwód optyczny FSSB płyty głównej komunikuje się ze wszystkimi wzmacniaczami serwo za pomocą szybkich światłowodowych połączeń szeregowych, przesyłając jednocześnie polecenia pozycji, polecenia prędkości i dane zwrotne dla każdej osi serwo.
  • Interfejs szeregowego wrzeciona: Wzmacniacz wrzeciona komunikuje się z płytą główną za pomocą szeregowego połączenia wrzeciona (złącze JA7A), przesyłając polecenia prędkości, żądania orientacji wrzeciona i dane zwrotne.
  • Wbudowany Ethernet: Zintegrowany port Ethernet obsługuje operacje DNC, łączność MTConnect i funkcje serwera WWW CNC bez konieczności stosowania oddzielnych kart komunikacyjnych.
  • I/O Link: Zarządza wejściami/wyjściami obrabiarki, w tym wyłącznikami krańcowymi, nastawnikami narzędzi, sygnałami blokady drzwi i sterowaniem chłodzeniem za pomocą szeregowej magistrali I/O Link podłączonej do rozproszonych modułów I/O.
Procedura wymiany — kluczowe kroki
  1. Kopia zapasowa SRAM: Przed demontażem płyty wykonaj kopię zapasową wszystkich danych SRAM za pomocą ekranu rozruchu CNC, zapisując parametry, program drabinkowy PMC, dane korekcji narzędzia, układy współrzędnych obrabianego przedmiotu i zapisane programy części.
  2. Inwentaryzacja modułów: Udokumentuj wszystkie moduły rozszerzeń zainstalowane na oryginalnej płycie (karta sterowania osi, moduł FROM/SRAM, moduły opcji) do przeniesienia na płytę zamienną.
  3. Fizyczna wymiana: Wyłącz zasilanie, poczekaj na rozładowanie kondensatorów, uziemić się, wyjmij moduły z oryginalnej płyty, zainstaluj je na płycie zamiennej, a następnie zainstaluj płytę zamienną.
  4. Przywracanie SRAM: Włącz zasilanie w trybie rozruchu i załaduj kopię zapasową SRAM z karty pamięci lub komputera, potwierdzając pomyślne ładowanie danych.
  5. Weryfikacja funkcjonalna: Włącz zasilanie do normalnego działania i sprawdź, czy wszystkie osie reagują, czy wrzeciono jest gotowe, czy program PMC jest wykonywany i czy stany I/O są prawidłowe.
Często zadawane pytania
P1: Po wymianie A20B-8200-0541, CNC wyświetla alarm systemowy "serii 900" przy starcie. Co to oznacza?
Alarmy systemowe serii 900 zazwyczaj wskazują na błędy konfiguracji sprzętu po wymianie płyty głównej. Sprawdź, czy moduły rozszerzeń są w pełni osadzone i spróbuj ponownie wykonać procedurę przywracania SRAM z trybu rozruchu. Jeśli alarm będzie się utrzymywał, zapoznaj się z konkretnym numerem alarmu w Instrukcji konserwacji FANUC Serii 0i-D (B-64305EN).
P2: Czy A20B-8200-0541 (rewizja A1) można zastąpić późniejszą rewizją A3 lub A5 płyty głównej?
Późniejsze rewizje sprzętowe (A20B-8200-0847 dla A3, A20B-8200-0849 dla A5) są funkcjonalnie kompatybilnymi zamiennikami płyty A1 w maszynach 0i-D. Procedura tworzenia kopii zapasowej i przywracania danych SRAM pozostaje identyczna. Potwierdź kompatybilność ze swoim dostawcą części w odniesieniu do konkretnej rewizji i wersji jednostki sterującej/oprogramowania maszyny.
P3: Maszyna 0i-D wyświetla "alarm FSSB" natychmiast po wymianie płyty głównej. Wszystkie wzmacniacze serwo są zasilane. Co należy sprawdzić?
Alarmy FSSB po wymianie płyty zazwyczaj wskazują na odłączone lub zanieczyszczone połączenia światłowodowe FSSB. Sprawdź każde połączenie światłowodowe FSSB zarówno na płycie głównej (złącza COP10A), jak i na końcach wzmacniaczy, upewniając się, że są w pełni włożone i prawidłowo zatrzaśnięte. Wyczyść końcówki światłowodów suchą, niestrzępiącą się ściereczką, jeśli widoczne jest zanieczyszczenie.
P4: Jest to maszyna 0i-TD (tokarka). Czy A20B-8200-0541 działa zarówno dla konfiguracji 0i-TD, jak i 0i-MD?
Sprzęt płyty głównej A20B-8200-0541 jest wspólny dla konfiguracji 0i-TD i 0i-MD. Różnica funkcjonalna leży w oprogramowaniu sterującym CNC przechowywanym w module FROM i ustawieniach parametrów w SRAM. Upewnij się, że moduł FROM/SRAM zawiera odpowiednie oprogramowanie konfiguracyjne dla Twojego zastosowania.
P5: Jak długo trwa pełny proces tworzenia kopii zapasowej i przywracania SRAM dla typowej maszyny 0i-D?
W przypadku typowych maszyn produkcyjnych z umiarkowanej wielkości PMC i kilkoma zapisanymi programami, operacje tworzenia kopii zapasowej trwają 3-10 minut, a operacje przywracania podobny czas. Weryfikacja danych dodaje 5-15 minut. Całkowity czas tworzenia kopii zapasowej/przywracania zazwyczaj wynosi od 20 do 40 minut dla przygotowanych techników używających znanych kart pamięci.
