A20B-8200-0848 Płytka drukowana Fanuc A20B82000848 A2OB-82OO-O848

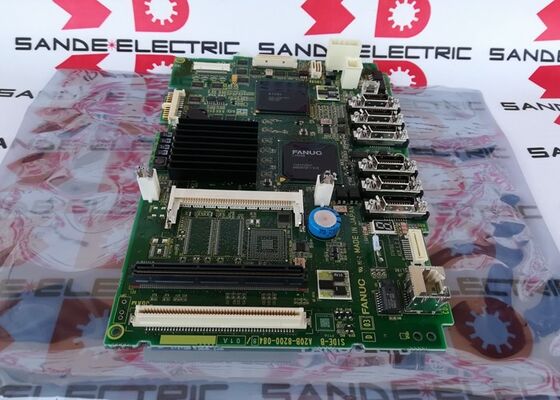

A20B-8200-0848 | Płyta główna z procesorem głównym FANUC serii 0i-D — typ A5U / centralna płyta sterująca / seria A20B-8200

A5U — bardziej wydajna płyta główna 0i-D

Platforma FANUC serii 0i-D wykorzystuje wiele wariantów głównych płytek drukowanych, każdy oznaczony oznaczeniem typu. W serii A20B-8200 dla 0i-D:

A20B-8200-0847:Płyta główna typu A3 — płyta główna o standardowej konfiguracji dla systemów 0i-D (opisana w innym miejscu tej serii).

A20B-8200-0848 (ta płyta):Główna płytka drukowana typu A5U — wariant o wyższej specyfikacji na tej samej platformie 0i-D. „A5U” umieszcza tę płytkę powyżej typu A3 w generacji sprzętu 0i-D.

Oznaczenie „A5U” odzwierciedla specyficzną konfigurację sprzętową — dodatkowe obsadzone złącza, rozszerzone możliwości opcji lub zaktualizowaną specyfikację komponentów w porównaniu z typem A3. Obydwa obsługują serię 0i-D, ale A5U zapewnia dodatkowe możliwości lub łączność w celu uzyskania bardziej funkcjonalnych konfiguracji 0i-D.

Kluczowe informacje o produkcie

Płyta główna 0i-D — koncentrator integracji systemu

A20B-8200-0848 służy jako centralna płyta integracyjna dla systemu CNC 0i-D. Wszystkie moduły funkcjonalne łączą się z lub za pośrednictwem tej płyty:

Interfejs modułu procesora:Kartę procesora 0i-D CPU podłącza się do płyty głównej. Karta CPU zapewnia silnik przetwarzający; płyta główna stanowi szkielet magistrali łączący procesor z resztą systemu.

Interfejsy modułów pamięci:Moduły FROM (oprogramowanie systemu CNC) oraz moduły SRAM (parametry i programy) podłączamy do zdefiniowanych pozycji na płycie głównej.

Interfejs serwa:Komunikacja serwo FSSB łączy płytę główną z serwonapędami Alpha-i, sterując pozycją i otrzymując informację zwrotną dla wszystkich sterowanych osi.

Połączenie we/wy:Magistrala I/O Link pochodzi z płyty głównej i łączy się z płytami panelu operatora i modułami we/wy maszyny w całym układzie elektrycznym maszyny.

Interfejsy komunikacyjne:Wbudowany Ethernet, port szeregowy RS-232C i inne opcje komunikacji dostępne w wariancie A5U umożliwiają 0i-D łączenie się z sieciami produkcyjnymi, systemami DNC i fabrycznymi systemami gromadzenia danych.

Scenariusze zastosowań

0i-D CNC A5U awaria płyty głównej:W centrum obróbczym lub centrum tokarskim FANUC 0i-D z konfiguracją płyty głównej A5U występują awarie systemów na poziomie CNC. Po wykonaniu kopii zapasowej SRAM, A20B-8200-0848 zostaje wymieniony. Dane SRAM zostaną przywrócone, a system CNC powróci do normalnej pracy.

Remont sterowania 0i-D:System 0i-D CNC o wydłużonych godzinach pracy przechodzi planową wymianę płyty głównej. Typ A20B-8200-0848 A5U jest identyfikowany na etykiecie zainstalowanej płyty i dostarczany w celu wymiany.

Często zadawane pytania

P1: Jakie jest oznaczenie typu „A5U” w A20B-8200-0848?

„A5U” to identyfikator typu sprzętu dla tego konkretnego wariantu głównej płytki PCB w platformie FANUC 0i-D. FANUC używa tych oznaczeń do rozróżnienia różnych konfiguracji płyt głównych — ten sam model CNC może wykorzystywać różne typy płyt głównych w zależności od konfiguracji opcji maszyny. Typ A5U jest umieszczony nad typem A3 (A20B-8200-0847) w rodzinie płyt głównych 0i-D.

P2: Czy A20B-8200-0848 (A5U) może bezpośrednio zastąpić A20B-8200-0847 (A3)?

Są to różne oznaczenia typów (A5U vs A3) w ramach tej samej platformy 0i-D. Bezpośrednią substytucję pomiędzy typami należy potwierdzić w dokumentacji FANUC. Jeśli okablowanie maszyny zostało zaprojektowane dla układu złączy typu A3, zamontowanie A5U z dodatkowymi zapełnionymi złączami może nie spowodować uszkodzenia, ale dodatkowe złącza pozostaną niewykorzystane. Aby uzyskać dokładną wymianę, dopasuj zainstalowany typ.

P3: Czy przed wymianą A20B-8200-0848 należy wykonać kopię zapasową danych SRAM?

Tak. Przed wymianą płyty głównej należy wykonać kopię zapasową wszystkich parametrów CNC, programu PMC, programów części i danych narzędzi. Po zamontowaniu A20B-8200-0848 należy ponownie wczytać te dane z kopii zapasowej. Brak kopii zapasowej powoduje trwałą utratę danych.

P4: Jakie jest kryterium „w pełni zapełnione” w przypadku A20B-8200-0848?

Niektóre płyty główne 0i-D są dostarczane ze wszystkimi opcjonalnymi złączami i komponentami; inne to konfiguracje podstawowe. W pełni wypełniona płyta ma więcej złączy i możliwości interfejsu. Jeśli zainstalowany A20B-8200-0848 był w pełni zapełniony (np. z Ethernetem, dodatkowym łączem we/wy lub interfejsami komunikacyjnymi), zamiennik powinien pasować do tej konfiguracji — potwierdź w dokumentacji okablowania i sprzętu konkretnej maszyny.
