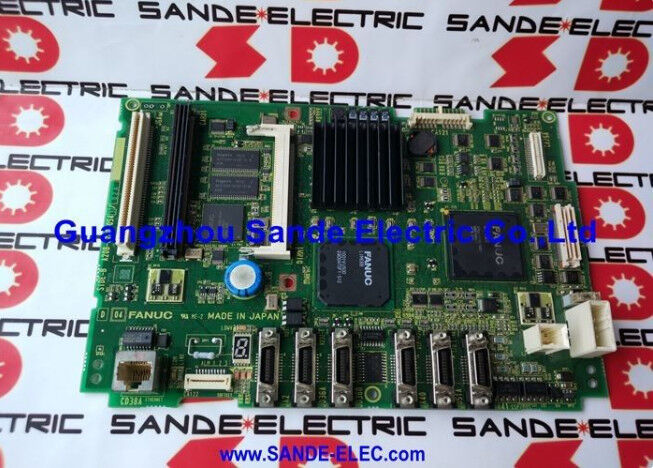

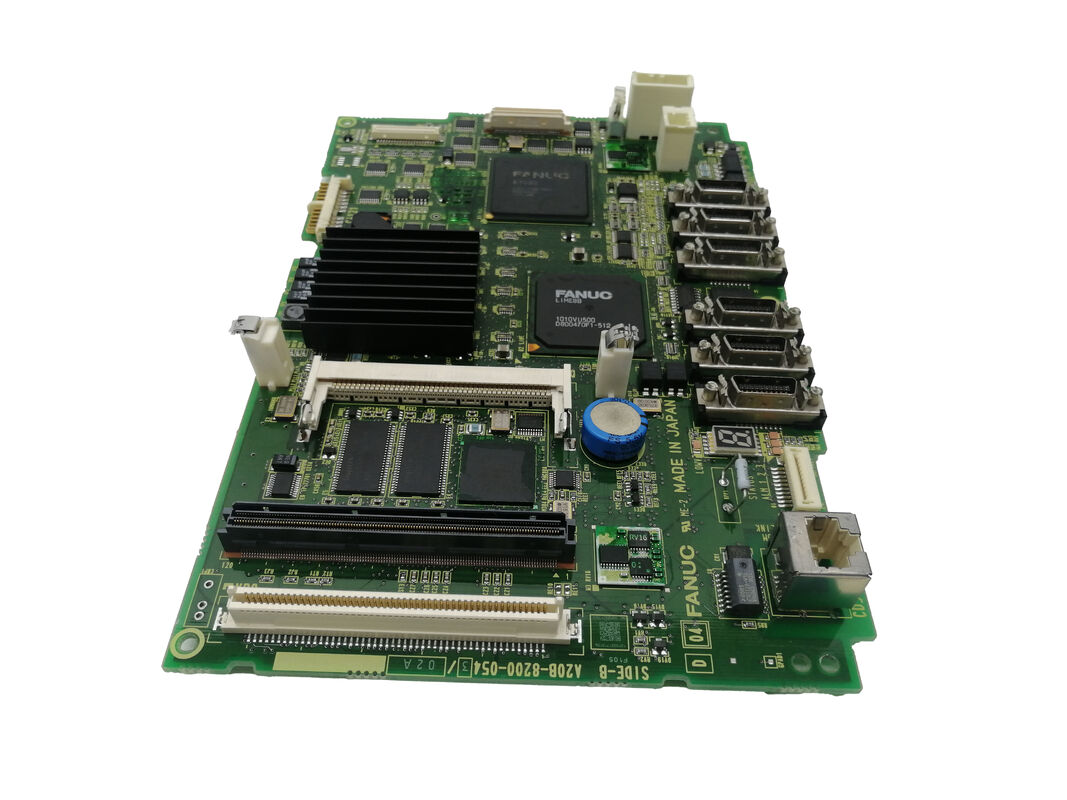

A20B-8200-0849 Płytka drukowana Fanuc A20B82000849 A2OB-82OO-O849

FANUC A20B-8200-0849

Numer części:A20B-8200-0849

Producent:FANUC Corporation (Japonia)

Kategoria produktu:Płyty PCB

Zestaw:A20B-8200 FANUC Series 0i-D rodzina PCB głównego sterowania CNC

Przegląd

W sprawieFANUC A20B-8200-0849jest przeglądem sprzętowym A5 płyty głównej dla sterowników CNC FANUC serii 0i-D. W ramach rodziny płyt głównych A20B-8200,generacja 0i-D przeszła kolejne etapy przeglądu sprzętu, ponieważ FANUC zaktualizował specyfikacje komponentów i poprawił niezawodność płyty w ciągu całego okresu eksploatacji produktu.

Rewizja A1 (A20B-8200-0541) była oryginałem.

A5 (A20B-8200-0849) jest najnowszą wersją linii głównej płyty 0i-D,zawierające najnowsze wybory komponentów przy zachowaniu pełnej kompatybilności funkcjonalnej z oprogramowaniem 0i-D CNC.

0i-D jest głównym systemem CNC FANUC, sterownikiem setek tysięcy przetworników, centrów obróbki, szlifierów,i wielofunkcyjnych narzędzi maszynowych produkowanych przez głównych producentów narzędzi maszynowych w latach 2000 i 2010.

Każda maszyna 0i-D, niezależnie od tego, czy jest obsługiwana przez obróbkę obróbki dwusazową, czy czterasazową, zależy od swojej płyty głównej do uruchamiania oprogramowania systemu CNC,komunikować się z serwo wzmacniaczami za pośrednictwem FSSB, sterowanie wrotkiem za pośrednictwem seryjnego interfejsu, zarządzanie maszyną I/O za pośrednictwem linku I/O i sterowanie wyświetlaczem panelu operatora.

Tabela A5 wykonuje wszystkie te funkcje identycznie jak wcześniejsze wersje A1 i A3.

Z punktu widzenia oprogramowania maszyny nie widać różnicy między przeglądami sprzętowymi.przy pozyskiwaniu nowej deski głównej do maszyny 0i-D, A5 jest aktualną dostępną wersją i odpowiednim zastępstwem wszelkich wcześniejszych wersji tablicy głównej 0i-D.

Główne specyfikacje

Rewizje sprzętowe w rodzinie płyt głównych 0i-D

Zrozumienie sekwencji rewizji płyty głównej A20B-8200 pomaga zarówno w zakupie, jak i diagnozowaniu usterek.

Rewizja A1 (A20B-8200-0541)Oryginalny sprzęt głównej planszy 0i-D, znaleziony w maszynach 0i-D wyprodukowanych w pierwszych latach tej generacji kontrolerów.

Rewizja A3 (A20B-8200-0847)Aktualizacja sprzętu drugiej generacji, zmiany komponentów, lepsza wydajność termiczna i długotrwała niezawodność.

Rewizja A5 (A20B-8200-0849)Obecna generacja sprzętu. Reprezentuje najnowszy wybór komponentów FANUC dla platformy 0i-D. A5 jest zalecanym zastępstwem wszystkich wcześniejszych przeglądów głównych płyt 0i-D.

We wszystkich trzech przypadkach oprogramowanie CNC załadowane w moduł FROM jest identyczne, a parametry maszyny w SRAM są bezpośrednio kompatybilne.

tablicę A5 zainstalowaną w maszynie pierwotnie wyposażonej w tablicę A1, z tymi samymi modułami i parametrami FROM/SRAM,zachowuje się dokładnie jak oryginalny sprzęt z punktu widzenia oprogramowania sterowania maszyny.

Co kontroluje główny organ 0i-D

Główna płyta jest najważniejszym pojedynczym komponentem kontrolera 0i-D. Zarządza:

Komunikacja serwo FSSB.Wszystkie wzmacniacze serwo – niezależnie od tego, czy napędzają osi X, Y, Z, czy obrotowe – komunikują się z płytą główną za pośrednictwem szyby optycznej FSSB.Wszystkie dane serwo-alarmowe są przesyłane na tym linku..

Nieprawidłowy obwód FSSB na głównej płycie powoduje natychmiastowe kody alarmowe osi przy uruchomieniu.

Serialny wrot.Wzmacniacz wrzeciona (Alpha i SPM lub Beta i SPM) otrzymuje polecenia prędkości i dane pozycji za pośrednictwem seryjnego interfejsu wrzeciona (złącza JA7A).

Orientacja wrotnika, sztywna synchronizacja napinacza i sterowanie ośą Cs zależą od tego połączenia.

Połączenie I/O.Maszyna I/O ̇ przełączniki graniczne, blokady drzwi, ustawiciele narzędzi, sterowanie płynem chłodzącym, wymienniki palet ̇ połącza się za pośrednictwem szeregowej sieci I/O Link kończącej się na JD51A na desce głównej.

Łańcuch łącza I/O rozciąga się na rozproszone moduły I/O wokół maszyny.

Wbudowany Ethernet.Wbudowany port Ethernet 0i-D (dla obsługi DNC, zbierania danych MTConnect lub zdalnego monitorowania FOCAS2) jest zintegrowany z płytą główną.

Nie jest potrzebna oddzielna karta opcji komunikacji do standardowej łączności Ethernet.

Panel i wyświetlacz.Główna płyta napędza interfejs klawiatury MDI i wyjście wyświetlacza CNC za pośrednictwem złącza wyświetlacza, obsługując 7,2-calowe i 8,4-calowe jednostki LCD powszechnie montowane w maszynach 0i-D.

Procedura wymiany

A20B-8200-0849 zastępuje standardową procedurę 0i-D tablicy głównej FANUC:

Krok 1 Przed usunięciem płyty należy wykonać pełne kopie zapasowe za pośrednictwem ekranu uruchamiania CNC. Zapisz na kartę pamięci FANUC lub na komputer przez RS-232C.

W kopii zapasowej przechowywane są wszystkie parametry, drabina PMC, dane narzędzia, współrzędne pracy i zapisane programy części.

Krok 2  Inwentaryzacja modułów.Zwróć uwagę, które moduły podłączające znajdują się na oryginalnej płycie.

Moduły te: karta sterowania ośmią, moduł FROM/SRAM, wszelkie karty opcjonalne, przeniesienie na nową płytę A5.

Krok 3 ️ fizyczna wymiana.Wyłączyć zasilanie, poczekać na rozładowanie kondensatora, usunąć moduły z oryginalnej płyty, zainstalować je na płytę A5, zainstalować płytę A5.

Krok 4 - przywrócenie SRAM.Włączyć w tryb startowy, załadować kopie zapasowe SRAM z nośnika zapasowego.

Krok 5  Kontrola funkcjonalność.Normalne uruchomienie, sprawdź, czy wszystkie osi są gotowe, węzeł gotowy, PMC wykonuje, dane I/O prawidłowe.

Częste pytania

P1: Maszyna 0i-D ma oryginalną płytę główną A1 (A20B-8200-0541). Czy A5 (A20B-8200-0849) może ją bezpośrednio zastąpić?

Tak. A5 jest obecnym zastępstwem wszystkich wcześniejszych wersji płyty głównej 0i-D. Wszystkie moduły plug-in z płyty A1 instalowane są bezpośrednio na płytce A5.

Dane z pamięci SRAM zabezpieczone z maszyny A1 są przywracane bez modyfikacji do płyty A5.

Po naprawie urządzenie działa identycznie.

P2: Po zainstalowaniu A20B-8200-0849 CNC wyświetla alarm "SR" przy uruchomieniu.

Alarmy serii SR przy pierwszym uruchomieniu po wymianie płyty głównej wskazują na problemy z danymi SRAM albo przywrócenie było niekompletne, plik zapasowy jest uszkodzony lub proces przywracania został przerwany.Spróbuj ponownie przywrócić SRAM z menu startowego.

Jeśli plik kopii zapasowej jest potwierdzony jako prawidłowy i przywrócenie zakończy się bez błędu, alarm SR powinien zostać usunięty.Zawartość pamięci SRAM będzie ustawiona na zasadzie fabrycznej i wszystkie parametry specyficzne dla maszyny muszą zostać ponownie wprowadzone.

P3: Alarm FSSB pojawia się natychmiast po zainstalowaniu A20B-8200-0849, mimo że wszystkie wzmacniacze serwo są podłączone.

Najczęstszą przyczyną alarmu FSSB bezpośrednio po wymianie płyty głównej jest zaburzony kabel światłowodowy FSSB.kable włókniste przy złączach COP10A na płytce głównej mogą być rozwieszone lub zanieczyszczone na końcowej powierzchni włókna.

Sprawdź każde połączenie włókien FSSB na głównej płytce ̇ upewnij się, że każde jest w pełni wstawione i zamknięte.

P4: Czy urządzenie A20B-8200-0849 może być używane w maszynie 0i-F?

Nie. 0i-D (rodzina płyt głównych A20B-8200) i 0i-F (inną rodzinę płyt głównych) to odrębne generacje kontrolerów o różnych architekturze sprzętowej.

A20B-8200-0849 jest przeznaczony specjalnie dla generacji 0i-D. 0i-F wymaga własnej płyty głównej, która nie jest kompatybilna z sprzętem 0i-D.

P5: Czym przegląd sprzętu A5 różni się od przeglądu sprzętu A1 z punktu widzenia techników naprawczych?

Z funkcjonalnego punktu widzenia nie ma żadnej różnicy - A5 uruchamia to samo oprogramowanie i łączy się z tym samym sprzętem peryferyjnym w ten sam sposób co A1.

Z fizycznego punktu widzenia niektóre pozycje złączy, umieszczenia komponentów lub drobne szczegóły układu płyty mogą różnić się w zależności od wersji,dlatego zdjęcia instalacji z oryginalnej płyty A1 nie powinny być wykorzystywane jako jedyne odniesienie do instalacji A5 ️ odnoszą się do fizycznych złączy i ich etykiet na samej płycie A5.

Kompatybilność parametrów i danych jest całkowita: przy wymianie A1 na A5 nie ma potrzeby modyfikacji parametrów maszyny.
