FANUC A20B-9000-0380 — Czujnik silnika wrzeciona

Co to za część

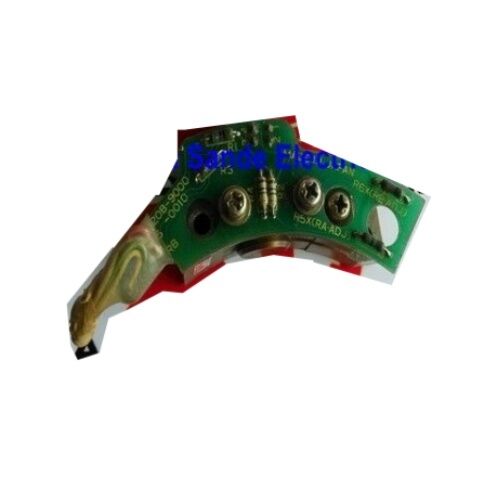

Przejdź się po niemal każdym warsztacie maszynowym korzystającym z urządzeń sterowanych przez FANUC z lat 80. XX wieku do wczesnych lat 2000., a napotkasz serię czujników A20B-9000 wykonującą cichą, niepozorną pracę wewnątrz silnika wrzeciona. A20B-9000-0380 to płytka drukowana czujnika silnika wrzeciona i konwertera sygnału — mała, ale mechanicznie krytyczna płytka, która znajduje się w obudowie silnika, odczytuje sygnały z przetwornika optycznego generowane przez obracający się wirnik i konwertuje te analogowe sinusoidalne przebiegi na czyste cyfrowe sygnały prostokątne, które system sterowania CNC FANUC może faktycznie wykorzystać.

Bez prawidłowego działania tej płytki sterowanie nie ma wiarygodnego obrazu tego, co robi wrzeciono. Sprzężenie zwrotne prędkości zanika, orientacja wrzeciona zawodzi, a sztywne gwintowanie — które zależy całkowicie od znajomości dokładnej pozycji kątowej wrzeciona przez cały czas — staje się niemożliwe. Maszyna może nadal działać w jakimś ograniczonym trybie, ale każda operacja zależna od skoordynowanego ruchu wrzeciona i posuwu zakończy się alarmem lub produkcją złomu.

Funkcja i ścieżka sygnału

Zespół czujnika w silniku wrzeciona FANUC AC działa w dwóch etapach. Pierwszy etap to sam element przetwornika optycznego — tablica fotodetektorów, która odczytuje zakodowaną tarczę lub pierścień na wale wirnika, generując analogowe wyjścia sinusoidalne (sin/cos) podczas obrotu wału. Te analogowe sygnały przenoszą informacje o pozycji i prędkości, ale nie mogą być odczytane bezpośrednio przez cyfrowy kontroler CNC.

Drugi etap to płytka drukowana konwertera sygnału A20B-9000-0380. Pobiera ona surowe wyjście czujnika sin/cos, przetwarza je za pomocą wbudowanej elektroniki i produkuje:

• Wyjście impulsów przyrostowych kwadraturowych — sygnały prostokątne fazy A i B, z których sterowanie oblicza prędkość i kierunek obrotu
• Impuls odniesienia zerowego (impuls jednokrotnego obrotu) — impuls znacznika generowany raz na pełny obrót wału silnika, trwający około 120 mikrosekund, który sterowanie wykorzystuje do ustalenia absolutnego odniesienia kątowego za każdym razem, gdy wrzeciono jest pozycjonowane do punktu zerowego

Ta kombinacja umożliwia funkcje orientacji wrzeciona, sterowania osią C (w maszynach, gdzie wrzeciono pełni rolę osi pozycjonującej) i sztywnego gwintowania w starszych systemach FANUC.

Informacje o części w skrócie

Seria A20B-9000 w kontekście

Seria A20B-9000 obejmuje kilka wariantów płytek czujników wrzeciona, które wyglądają podobnie, ale nie są wymienne. Modele -0300 i -0380 są często wymieniane razem przez specjalistów od części FANUC i pełnią porównywalne funkcje w różnych generacjach silników wrzeciona. Inne warianty z tej samej rodziny — w tym -0120, -0180 i -0500 — obejmują różne rozmiary ram silników, konfiguracje złączy lub poprawione układy obwodów wprowadzone w różnych momentach historii produkcji silników wrzeciona FANUC.

Uzyskanie prawidłowego sufiksu nie jest opcjonalne. Zastąpienie niewłaściwego wariantu A20B-9000 albo uniemożliwi dopasowanie płytki do fizycznego złącza silnika, albo spowoduje nieprawidłowe zliczanie impulsów prowadzące do błędów pozycji, albo spowoduje natychmiastowy alarm CNC po włączeniu wrzeciona. Zamawiając zamiennik, zawsze sprawdzaj numer części z tabliczki znamionowej silnika lub etykiety oryginalnej płytki czujnika, zamiast polegać wyłącznie na rozmiarze ramy silnika.

Kiedy ta płytka ulegnie awarii — objawy, które należy znać

A20B-9000-0380 to pasywna płytka drukowana bez aktywnego chłodzenia i ruchomych części, więc zazwyczaj przeżywa wiele innych komponentów systemu wrzeciona. Kiedy ulegnie awarii, najczęstsze przyczyny to zanieczyszczenie spowodowane przedostawaniem się mgły olejowej do obudowy silnika, zmęczenie połączeń lutowanych spowodowane wibracjami lub degradacja elementów optycznych po stronie przetwornika związana z wiekiem.

Typowe alarmy CNC związane z awarią płytki enkodera w systemach FANUC obejmują:

• SP9001 / SP9002 — Błąd sprzężenia zwrotnego prędkości silnika wrzeciona
• SP9003 — Nieprawidłowość sygnału kodera pozycji wrzeciona
• 434 / 435 — Rozłączenie czujnika wrzeciona lub utrata sygnału (numer alarmu zależy od generacji CNC)

Zanim potępisz samą płytkę A20B-9000-0380, warto sprawdzić złącze między płytką a kablem sprzężenia zwrotnego silnika, ponieważ 12-pinowy interfejs jest znanym słabym punktem w maszynach o wysokich wibracjach lub rzadkiej konserwacji. Luźny lub skorodowany pin spowoduje objawy identyczne jak w przypadku awarii płytki drukowanej.

Kwestie zakupu i naprawy

FANUC nie produkuje już A20B-9000-0380 jako nowy produkt. Oryginalne jednostki — często opisywane jako zapasy OEM z Japonii — krążą na rynku wtórnym przemysłowym i specjalistycznym części CNC. Przed zakupem potwierdź u dostawcy, że:

1. Jednostka została przetestowana elektrycznie (nie tylko wizualnie)
2. Złącze 12-pinowe i wszystkie przelotowe połączenia lutowane są nienaruszone
3. Powierzchnia przetwornika optycznego jest czysta i wolna od zanieczyszczeń

W przypadku maszyn, w których koszt przestoju jest wysoki, niektóre firmy serwisowe CNC oferują naprawę płytek drukowanych z serii A20B-9000, przywracając je do stanu używalności przy znacznie niższych kosztach niż pozyskanie zamiennika z zapasów magazynowych. Warto to rozważyć, jeśli sam element przetwornika optycznego jest nadal nienaruszony, a awaria ogranicza się do obwodów konwersji sygnału.

FAQ

P1: Które silniki wrzeciona FANUC używają płytki enkodera A20B-9000-0380?

A20B-9000-0380 jest przeznaczona dla silników wrzeciona FANUC AC pierwszej generacji, które wykorzystują wewnętrzny czujnik optyczny z 12-pinowym interfejsem sprzężenia zwrotnego. Jest często parowana z A20B-9000-0300 na listach części, co wskazuje na wspólne zastosowanie w ramach wspólnej rodziny ram silników wrzeciona FANUC produkowanych w tym samym okresie. Ponieważ FANUC nie publikuje wyczerpującej tabeli krzyżowych odniesień w domenie publicznej, najbardziej niezawodnym sposobem potwierdzenia kompatybilności jest porównanie numeru części wydrukowanego na istniejącej płytce czujnika wewnątrz silnika z jednostką zamienną przed zakupem. Jeśli silnik był wcześniej naprawiany lub regenerowany, oryginalny numer części płytki mógł już ulec zmianie.

P2: Czy A20B-9000-0380 można zastąpić innym wariantem A20B-9000, jeśli dokładna część jest niedostępna?

Nie bez weryfikacji. Seria A20B-9000 obejmuje wiele wariantów czujników wrzeciona, które różnią się rozkładem pinów złącza, liczbą impulsów wyjściowych i konstrukcją obwodu. Fizycznie podobna płytka z innym sufiksem może nie generować tej samej częstotliwości impulsów ani nie łączyć się z tym samym 12-pinowym interfejsem, co prowadzi do błędów obliczania prędkości lub natychmiastowych warunków alarmowych na CNC. Jeśli dokładny sufiks -0380 jest niedostępny, wykwalifikowany technik serwisowy FANUC lub doświadczony specjalista od części CNC powinien przeanalizować specyfikacje silnika przed podjęciem próby jakiejkolwiek zamiany krzyżowej.

P3: Z jakimi generacjami sterowania CNC jest kompatybilna ta płytka?

A20B-9000-0380 została wyprodukowana do pracy z systemami CNC FANUC, które akceptują format sprzężenia zwrotnego czujnika wrzeciona używany przez silniki wrzeciona FANUC AC pierwszej generacji — obejmujący systemy takie jak FANUC Series 0, Series 10/11, Series 15 i powiązany sprzęt sterujący z odpowiedniego okresu produkcji. Maszyny wykorzystujące te sterowania z kompatybilnymi silnikami wrzeciona są głównym zastosowaniem. Późniejsze systemy wrzecion FANUC przeszły na inne technologie enkoderów (takie jak rodziny czujników αi i βi), które wykorzystują zupełnie inne płytki i złącza. A20B-9000-0380 nie dotyczy tych generacji silników.

P4: Czy ta płytka jest tym samym co koder pozycji wrzeciona (pulsecoder serii A860)?

Nie — są to dwa odrębne komponenty pełniące różne role w systemie wrzeciona FANUC. A20B-9000-0380 to płytka konwertera sygnału czujnika zamontowana wewnątrz obudowy silnika wrzeciona, konwertująca wewnętrzne wyjście przetwornika optycznego na cyfrowe sygnały sprzężenia zwrotnego. Kodery pozycji serii A860 (takie jak rodziny A860-0309 lub A860-0382) to zewnętrzne czujniki zazwyczaj montowane na nosie wrzeciona lub za pomocą sprzęgła mechanicznego, używane specjalnie do orientacji wrzeciona o wysokiej rozdzielczości i sterowania osią C. W wielu maszynach oba rodzaje sprzężenia zwrotnego istnieją jednocześnie — wewnętrzny czujnik silnika odpowiada za regulację prędkości, podczas gdy zewnętrzny koder pozycji odpowiada za pozycjonowanie kątowe.

P5: Jak należy obchodzić się z A20B-9000-0380 i przechowywać ją, aby zapobiec uszkodzeniu przed instalacją?

Podobnie jak wszystkie precyzyjne płytki drukowane enkoderów FANUC, A20B-9000-0380 powinna być obsługiwana z zachowaniem standardowych środków ostrożności ESD — uziemiona opaska na nadgarstek i opakowanie antystatyczne. Powierzchnia przetwornika optycznego (jeśli jest odsłonięta) musi być całkowicie wolna od odcisków palców, oleju i kurzu; nawet cienka warstwa zanieczyszczenia na ścieżce optycznej zmniejszy jakość sygnału i może powodować przerywane alarmy pod wpływem wibracji. Długoterminowe przechowywanie powinno odbywać się w szczelnej torbie antystatycznej w suchym, stabilnym temperaturowo środowisku, z dala od pól magnetycznych i bezpośredniego światła słonecznego. Przed instalacją należy sprawdzić korpus złącza 12-pinowego pod kątem zdeformowanych lub cofniętych pinów, ponieważ uszkodzenie złącza podczas transportu jest najczęstszą przyczyną problemów z używanymi płytkami pochodzącymi od dostawców zapasów magazynowych.
