ENKODER FANUC A20B-9000-0500 — Płytka enkodera silnika wrzeciona do systemów CNC FANUC

Czym jest ten komponent i dlaczego jest ważny

Płytka enkodera silnika wrzeciona FANUC A20B-9000-0500 jest częścią serii czujników sprzężenia zwrotnego A20B-9000, używanych w systemach obróbki CNC FANUC. Jej zadanie znajduje się w centrum sterowania wrzecionem w pętli zamkniętej: zamontowana na silniku wrzeciona, stale mierzy pozycję obrotową i prędkość, przesyłając te dane z powrotem do wzmacniacza wrzeciona i sterowania CNC, dzięki czemu system może dokładnie regulować prędkość obrotową wrzeciona i — co kluczowe — jego pozycję w danym momencie.Ten ostatni punkt zasługuje na podkreślenie. Sterowanie wrzecionem to nie tylko osiągnięcie docelowej prędkości obrotowej. Operacje takie jak szlifowanie sztywne, toczenie gwintów i orientacja wrzeciona wymagają od sterowania CNC znajomości dokładnej pozycji kątowej wału wrzeciona w każdej chwili. Płytka enkodera umożliwia tę świadomość pozycji. Bez działającego enkodera, wrzeciono w najlepszym wypadku powraca do działania w pętli otwartej — a częściej sterowanie CNC generuje alarm sprzężenia zwrotnego wrzeciona i w ogóle odmawia uruchomienia programu.Płytka A20B-9000-0500 jest również określana jako A20B90000500 w niektórych katalogach części — oba oznaczenia odnoszą się do identycznego komponentu.

Seria enkoderów A20B-9000 FANUC w kontekście

FANUC stosuje ustrukturyzowany system numeracji części w całej swojej gamie enkoderów wrzecion. Seria A20B-9000 obejmuje rodzinę płytek enkoderów silników wrzecion, zaprojektowanych do integracji z silnikami wrzecion AC FANUC. Każdy wariant w ramach serii — w tym A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 i A20B-9000-0500 — jest dopasowany do konkretnych typów silników i konfiguracji wzmacniaczy wrzeciona.Te płytki enkoderów różnią się od enkoderów impulsowych serii A860, używanych na osiach posuwu serwo FANUC. Podczas gdy rodzina A860 obsługuje wymagania sprzężenia zwrotnego osi posuwu liniowych i obrotowych, płytki A20B-9000 są specjalnie zaprojektowane do wymagań wyższych prędkości i mocy silników wrzecion — maszyn pracujących w ciągłych operacjach skrawania przy tysiącach obrotów na minutę, często w warunkach chłodzenia i wibracji, których enkoder osi serwo nigdy by nie napotkał.Zrozumienie, który wariant jest prawidłowy dla danej maszyny, wymaga dopasowania enkodera do konkretnego modelu silnika. Użycie niewłaściwego enkodera w tej samej obudowie fizycznej może prowadzić do błędnego zliczania, błędnych danych prędkości lub alarmów sterowania, nawet jeśli urządzenie normalnie się włącza.

Rola techniczna w pętli sterowania wrzecionem

Kiedy operator wprowadza polecenie S — na przykład S3000 M03 — sekwencja zdarzeń, która następuje, jest bardziej złożona, niż się wydaje. Wzmacniacz wrzeciona zasila silnik, wrzeciono zaczyna przyspieszać, a płytka enkodera natychmiast zaczyna generować impulsy sprzężenia zwrotnego proporcjonalne do rzeczywistego obrotu wału. Wzmacniacz porównuje te impulsy z zadaną prędkością i stale dostosowuje swoje wyjście, aby zniwelować różnicę.

W stanie ustabilizowanym enkoder utrzymuje pętlę zamkniętą: każde odchylenie od docelowej prędkości obrotowej spowodowane zmianą obciążenia skrawania, efektami termicznymi lub fluktuacjami zasilania jest wykrywane i korygowane w czasie rzeczywistym. To właśnie zapewnia napędom wrzecion FANUC ich charakterystyczną stabilność prędkości przy zmiennym obciążeniu wiórami — enkoder stale aktualizuje obliczenia sterowania wzmacniacza przez cały czas skrawania.

W przypadku operacji wymagających sterowania pozycją — najczęściej szlifowania sztywnego — enkoder zapewnia również absolutne odniesienie fazowe. Sterowanie CNC wie, gdzie znajduje się wrzeciono w obrębie jednego obrotu, co pozwala mu zsynchronizować obrót wrzeciona z posuwem osi Z, aby uzyskać dokładny skok gwintu, nawet w obliczu niewielkich wahań prędkości podczas cyklu gwintowania.

Charakterystyka fizyczna i miejsce instalacji

Płytka enkodera A20B-9000-0500 jest przeznaczona do montażu z tyłu silnika wrzeciona, zazwyczaj pod zespołem wentylatora chłodzącego. W większości konfiguracji silników wrzecion FANUC wentylator nawiewny jest montowany z tyłu ramy silnika, a enkoder znajduje się między obudową wentylatora a osłoną końcową silnika, przymocowany do przedłużenia wału silnika.

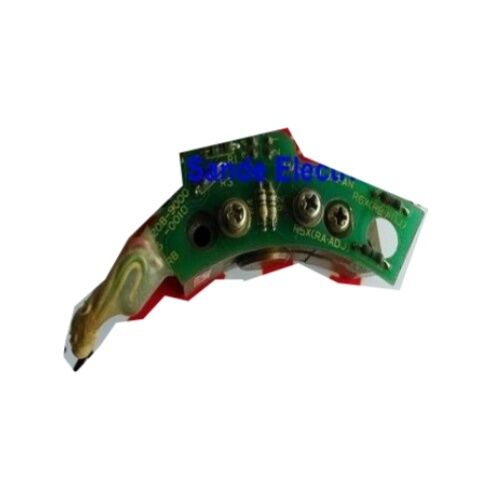

Fizycznie urządzenie składa się z płytki drukowanej czujnika (elementu stojana) i tarczy wirnika lub celu, który jest montowany na obracającym się wale. Płytka drukowana wykrywa obrót celu i generuje sygnał sprzężenia zwrotnego. Ponieważ wirnik jest mechanicznie sprzężony z wałem, płytka enkodera wymaga starannego wyrównania podczas instalacji — nawet niewielkie bicie promieniowe montażu wirnika może powodować zakłócenia w sygnale sprzężenia zwrotnego, które objawiają się jako wahania, wibracje lub sporadyczne nieregularności prędkości podczas pracy.

Wyjście enkodera jest podłączone do wzmacniacza wrzeciona — zazwyczaj przez złącze JY2 lub równoważne — za pomocą dedykowanego ekranowanego kabla. Integralność kabla jest częstym źródłem usterek związanych z enkoderem, które nie dotyczą samej płytki enkodera; warto to sprawdzić przed uznaniem płytki za uszkodzoną podczas diagnostyki.

Typowe objawy awarii wskazujące na ten komponent

Awaria enkodera wrzeciona objawia się na kilka rozpoznawalnych sposobów. Znajomość tych wzorców oszczędza czas diagnostyki i pozwala uniknąć niepotrzebnej wymiany części.

Alarm sprzężenia zwrotnego wrzeciona przy włączeniu zasilania lub podczas przyspieszania.

Jest to najbardziej bezpośrednia wskazówka. W sterowaniach FANUC 0i, 16i, 18i i podobnych, numer alarmu będzie odnosił się do odchylenia prędkości wrzeciona, rozłączenia enkodera lub nieprawidłowości sygnału sprzężenia zwrotnego.

Wrzeciono waha się lub oscyluje przy stałej prędkości.

Jeśli silnik osiągnie w przybliżeniu właściwą prędkość obrotową, ale następnie rytmicznie przyspiesza i odzyskuje prędkość, enkoder generuje zaszumiony lub przerywany sygnał, zamiast ulec całkowitej awarii. Może to być spowodowane uszkodzoną tarczą wirnika, luźnymi elementami mocującymi pozwalającymi wirnikowi na bicie, lub uszkodzeniem elementów czujnikowych na samej płytce drukowanej.

Szlifowanie sztywne daje niedokładny skok lub zerwane gwinty.Operacje zależne od pozycji są wrażliwe nawet na niewielkie błędy zliczania w enkoderze. Systematyczne błędy skoku w otworach gwintowanych — gdzie gwint jest konsekwentnie za gruby lub za cienki — mogą wskazywać na zużycie enkodera, które jeszcze nie spowodowało twardego alarmu.

Brak sprzężenia zwrotnego wrzeciona, wrzeciono pracuje w pętli otwartej lub wcale.Całkowita awaria płytki enkodera zazwyczaj powoduje, że sterowanie CNC odrzuca polecenia wrzeciona, natychmiast wyświetlając alarm.

Przed wymianą płytki enkodera zawsze sprawdź kabel i złącze enkodera. Wniknięcie chłodziwa do złącza, uszkodzenie kabla w pobliżu silnika i skorodowane piny powodują objawy identyczne jak awaria płytki przy ułamku kosztów wymiany.Kwestie pozyskiwania

A20B-9000-0500 jest oryginalnym komponentem FANUC. W przypadku maszyn w aktywnej produkcji, wybór między nowym zapasem magazynowym, profesjonalnie odnowionym a używanym-przetestowanym urządzeniem jest w dużej mierze decyzją dotyczącą zarządzania ryzykiem.Nowy zapas OEM, jeśli jest dostępny, oferuje najwyższą pewność co do żywotności — ale płytki enkoderów FANUC ze starszych generacji maszyn nie zawsze są łatwo dostępne za pośrednictwem standardowych kanałów, a gdy są, wiążą się z premią. Odnowione urządzenia od renomowanych specjalistów od komponentów CNC, którzy testują na żywym sprzęcie do testowania napędów wrzecion przed wysyłką, stanowią praktyczną alternatywę. Kluczowym kryterium jest to, czy dostawca testuje pod obciążeniem dynamicznym, a nie tylko ciągłość po włączeniu zasilania.

Niezależnie od historii urządzenia, prawidłowa instalacja i inspekcja kabla są tak samo ważne, jak jakość samego komponentu. Wiele sytuacji "wymiany enkodera" rozwiązuje się na etapie kabla lub złącza, bez konieczności pracy na poziomie płytki.

Często zadawane pytania

P1: Jaka jest różnica między A20B-9000-0500 a innymi płytkami enkoderów serii A20B-9000, takimi jak A20B-9000-0380 lub A20B-9000-0300?

Każdy wariant w serii A20B-9000 jest dopasowany do konkretnego modelu silnika wrzeciona lub generacji silnika FANUC. Numer sufiksu (0500, 0380, 0300 itp.) identyfikuje konkretną rewizję projektu i typ silnika, do którego jest skalibrowany. Dzielą one wspólną koncepcję fizyczną — płytka drukowana enkodera zamontowana z tyłu silnika wrzeciona — ale różnią się geometrią czujnika, wyjściem impulsowym i interfejsem elektrycznym. Użycie niewłaściwego wariantu na silniku spowoduje nieprawidłowe odczyty prędkości, alarmy wrzeciona lub ciche błędy zliczania. Zawsze potwierdzaj numer części na podstawie tabliczki znamionowej silnika lub listy części maszyny, zamiast zakładać, że dopasowanie fizyczne oznacza kompatybilność funkcjonalną.

P2: Czy tę płytkę enkodera można naprawić, czy trzeba ją wymienić w całości?

Naprawa na poziomie komponentów jest technicznie możliwa i praktykowana przez specjalistyczne firmy zajmujące się naprawą CNC posiadające odpowiedni sprzęt. Płytka drukowana czujnika może ulec awarii w obwodzie detekcji optycznej lub magnetycznej, komponentach kondycjonowania sygnału lub stopniu sterownika wyjściowego — wszystkie te elementy są zasadniczo naprawialne. Jednak mechaniczna precyzja relacji wirnik-stojan jest tak samo ważna jak elektronika, więc każda naprawa musi również weryfikować, czy elementy mocujące i stan wirnika są w granicach tolerancji. W przypadku enkodera wrzeciona, gdzie subtelny błąd zliczania powoduje rzeczywiste problemy z jakością produkowanych przez maszynę części, testowanie po naprawie musi obejmować dynamiczną weryfikację przy rzeczywistych prędkościach roboczych — a nie tylko statyczny test laboratoryjny.

P3: Maszyna wyświetla alarm enkodera wrzeciona. Jak potwierdzić, że to płytka enkodera, a nie kabel?

Zacznij od kabla, zanim dotkniesz płytki enkodera. Odłącz kabel enkodera od strony wzmacniacza wrzeciona i sprawdź styki złącza pod kątem korozji, wygiętych styków lub pozostałości chłodziwa. Następnie sprawdź ciągłość kabla między złączem wzmacniacza a złączem enkodera przy silniku, zwracając szczególną uwagę na sporadyczne przerwy w przewodach ekranowanych — najczęstszy tryb awarii kabla. Jeśli kabel jest sprawny, a alarm utrzymuje się przy użyciu znanego sprawnego zamiennego kabla, to płytka enkodera jest najbardziej prawdopodobną przyczyną awarii. W niektórych sterowaniach FANUC strona diagnostyki pokazuje surowe dane sprzężenia zwrotnego enkodera; jeśli te dane są nieobecne lub nieprawidłowe przy podłączonym sprawnym kablu, płytka enkodera prawie na pewno uległa awarii.

P4: Czy A20B-9000-0500 jest kompatybilny zarówno ze sterowaniami serii FANUC 0, jak i nowszymi seriami 16i/18i/0i?

Kompatybilność jest określana przez używany silnik wrzeciona i wzmacniacz wrzeciona, a nie bezpośrednio przez serię sterowania CNC. Płytka enkodera współpracuje z wzmacniaczem wrzeciona — jeśli wzmacniacz jest niezmieniony, a silnik jest niezmieniony, wymiana uszkodzonego A20B-9000-0500 na identyczne urządzenie przywróci normalne działanie, niezależnie od tego, która generacja sterowania CNC znajduje się powyżej. Problemy z kompatybilnością pojawiają się, gdy maszyna została przeprogramowana lub gdy wzmacniacz wrzeciona został wymieniony na jednostkę innej generacji — w takich przypadkach wymagania interfejsu enkodera nowego wzmacniacza muszą być zweryfikowane w stosunku do tego, co zapewnia A20B-9000-0500.

P5: Jak należy przechowywać A20B-9000-0500, jeśli nie można go zainstalować natychmiast?

Przechowuj urządzenie w oryginalnym opakowaniu antystatycznym lub równoważnym opakowaniu chroniącym przed wyładowaniami elektrostatycznymi, w czystym, suchym środowisku o stabilnej temperaturze — z dala od bezpośredniego światła słonecznego, wilgoci i źródeł wibracji. Płytka drukowana czujnika zawiera komponenty wrażliwe na wyładowania elektrostatyczne, a element wirnika (jeśli jest dostarczany jako zespół) może ulec uszkodzeniu przez uderzenia, które nie pozostawiłyby widocznych śladów na obudowie. Unikaj przechowywania urządzenia w pobliżu silnych pól magnetycznych. Większość specjalistów od komponentów CNC zaleca instalację w ciągu 12–18 miesięcy od wyjęcia z magazynu w celu uzyskania optymalnej niezawodności; urządzenia przechowywane dłużej niż ten okres powinny zostać przetestowane funkcjonalnie przed instalacją na maszynie produkcyjnej.

Płytka enkodera A20B-9000-0500 musi być dopasowana do właściwego modelu silnika wrzeciona FANUC. Zawsze weryfikuj kompatybilność na podstawie tabliczki znamionowej silnika i dokumentacji maszyny przed instalacją. Wymiana enkodera powinna być przeprowadzana przy całkowicie zablokowanej maszynie i schłodzonym do temperatury otoczenia silniku wrzeciona.
