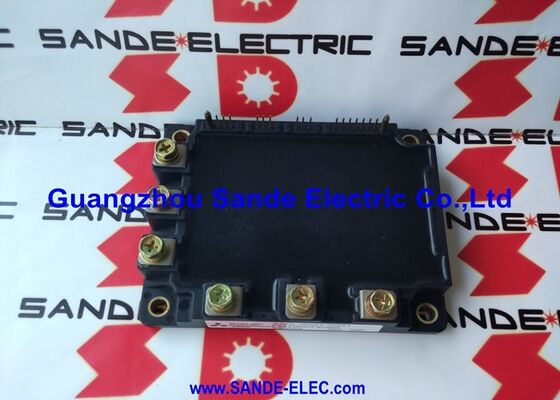

A50L-0001-0327 6MBP50RTA060-01 Fanuc IGBT MODUL A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327 | Blok zasilania FANUC Fuji IGBT-IPM — 50 A / 600 V / 16-pinowy / 6MBP50RTA060 / Zapasowy serwonapęd CNC

Blok zasilania IGBT-IPM — czym jest A50L-0001-0327

A50L-0001-0327 to oznaczenie firmy FANUC dla inteligentnego modułu mocy (IPM) Fuji Electric IGBT w klasie 50 A / 600 V — używanego jako element konwersji mocy w serwonapędach AC i napędach wrzecionowych FANUC.

Moduł jest skatalogowany przez firmę FANUC jako „blok mocy” — samodzielny zespół przełączający zasilanie, który montowany jest na wewnętrznym radiatorze jednostki napędowej. W obudowie przemiennika A50L-0001-0327 realizuje pełną funkcję przełączania falownika: odbiera polecenia bramki PWM z elektroniki sterującej przemiennika i generuje trójfazowy sygnał wyjściowy o zmiennej częstotliwości, który napędza podłączony silnik prądu przemiennego.

Kluczowe dane techniczne

Inteligentny moduł zasilania (IPM) — wbudowana ochrona

Oznaczenie „IPM” identyfikuje A50L-0001-0327 jako coś więcej niż pasywny układ tranzystorów IGBT. Inteligentny moduł zasilania integruje:

Elektronika napędu bramy:Wbudowany obwód sterownika bramki eliminuje potrzebę stosowania zewnętrznych komponentów napędu bramki IGBT — 16-pinowy interfejs akceptuje bezpośrednio sygnały PWM na poziomie logicznym.

Zabezpieczenie nadprądowe:Wewnętrzny czujnik prądu wykrywa stany przetężenia (zwarcia silnika, uszkodzenia uzwojeń) i wyłącza bramki IGBT w ciągu mikrosekund – zanim prąd zwarciowy uszkodzi złącza tranzystora.

Ochrona przed przegrzaniem:Czujnik temperatury w module generuje sygnał zabezpieczający, gdy temperatura złącza półprzewodnikowego zbliża się do maksymalnej, zapobiegając uszkodzeniom termicznym spowodowanym nieodpowiednim chłodzeniem lub nadmiernym obciążeniem.

Zabezpieczenie zwarciowe:Wykrywanie desaturacji wyłącza tranzystory IGBT w czasie wytrzymywania zwarcia, chroniąc moduł przed zniszczeniem podczas zwarć na wyjściu.

Zastosowania — systemy serwo i napędu wrzeciona FANUC

A50L-0001-0327 jest montowany w jednostkach napędowych FANUC całej gamy produktów serwo i napędów wrzecionowych:

Serwowzmacniacze serii FANUC Alpha:Moduły serwo Alpha (serie A06B-6079, A06B-6080, A06B-6096 i pokrewne) — moduły IPM 50 A napędzają osie serwo wymagające wyjściowego momentu obrotowego w średnim zakresie do precyzyjnych operacji obróbki.

Wzmacniacze wrzecionowe FANUC AC:Napędy wrzecionowe serii 6044, 6062, 6063 i powiązane rodziny wzmacniaczy — obciążenie 50A obejmuje napędy wrzecionowe do centrów obróbczych w klasie średniej mocy.

Serwojednostki FANUC Beta:Niektóre konfiguracje serwowzmacniaczy Beta wykorzystują moduły IPM w klasie 50A/600V.

Często zadawane pytania

P1: Jaki alarm napędu FANUC wskazuje awarię modułu IPM A50L-0001-0327?

Alarm 12 FANUC (lub alarm 12.1, 12.2 itp. dla określonych osi) wskazuje błąd IPM lub modułu tranzystorowego — zwykle generowany, gdy zadziała wewnętrzne zabezpieczenie IPM (przetężenie, przegrzanie lub zwarcie) podczas włączania napędu lub pracy silnika. Po wykluczeniu usterek silnika i okablowania moduł IPM jest głównym elementem stopnia mocy podlegającym wymianie.

P2: W jaki sposób 16-pinowy interfejs A50L-0001-0327 łączy się z płytką drukowaną napędu?

16-pinowy interfejs bloku zasilania IPM łączy się z płytką sygnałową przemiennika za pomocą odpowiedniego złącza — zazwyczaj jest to 16-pinowe gniazdo do montażu na płytce drukowanej, które łączy się bezpośrednio z pinami sygnałowymi modułu. Zaciski zasilania (dodatni szyna DC, ujemny szyna DC, wyjście silnika trójfazowego U/V/W) łączą się z szynami zbiorczymi przemiennika lub grubym okablowaniem. Nie są wymagane żadne zewnętrzne komponenty napędu bramki — 16-pinowy interfejs obsługuje wszystkie sygnały poleceń PWM, wyjścia zabezpieczające i połączenia zasilania.

P3: Czy A50L-0001-0327 można bezpośrednio zastąpić odpowiednikiem Fuji 6MBP50RTA060-01?

A50L-0001-0327 wykorzystuje moduł Fuji 6MBP50RTA060-01 (lub wariant -AF-51) jako moduł podstawowy. Doświadczeni inżynierowie napędów potwierdzają, że wymiary modułu Fuji, układ pinów i specyfikacje odpowiadają aplikacji A50L-0001-0327. W przypadku konserwacji napędów produkcyjnych zastosowanie katalogowego oznaczenia A50L-0001-0327 firmy FANUC gwarantuje dostarczenie dokładnej specyfikacji.

P4: Jakie wymagania termiczne dotyczą instalacji A50L-0001-0327?

Płyta podstawy bloku mocy musi stykać się z płaską, czystą powierzchnią radiatora ze środkiem termoprzewodzącym. Zastosuj śruby mocujące zgodnie z momentem obrotowym podanym w instrukcji konserwacji napędu FANUC. Przy ciągłym obciążeniu 50 A moduł IPM generuje znaczną ilość ciepła — niewystarczający kontakt termiczny zwiększa temperaturę złącza i skraca żywotność modułu. Przed ponownym uruchomieniem po wymianie modułu upewnij się, że wentylator chłodzący dysku działa i że żeberka radiatora są czyste.

P5: Jakie jest znaczenie wagi A50L-0001-0327 (0,56 funta)?

Waga 0,56 funta odzwierciedla rozmiar fizyczny i zawartość miedzi/aluminium w sześciopaku modułu IPM 50 A / 600 V — cięższy niż mniejsze moduły jednoosiowe, lżejszy niż większe moduły 75 A i wyższe prądy. Zgodność wagowa potwierdza prawidłową specyfikację modułu przy odbiorze części zamiennych.
