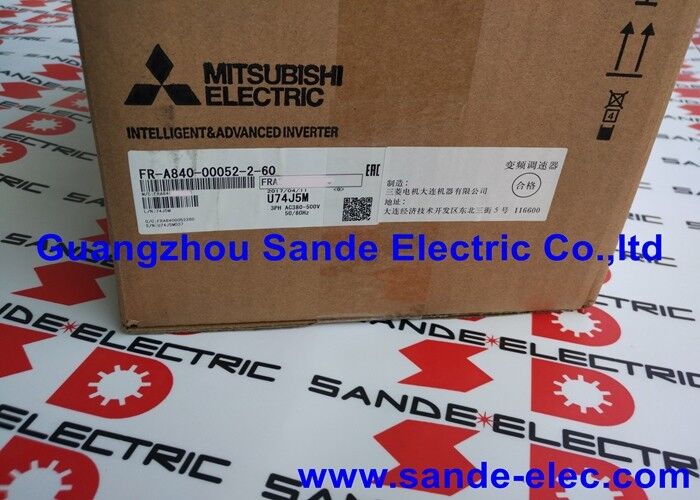

Przemiennik częstotliwości Mitsubishi FR-A840-00052-2-60

FR-A840-00052-2-60 | Falownik Mitsubishi serii FR-A800 — 52 A SLD / 400 V, 3-fazowy / typ CA / powłoka płytki (3C2)

Mitsubishi FR-A800 — seria falowników o wysokiej wydajności

FR-A840-00052-2-60 pochodzi z serii FREQROL FR-A800 firmy Mitsubishi Electric — platformy falowników o wysokiej wydajności, oferującej zaawansowane sterowanie wektorowe i wszechstronne możliwości sterowania silnikiem. Przetwornica FR-A800 jest przeznaczona do wymagających zastosowań, w których wymagana jest precyzyjna kontrola prędkości i momentu obrotowego, szybka reakcja dynamiczna i rozszerzone funkcje sterowania silnikiem.

Oznaczenie FR-A840 identyfikuje standardowy model trójfazowy 400 V z gamy FR-A800, a to urządzenie przenosi prąd znamionowy falownika SLD (Super Light Duty) o natężeniu 52 A.

Kluczowe dane techniczne

FR-A840 — trzy wartości przeciążenia dla jednej platformy sprzętowej

Seria FR-A800 firmy Mitsubishi wykorzystuje system wielu wartości znamionowych, który przypisuje wiele klas mocy silnika do pojedynczej jednostki sprzętowej falownika w oparciu o obciążenie przeciążeniowe aplikacji:

SLD (bardzo lekkie obciążenia):52A ciągły przy 110% przeciążeniu przez 60 sekund. Dotyczy obciążeń wentylatorów i pomp, gdzie wymagania dotyczące przeciążenia są minimalne. Wartość znamionowa SLD 52 A odpowiada mocy silnika około 30 kW do zastosowań z wentylatorami/pompami.

LD (lekkie obciążenia):Nieco niższy prąd ciągły przy 120% przeciążeniu przez 60 sekund — do zastosowań o umiarkowanym zapotrzebowaniu na obciążenie przejściowe.

ND (normalne obciążenie):Najbardziej konserwatywna ocena, zapewniająca 150% przeciążenia przez 60 sekund — dla obciążeń o stałym momencie obrotowym (przenośniki, wciągniki, sprężarki) wymagających dużej wytrzymałości na przeciążenia.

Wartość znamionowa SLD 52A w FR-A840-00052-2-60 wskazuje, że ten falownik może być dopasowany do silników o mocy do około 30 kW w trybie wentylatorów i pomp lub mniejszych silników w trybie ND o stałym momencie obrotowym. Wybierz stopień obciążenia odpowiadający profilowi ​​przeciążenia aplikacji.

Zastosowania — tam, gdzie potrzebna jest powłoka 3C2

Oczyszczanie ścieków:Środowisko pompowni w oczyszczalniach ścieków łączy w sobie wilgoć, siarkowodór i amoniak, tworząc wymagające środowisko korozyjne dla niezabezpieczonej elektroniki. FR-A840-00052-2-60 z powłoką płyty 3C2 sprawdza się w takich warunkach niezawodnie.

Środowiska przybrzeżne i morskie:Wilgotne powietrze zawierające sól przyspiesza korozję niezabezpieczonych płytek PCB w instalacjach przybrzeżnych. Powłoka 3C2 zapewnia niezbędną ochronę dla długotrwałej i niezawodnej pracy.

Instalacje do procesów chemicznych:Napędy pomp i wentylatorów w środowiskach produkcji chemicznej, w których gazy procesowe mogą przedostawać się do pomieszczenia napędowego, wymagają ochrony na poziomie 3C2.

Przetwórstwo żywności i napojów:Regularne mycie i pozostałości środków czyszczących tworzą środowisko korozyjne dla standardowych napędów — powlekane płyty zapewniają dłuższą żywotność.

Często zadawane pytania

P1: Jaka jest moc znamionowa silnika FR-A840-00052-2-60 w zastosowaniach SLD i ND?

Przy 52A SLD (wentylator/pompa) ten falownik jest przystosowany do mocy silnika trójfazowego około 30 kW. W konfiguracji ND (normalne obciążenie, 150% przeciążenia) ten sam sprzęt 52 A obsługuje mniejszy silnik — zwykle około 22 kW w trybie ND. Konkretną moc silnika dla każdej klasy obciążenia potwierdzono w przewodniku doboru falownika Mitsubishi FR-A800 pod wpisem FR-A840-00052.

P2: Co oznacza „bez platerowanego przewodu” w przypadku FR-A840-00052-2-60?

Specyfikacja „-60” obejmuje zarówno powłokę płytki 3C2 ORAZ „bez platerowanego przewodu” – co oznacza, że ​​przewody szyny zasilającej wewnątrz falownika nie są cynowane ani posrebrzane. W standardowych napędach można zastosować szyny zbiorcze pokryte cyną, aby zapobiec utlenianiu powierzchni; FR-A840-00052-2-60 wykorzystuje nieizolowane przewodniki. Jest to właściwe w połączeniu z podejściem polegającym na powlekaniu płytki — ochronę na poziomie płytki zapewnia powłoka konforemna, a nie powlekanie przewodnika.

P3: Czy FR-A840-00052-2-60 można używać z enkoderem w celu uzyskania precyzyjnej kontroli prędkości?

Tak. Seria FR-A800 obsługuje sprzężenie zwrotne enkodera za pośrednictwem opcjonalnej karty interfejsu enkodera (FR-A8AP, FR-A8APR lub równoważna) zamontowanej w gnieździe opcji falownika. Dzięki sprzężeniu zwrotnemu z enkoderem, FR-A840 zapewnia pełną kontrolę prędkości w pętli zamkniętej z dokładnością znacznie lepszą niż wektor w pętli otwartej — zazwyczaj regulacja prędkości ±0,01% przy zmiennym obciążeniu. Ten poziom precyzji jest odpowiedni dla napędów wrzecion obrabiarek, maszyn nawijających i innych zastosowań wymagających dużej dokładności prędkości.

P4: Czy powłoka 3C2 jest tym samym, co powłoka konforemna?

3C2 to klasyfikacja środowiskowa IEC, która określa stopień nasilenia środowiska korozyjnego – sama w sobie nie jest specyfikacją materiału powłokowego. Ochronę fizyczną zapewnia powłoka konformalna nałożona na płytki drukowane (zwykle żywica akrylowa, poliuretanowa lub silikonowa). Wybór powłoki i proces jej nakładania są określone przez firmę Mitsubishi w celu zapewnienia wymaganej ochrony przed substancjami chemicznymi i poziomami wilgotności określonymi w klasie środowiskowej 3C2.

P5: Jakie opcje komunikacji są dostępne w FR-A840-00052-2-60?

Platforma FR-A800 obsługuje szeroki zakres opcji komunikacyjnych za pośrednictwem kart opcjonalnych: PROFIBUS DP (FR-A8NCE), PROFINET (FR-A8NP), EtherNet/IP (FR-A8NCI), CC-Link (FR-A8NC), Modbus/TCP i DeviceNet. Specjalna karta opcji jest zamontowana w porcie komunikacyjnym falownika. CC-Link jest powszechnie używany do integracji sterowników PLC Mitsubishi MELSEC; PROFIBUS i PROFINET obsługują systemy oparte na SIMATIC. Napęd podstawowy zawiera port RS-485 do komunikacji szeregowej Modbus RTU bez karty opcji.
