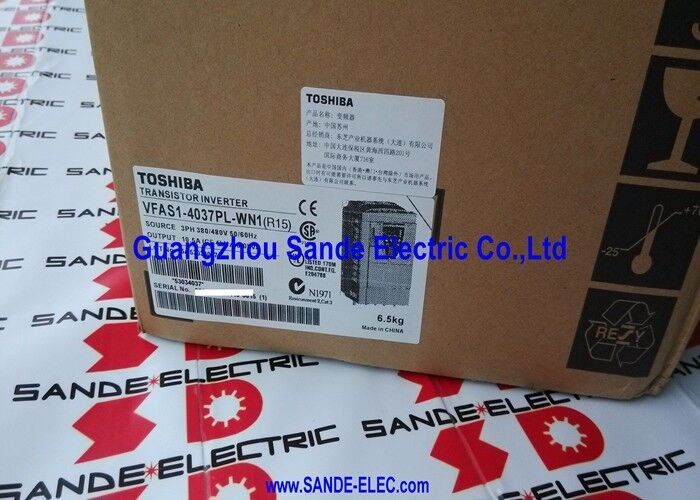

Konwerter częstotliwości TOSHIBA 3-fazowy VFAS1-4037PL-WN1

VFAS1-4037PL-WN1 | Falownik tranzystorowy Toshiba VFAS1 — 3,7 kW / 5 KM / 8 kVA / 380–480 V, 3-fazowy / prosty panel / bez dławika

VFAS1-4037PL-WN1 w serii Toshiba VFAS1

VFAS1-4037PL-WN1 to model o mocy 3,7 kW z serii uniwersalnych falowników tranzystorowych VFAS1 firmy Toshiba — plasujący się o jeden stopień poniżej modelu VFAS1-4055PL-WN1 o mocy 5,5 kW z tej samej serii. Obydwa modele mają identyczne funkcje operacyjne, opcje komunikacji i konfigurację paneli – różnica polega jedynie na klasie mocy wyjściowej.

Model VFAS1-4037PL-WN1 o mocy 3,7 kW jest przeznaczony dla dużej bazy zainstalowanych silników klasy 4 kW w pompach, wentylatorach, przenośnikach i ogólnych napędach maszyn — klasa mocy 3,7 kW / 4 kW to jeden z najpopularniejszych rozmiarów ram silników w instalacjach przemysłowych na całym świecie.

Kluczowe dane techniczne

Technologia falownika tranzystorowego — przemiennik częstotliwości oparty na IGBT

„Inwerter tranzystorowy” w opisie VFAS1-4037PL-WN1 potwierdza topologię falownika: przełączanie IGBT (tranzystor bipolarny z izolowaną bramką) — będący standardem branżowym półprzewodnik mocy do zastosowań VFD w klasach mocy od subkilowatów do megawatów.

Tranzystory IGBT zapewniają połączenie dużej prędkości przełączania (umożliwiającej wysokie częstotliwości nośne PWM dla cichej pracy silnika), niskie straty przewodzenia (poprawiające wydajność napędu) i solidną tolerancję na przetężenia, co czyni je dominującym wyborem dla nowoczesnych VFD. Mostek falownika IGBT w urządzeniu Toshiba VFAS1 przekształca wyprostowaną szynę prądu stałego na sygnał wyjściowy prądu przemiennego o zmiennej częstotliwości, zapewniając płynną kontrolę prędkości silnika w całym zakresie częstotliwości od 0 Hz do częstotliwości znamionowej.

Scenariusze zastosowań

Pompa obiegowa instalacji technologicznej:Pompa wody chłodzącej procesowej z silnikiem o mocy 3,7 kW wymaga zmiennego natężenia przepływu, aby dopasować się do obciążenia cieplnego procesu. VFAS1-4037PL-WN1 zapewnia wydajną kontrolę zmiennej prędkości — zmniejszając prędkość pompy przy częściowym obciążeniu, zmniejszając zużycie energii do około jednej ósmej pełnego obciążenia przy połowie prędkości.

Wentylator wyciągowy warsztatowy:Wentylator wyciągowy warsztatu przemysłowego z silnikiem o mocy 3,7 kW wymaga zmiany prędkości pomiędzy pełną wentylacją (w godzinach produkcji) a minimalną wentylacją (poza godzinami pracy). VFAS1-4037PL-WN1 umożliwia tę regulację z poziomu prostego panelu.

Często zadawane pytania

P1: Jak VFAS1-4037PL-WN1 (3,7 kW) wypada w porównaniu z VFAS1-4055PL-WN1 (5,5 kW) z tej samej serii?

Obydwa są konfiguracjami klasy 400 V, 3-fazowymi, prostym panelem i bez reaktora w serii Toshiba VFAS1. VFAS1-4037PL-WN1 o mocy 3,7 kW napędza silniki o mocy do około 3,7 kW; VFAS1-4055PL-WN1 o mocy 5,5 kW napędza większe silniki. Wymiary fizyczne, funkcje sterowania i konfiguracja we/wy są w obu przypadkach identyczne — wybór odpowiedniego modelu polega wyłącznie na dopasowaniu mocy znamionowej przemiennika w kW do mocy znamionowej silnika z odpowiednim marginesem.

P2: Jaką częstotliwość nośną obsługuje VFAS1-4037PL-WN1 i jak wpływa to na hałas silnika?

Falowniki Toshiba VFAS1 obsługują regulowaną częstotliwość nośną — zazwyczaj programowalną w zakresie od 2,5 kHz do 15 kHz. Wyższe częstotliwości nośne zmniejszają słyszalny hałas silnika (charakterystyczne wycie PWM przesuwa się powyżej słyszalnego zakresu), ale zwiększają straty przełączania w tranzystorach IGBT, zmniejszając wydajność napędu i wymagając termicznego obniżenia wartości znamionowych prądu wyjściowego przy wysokich częstotliwościach nośnych. Domyślna częstotliwość nośna mieści się zazwyczaj w zakresie 8–10 kHz, co równoważy wydajność akustyczną i wydajność cieplną.

P3: Czy VFAS1-4037PL-WN1 obsługuje sterowanie PID w zastosowaniach z pompami i wentylatorami w pętli zamkniętej?

Przemienniki Toshiba VFAS1 zazwyczaj zawierają wbudowany kontroler PID — umożliwiający przemiennikowi regulację zmiennej procesowej (ciśnienie, przepływ, temperatura) bezpośrednio bez zewnętrznego sterownika PLC. Sygnał czujnika procesu (4–20 mA lub 0–10 V) podłącza się do wejścia analogowego przemiennika częstotliwości; algorytm PID automatycznie dostosowuje prędkość silnika, aby utrzymać wartość zadaną. Ta wbudowana funkcja PID jest szczególnie przydatna w zastosowaniach pomp i wentylatorów, w których maksymalizuje się oszczędność energii poprzez precyzyjną regulację ciśnienia lub przepływu.

P4: Jakie środki ostrożności obowiązują podczas instalacji VFAS1-4037PL-WN1?

Zainstalować w czystej, dobrze wentylowanej obudowie sterującej, odpowiedniej dla środowiska. Zachowaj minimalne odstępy nad i pod napędem określone w instrukcji instalacji Toshiba VFAS1, aby zapewnić odpowiednie chłodzenie wymuszonym obiegiem powietrza. Przed uzyskaniem dostępu do złączy zaciskowych odizoluj i zablokuj zasilanie sieciowe. Przy napięciu wejściowym trójfazowym 380–480 V wyprostowana szyna DC osiąga około 540–680 V DC — przed przystąpieniem do obsługi podzespołów wewnętrznych należy sprawdzić rozładowanie szyny DC. Należy zastosować bezpiecznik wejściowy odpowiedni do znamionowego prądu wejściowego przemiennika.
