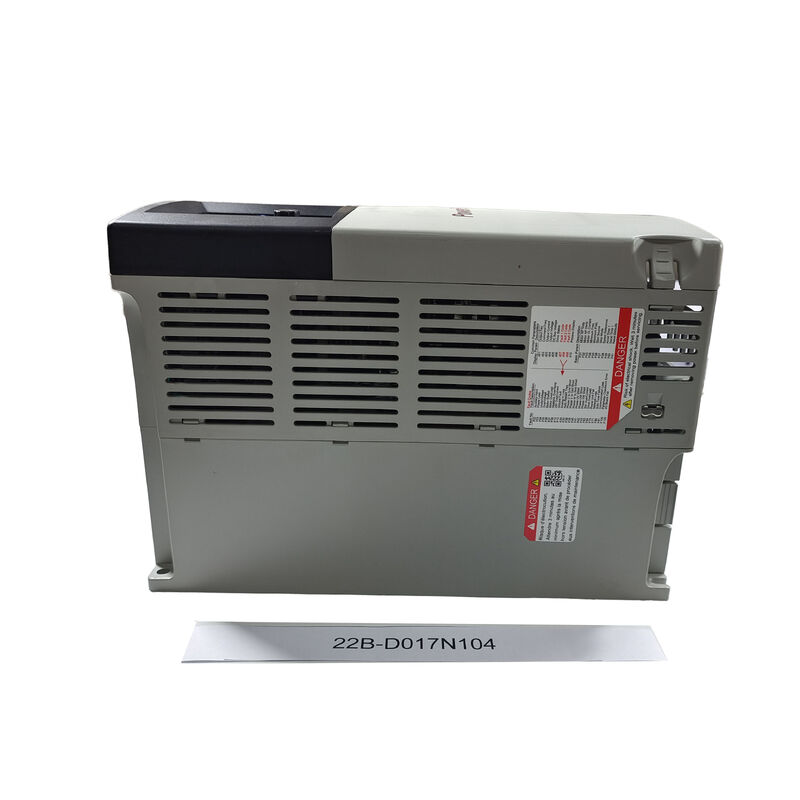

Falownik AC Allen Bradley Powerflex 40 22B-D017N104 Ser. A OEM

22B-D017N104 | Przetwornica częstotliwości serii 40 — 7,5 kW / 10 KM / 17 A / 480 V, 3 fazy / hamulec standardowy / montaż panelowy / IP20

Seria 40 — przetwornica częstotliwości średniej klasy o mocy 7,5 kW / 480 V

22B-D017N104 to model 7,5 kW 480 V z gamy przetwornic częstotliwości serii 40. Seria 40 to szeroko stosowana platforma napędów prądu przemiennego, przeznaczona do ogólnego sterowania prędkością silników w średniej klasie mocy przemysłowej. Dzięki mocy wyjściowej 7,5 kW przy napięciu trójfazowym 480 V model 22B-D017N104 należy do klasy mocy napędu, która obejmuje dużą część przemysłowych przenośników, pomp, wentylatorów i zastosowań pomocniczych w obrabiarkach w środowiskach zasilania 460/480 V w Ameryce Północnej.

Kluczowe dane techniczne

Standardowy tranzystor hamulca — zdolność hamowania dynamicznego

Model 22B-D017N104 zawiera standardowy tranzystor hamulca — znacząca różnica w zakresie możliwości w porównaniu z modelami bez hamowania:

Za co odpowiada tranzystor hamulca:Kiedy zwalniający silnik podnosi napięcie szyny DC powyżej progu tranzystora hamulca (zwykle 750–800 V dla napędów 480 V), tranzystor włącza się i podłącza zewnętrzny rezystor hamowania do szyny DC, rozpraszając odzyskaną energię w postaci ciepła w rezystorze.

Dlaczego to ma znaczenie przy 7,5 kW:Przy mocy 7,5 kW bezwładność obciążenia jest często znaczna. Przenośniki, wentylatory i obrabiarki tej klasy mocy mogą generować znaczną ilość energii podczas zwalniania — wystarczającą do wyzwolenia zabezpieczenia przepięciowego napędu bez kontrolowanego rozpraszania. Standardowy tranzystor hamulca umożliwia:

• Krótsze czasy zatrzymania:Szybsze zwalnianie bez wyłączeń spowodowanych przepięciem – krytyczne dla zastosowań związanych z kontrolą procesu i bezpieczeństwem.
• Stałe hamowanie:Powtarzalnie kontrolowane zwalnianie niezależnie od zmian bezwładności obciążenia.
• Zgodność z wyłącznikiem awaryjnym:Spełnienie wymagań dotyczących czasu zatrzymania związanych z bezpieczeństwem, których nie jest w stanie osiągnąć sama regeneracja na szynę DC.

Scenariusze zastosowań

Napęd przenośnika 10KM z hamulcem dynamicznym:Przenośnik linii produkcyjnej wymaga szybkiego, powtarzalnego zatrzymywania w celu pozycjonowania produktu. Standardowy tranzystor hamulca 22B-D017N104 umożliwia kontrolowane zwalnianie do zatrzymania w wymaganym czasie zatrzymania — podłączając rezystor hamowania dobrany do bezwładności przenośnika i cyklu pracy zatrzymania.

Napęd pompy 480V:Przemysłowa pompa procesowa z silnikiem o mocy 10 KM wymaga regulacji prędkości obrotowej z zasilania 480 V. 22B-D017N104 zapewnia regulowaną kontrolę częstotliwości w całym zakresie pracy silnika.

Często zadawane pytania

P1: Jaki rezystor hamowania jest wymagany w przypadku standardowego tranzystora hamulca w modelu 22B-D017N104?

Minimalną rezystancję i moc znamionową rezystora hamującego należy obliczyć z dokumentacji przemiennika częstotliwości w oparciu o moment bezwładności obciążenia, wymagany czas hamowania i cykl pracy zdarzeń hamowania. W przypadku przemiennika o mocy 7,5 kW przy 480 V minimalna wartość rezystora mieści się zazwyczaj w zakresie 40–60 Ω, a moc szczytowa znacznie przekracza znamionową moc wyjściową przemiennika — rezystor pochłania szczytową energię odzyskaną podczas każdego zdarzenia hamowania. Instrukcja instalacji serii 40 określa minimalną rezystancję i maksymalny cykl pracy rezystora hamowania.

P2: Jaka jest różnica pomiędzy „klawiaturą stałą” a opcją klawiatury wymiennej lub zdalnej?

Stała klawiatura 22B-D017N104 jest na stałe zintegrowana z panelem przednim przemiennika — nie można jej usunąć ani przedłużyć za pomocą kabla do odległego miejsca montażu. Jest to odpowiednie dla napędów zainstalowanych w dostępnych miejscach panelu sterowania. Niektóre warianty serii 40 obsługują zdalną klawiaturę LCD, którą można podłączyć za pośrednictwem portu komunikacyjnego — umożliwiając obsługę przemiennika i monitorowanie z zewnątrz drzwi szafy bez otwierania panelu. Potwierdź opcje klawiatury w dokumentacji wyboru produktu serii 40.

P3: Jakie protokoły komunikacyjne obsługuje 22B-D017N104 w celu integracji PLC?

Platforma Series 40 obsługuje różne opcje komunikacji w celu integracji sterowania prędkością PLC i monitorowania. Standardowe napędy zawierają wbudowany port RS485 (zwykle obsługujący Modbus RTU lub protokół specyficzny dla producenta) do podstawowej komunikacji szeregowej. Moduły opcjonalne umożliwiają podłączenie urządzeń peryferyjnych DSI i inną komunikację sieciową — potwierdź konkretne dostępne opcje i moduły sieciowe dla wariantu 22B-D017N104 w dokumentacji produktu serii 40.

P4: Jakie środki ostrożności obowiązują podczas podłączania rezystora hamowania do 22B-D017N104?

Rezystor hamowania podłącza się do zacisków szyny DC przemiennika, które przenoszą pełne napięcie szyny DC (około 670–800 V przy napięciu wejściowym 480 V AC) podczas pracy i przez pewien czas po odłączeniu zasilania. Odizoluj i zablokuj zasilanie sieciowe, przed podłączeniem lub serwisowaniem okablowania rezystora hamowania sprawdź, czy napięcie szyny DC jest niższe niż 50 V (po określonym czasie rozładowania). Sam rezystor hamujący może osiągnąć bardzo wysoką temperaturę powierzchni podczas intensywnego hamowania — rezystor należy zainstalować w miejscu zapewniającym odpowiednią odległość od personelu i materiałów palnych.
