Napęd wektorowy 40 KM — mocne serce centrum obróbczego Haas

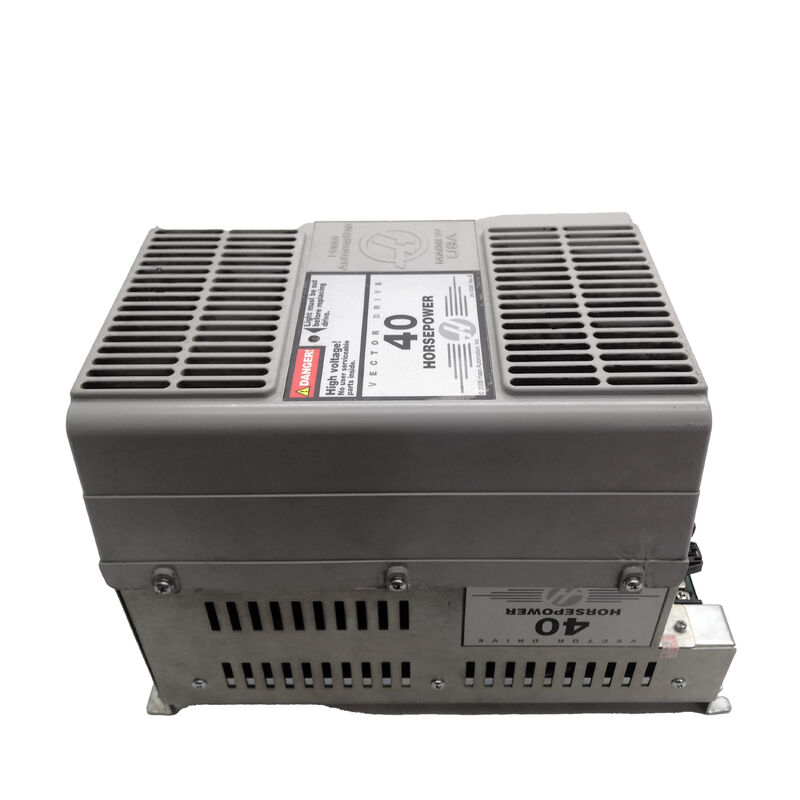

Model 29-10081 to napęd wektorowy firmy Haas Automation o mocy 40 KM — moduł elektroniki mocy, który pobiera napięcie wejściowe z sieci 230 V prądu przemiennego i wytwarza napięcie prądu stałego 325 V do zasilania serwowzmacniaczy napędzających silniki osi i wrzeciono. W centrum obróbczym CNC firmy Haas napęd wektorowy jest centralnym stopniem konwersji mocy. Każda oś napędzana serwomechanizmem i silnik wrzeciona czerpią swoją moc roboczą z szyny DC wytwarzanej przez ten napęd.

Sterowanie napędem wektorowym (sterowanie wektorem strumienia) zapewnia precyzyjną kontrolę nad prędkością i momentem obrotowym silnika wrzeciona bez konieczności stosowania na silniku urządzenia sprzężenia zwrotnego prędkości — napęd oblicza wymagany wektor prądu w czasie rzeczywistym na podstawie równań modelu silnika. Przy mocy 40 KM model 29-10081 pokrywa klasę mocy wrzeciona pionowych centrów obróbkowych średniej klasy firmy Haas, w których długotrwałe, ciężkie skrawanie przy dużych prędkościach wrzeciona wymaga niezawodnego, kontrolowanego dostarczania mocy.

Oznaczenie Rev B identyfikuje wersję sprzętową podstawowego projektu 29-10081. Firma Haas wprowadziła zmiany na poziomie wersji, aby poprawić niezawodność lub uwzględnić aktualizacje komponentów. Zarówno wersja podstawowa, jak i wersja B obsługują tę samą instalację maszyny; podczas składania zamówienia potwierdź, która wersja jest zainstalowana na etykiecie napędu.

Kluczowe dane techniczne

Wzorce awarii i ekonomika napraw

Napędy wektorowe zawodzą z powodu dwóch szerokich mechanizmów. Awarie stopnia mocy — uszkodzone tranzystory IGBT, uszkodzone mostki prostownicze lub uszkodzone kondensatory szyny DC — to usterki na poziomie komponentów, które bezpośrednio diagnozują i naprawiają wyszkolone centra naprawcze. Awarie płyty sterującej — uszkodzone układy scalone sterownika bramki, uszkodzone obwody sterujące DSP lub awarie zasilania w sekcji sterującej napędu — również można naprawić, ale wymagają one bardziej specjalistycznego oprzyrządowania.

Ponieważ model 29-10081 został wycofany z produkcji, naprawa jest często bardziej praktyczna pod względem ekonomicznym i logistycznym niż zakup nowego urządzenia. Maszyna Haas nie może działać bez funkcjonalnego napędu wektorowego — awaria 29-10081 całkowicie zatrzymuje maszynę. Specjaliści zajmujący się naprawą napędów Haas posiadają urządzenia testowe skonfigurowane dla tego konkretnego napędu i mogą przed zwrotem zweryfikować naprawioną jednostkę w realistycznych warunkach obciążenia.

W przypadku awarii napędu zapisz wszystkie kody alarmów wyświetlane na sterowniku Haas, warunki w chwili awarii (obciążenie podczas cięcia, bezczynność, przy włączeniu zasilania) oraz stan wszelkich diod LED na powierzchni napędu przed jego demontażem. Informacje te umożliwiają centrum napraw odtworzenie usterki i potwierdzenie, że została ona usunięta po naprawie.

Często zadawane pytania

P1: Co tak naprawdę napędza napęd wektorowy 29-10081 w maszynie Haas?

Napęd przekształca napięcie sieciowe 230 V AC na napięcie szyny 325 V DC. Ta magistrala prądu stałego zasila bezpośrednio moduły wzmacniaczy serwo, które napędzają wszystkie silniki osi (X, Y, Z i dodatkowe osie) oraz silnik wrzeciona. Cały ruch maszyny — pozycjonowanie osi i obrót wrzeciona — zależy od tego, czy ten napęd działa i wytwarza prawidłowe napięcie szyny DC.

Pytanie 2: Maszyna Haas wykazuje usterkę napędu wektorowego i nie porusza się. Czy zawsze przyczyną jest napęd?

Nie zawsze. Awarie napędu wektorowego mogą być również spowodowane awarią silnika, uszkodzonym kablem silnika powodującym zwarcie, uszkodzonym serwowzmacniaczem ładującym szynę DC lub problemem z zasilaniem wejściowym AC. Przed wymontowaniem napędu sprawdź napięcie wejściowe AC na zaciskach napędu i wizualnie sprawdź wszystkie kable zasilające silnika pod kątem uszkodzeń. Jeśli usterka pojawia się tylko pod obciążeniem określonej osi, bardziej prawdopodobną przyczyną jest silnik lub wzmacniacz tej osi.

P3: Czy 29-10081 można naprawić, czy należy go wymienić?

Naprawa jest standardowym podejściem do tego wycofanego urządzenia. Specjaliści zajmujący się naprawą napędów wektorowych, dysponujący sprzętem testowym specyficznym dla firmy Haas, mogą diagnozować i naprawiać awarie IGBT, degradację kondensatorów, awarie prostowników i awarie płyty sterującej na poziomie komponentów. Naprawiona jednostka w wykwalifikowanym centrum napraw, po przeprowadzeniu testów obciążenia funkcjonalnego, jest niezawodną alternatywą dla zakupu części zamiennej.

P4: Jaka jest różnica między wersją podstawową 29-10081 a wersją Rev B?

Oznaczenie Rev B oznacza zmianę sprzętu dokonaną przez firmę Haas podczas serii produkcyjnej modelu 29-10081. Zmiana zazwyczaj obejmuje aktualizacje specyfikacji komponentów lub ulepszenia obwodów przy zachowaniu tych samych parametrów elektrycznych i interfejsu fizycznego. Obie wersje obsługują tę samą instalację maszyny. Potwierdź wersję zainstalowanego urządzenia na etykiecie przy zamawianiu części zamiennej lub zlecaniu naprawy.

Pytanie 5: Produkt 29-10081 został wycofany. Gdzie można znaleźć zamiennik?

Za pośrednictwem rynku części zamiennych CNC Haas — specjaliści od naprawy napędów Haas, sprawdzeni dealerzy nadwyżek i usługi wymiany, w których znajdują się zapasy 29-10081 maszyn wycofanych z eksploatacji. Naprawiona jednostka wymienna jest najczęstszą ścieżką dostaw tego wycofanego napędu. Przed zaakceptowaniem wymiany należy potwierdzić zgodność numeru części i poziomu wersji.
