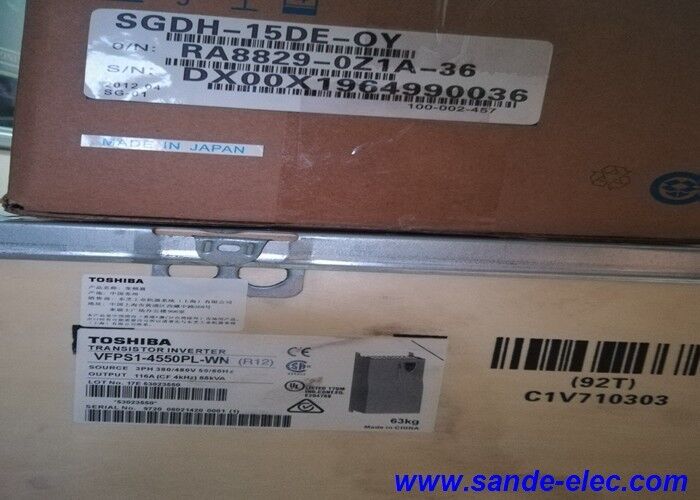

Toshiba Transistor z Inwerterem zmiennej częstotliwości VFPS1-4550PL-WN

VFPS1-4550PL-WN. Toshiba TOSVERT VF-PS1 Inwerter 55kW / 116A / 400V 3-fazowy / wentylator i napęd pompy / STO / C3 EMC

TOSVERT VF-PS1 Toshiba's Fan and Pump Drive Platform

VFPS1-4550PL-WN pochodzi z serii TOSVERT VF-PS1 firmy Toshiba. Jest to napęd o zmiennej częstotliwości przeznaczony specjalnie do zastosowań wentylatorów i pomp w całym spektrum mocy przemysłowych od 0.Od 75 kW do 630 kWVF-PS1 został zaprojektowany w oparciu o właściwości funkcjonalne wentylatorów i pomp odśrodkowych.zawierające algorytmy sterowania i funkcje optymalizacji energii opracowane specjalnie dla obciążeń o zmiennym momentu obrotowym.

Przy mocy 55kW (116A, 400V trójfazowy) VFPS1-4550PL-WN obsługuje większe napędy wentylatorów i pomp w instalacjach przemysłowych i handlowychpompy procesowe o wysokiej głowicy, i napędów kompresorów przemysłowych.

Główne specyfikacje

55kW wentylatora i napędu pompy

Przy mocy 55 kW potencjalne oszczędności energii wynikające z regulacji zmiennej prędkości obciążenia wentylatora i pompy są znaczne:

Prawo wentylatora: stosunek sześcienny:Skala mocy wentylatora i pompy wraz z sześcianą prędkości. wentylator o mocy 55 kW pracujący przy 80% pełnej prędkości zużywa tylko 51% mocy pełnej prędkości.zużycie energii zmniejsza się do 22% pełnego obciążenia ̇ poniżej 12 kW z tego samego silnika o mocy 55 kW.

Skala oszczędności przy 55 kW:W systemie działającym przy średniej prędkości 70% VF-PS1 zmniejsza roczne zużycie energii o około 66% w porównaniu z operacją o stałej prędkości z sterowaniem amortyzatorem lub zaworem.W indywidualnych cenach energii, oszczędności na ciągłym napędzie o mocy 55 kW stanowią znaczącą roczną redukcję kosztów, przy czym okresy odzysku często nie przekraczają dwóch lat.

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

Scenariusze zastosowania

Wielki napęd wentylatora wieży chłodzącej:Centrum danych lub wieża chłodząca procesów przemysłowych wykorzystuje wentylator ośny o mocy 55 kW do odrzucania ciepła.VFPS1-4550PL-WN zapewnia zmienną regulację prędkości dostosowaną do zapotrzebowania na chłodzenie, zmniejszając zużycie energii do mniej niż 35% pełnego obciążenia.

Napęd pompy procesowej o wysokiej głowicy:Pompa odśrodkowa o wysokiej głowicy zakładu chemicznego wymaga zmiennej regulacji natężenia przepływu.zastępujące nieefektywne działanie zaworu regulacyjnego ciśnienia energooszczędną regulacją prędkości.

Częste pytania

P1: Czym różni się seria VF-PS1 od ogólnometrowej serii VFAS1 firmy Toshiba?

VF-PS1 to dedykowany napęd wentylatora i pompy firmy Toshiba optymalizowany do obciążeń o zmiennym momentu obrotowym (prawo kwadratowe) z algorytmami optymalizacji energii, ustawionymi wcześniej aplikacjami pompy i wentylatora,i funkcje takie jak sterowanie PID do regulacji ciśnienia/prężenia oraz automatyczny tryb oszczędności energiiVFAS1 jest napędem ogólnego przeznaczenia firmy Toshiba obejmującym obciążenia o stałym i zmiennym momentu obrotowym bez specyficznej optymalizacji zastosowania VF-PS1.VF-PS1 jest bardziej odpowiednim wyborem; w przypadku obciążeń o stałym momentu obrotowym, takich jak przenośniki i napędy maszynowe, stosuje się VFAS1.

P2: Co oznacza klasyfikacja C3 EMC dla instalacji VFPS1-4550PL-WN?

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionLimity C3 stosuje się do emisji przewodzących i promieniowanych, gdy napęd jest zainstalowany z zalecanymi długościami kabli i praktykami.W przypadku instalacji w strefach mieszkalnych lub mieszanych strefach mieszkalno-przemysłowych (wymogi kategorii C1 lub C2), może być konieczne dodatkowe zewnętrzne filtrowanie EMC.

P3: Jakie możliwości sterowania PID zapewnia VF-PS1 do regulacji pompy i wentylatora?

TOSVERT VF-PS1 zawiera wbudowany sterownik PID do bezpośredniej regulacji w pętli zamkniętej zmiennych procesowych: ciśnienia, przepływu, temperatury lub poziomu.Sygnał sprzężenia zwrotnego 4 ′ 20 mA lub 0 ′ 10 V z czujnika procesu łączy się z analogicznym wejściem napędu; algorytm PID automatycznie dostosowuje prędkość obrotową silnika do utrzymania zaprogramowanego punktu ustawienia.Eliminuje to potrzebę zewnętrznego sterownika PLC lub sterownika procesu do sterowania procesem opartego na prędkości pojedynczej pętli w większości zastosowań pomp i wentylatorów.

P4: Jaka jest minimalna zalecana długość kabla silnikowego dla VFPS1-4550PL-WN o mocy 55 kW?

Przy mocy 55 kW pojemność kabla silnika generuje przepływ fal odblaskowych na terminalach silnika z przełącznika PWM napędu. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runs. Potwierdź maksymalną zalecany niefiltrujący długość kabla z instrukcji montażu VF-PS1 i porównaj z rzeczywistym przebiegiem kabla instalacyjnego.

P5: Czy VFPS1-4550PL-WN obsługuje kontrolę wielostronnego ustawiania pompy?

Tak Toshiba VF-PS1 obsługuje tryby pracy z wieloma pompami,w tym sterowanie kaskadowe, w przypadku gdy falownik kontroluje jedną pompę o zmiennej prędkości podczas włączania i wyłączania dodatkowych pomp o stałej prędkości w oparciu o zapotrzebowanie systemu. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
