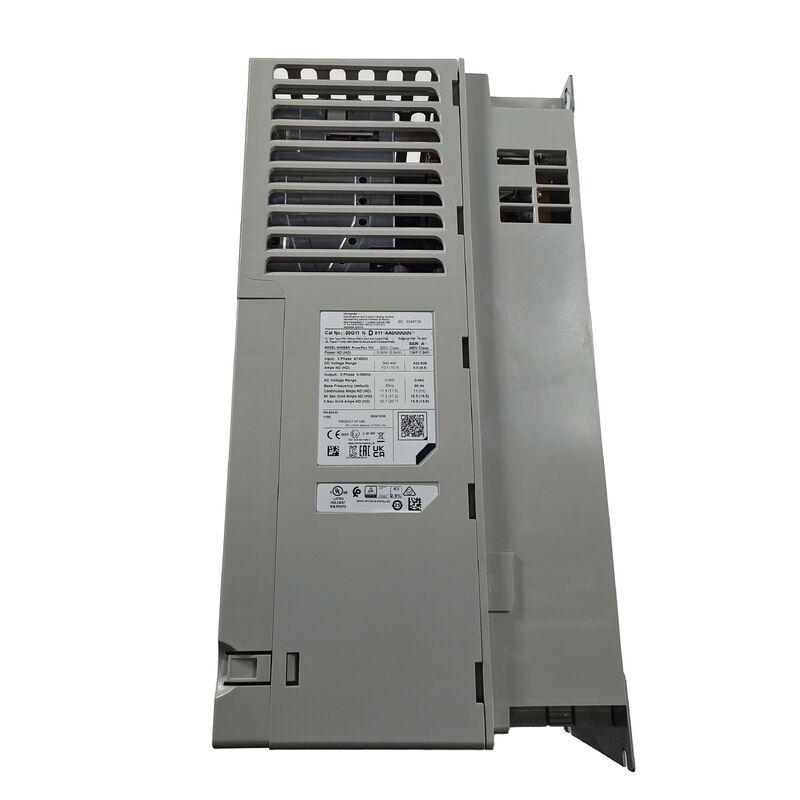

20G11ND011AA0NNNNN | Przemiennik częstotliwości AC — 480 V / 11 A / 10 KM / typ otwarty / IP20 / chłodzony wymuszonym powietrzem

Napęd prądu przemiennego 480 V / 10 KM — konfiguracja typu otwartego ze zintegrowanym hamowaniem dynamicznym

20G11ND011AA0NNNNN to trójfazowy przemiennik częstotliwości prądu przemiennego 480 V, przystosowany do ciągłego prądu wyjściowego 11 A i klasy mocy silnika 10 KM — przeznaczony do zastosowań związanych ze sterowaniem prędkością silników przemysłowych przy użyciu trójfazowego silnika indukcyjnego dopasowanego do tego prądu i mocy znamionowej. Konfiguracja obudowy typu otwartego jest przeznaczona do montażu wewnątrz zamykanej szafy, która zapewnia najwyższą ochronę środowiska — sam napęd o stopniu ochrony IP20 chroni przed dotykiem palców i przedostawaniem się większych obiektów stałych, ale nie jest przystosowany do bezpośredniego narażenia na kurz lub wilgoć poza szafą.

Istotną cechą jest zintegrowany tranzystor DB (hamowanie dynamiczne): zapewnia element przełączający wymagany do rozproszenia energii regeneracyjnej ze zwalniającego obciążenia silnika przez zewnętrzny rezystor hamowania – co jest niezbędne w zastosowaniach, w których silnik musi szybko zwalniać lub gdzie obciążenia remontowe (takie jak wciągniki opuszczające lub odwijające szpule) w przeciwnym razie zwróciłyby energię do szyny prądu stałego przemiennika.

Kluczowe dane techniczne

Obudowa typu otwartego — montaż na szafce

Oznaczenie „typ otwarty” określa, w jaki sposób ten napęd jest instalowany i chroniony w prawdziwej maszynie lub panelu:

Wymagany montaż szafki:Przemiennik typu otwartego nie ma uszczelnionej obudowy zewnętrznej w porównaniu z przemiennikiem całkowicie zamkniętym (NEMA/UL typ 1 lub wyższy) — jest przeznaczony do montażu wewnątrz szafy elektrycznej, która zapewnia pełną obudowę środowiskową, z drzwiami szafy i uszczelkami zapewniającymi rzeczywistą ochronę przed wnikaniem odpowiednią do środowiska instalacji.

Stopień ochrony IP20:Wewnątrz obudowy sam napęd ma stopień ochrony IP20 — chroni przed ciałami stałymi o średnicy większej niż 12 mm (bezpieczny dla palców), ale nie zapewnia ochrony przed gromadzeniem się kurzu ani wnikaniem wilgoci. Otaczająca szafka musi zapewniać dodatkową ochronę środowiska wymaganą w miejscu instalacji.

Korzyści w zakresie kosztów i powierzchni:Napędy typu otwartego są zazwyczaj bardziej kompaktowe i tańsze niż całkowicie zamknięte warianty o tej samej mocy znamionowej – jest to przydatne, gdy panel napędu lub szafa sterownicza maszyny zapewnia już niezbędną klasę ochrony środowiska dla miejsca instalacji.

Aplikacje

Ogólna kontrola prędkości silnika przemysłowego:Pompy, wentylatory, przenośniki i ogólny sprzęt do transportu materiałów wykorzystujący trójfazowe silniki indukcyjne w klasie mocy 10 KM wymagające pracy ze zmienną prędkością.

Zastosowania wymagające szybkiego zwalniania:Osie maszyn, urządzenia indeksujące i urządzenia procesowe, w których czas hamowania silnika stanowi krytyczną część czasu cyklu, korzystają ze zdolności hamowania dynamicznego.

Remontowe zastosowania obciążeniowe:Wciągniki, windy, stacje odwijania/przewijania i inne zastosowania, w których obciążenie może napędzać silnik szybciej niż zalecana prędkość – wymagające funkcji hamowania dynamicznego w celu zarządzania powstałą energią regeneracyjną.

Sterowanie maszyną OEM montowane na panelu:Szafy sterownicze dla producentów maszyn, w których napęd typu otwartego jest zintegrowany z niestandardową obudową wraz z innymi komponentami sterującymi.

Często zadawane pytania

P1: Co decyduje o tym, czy zworka CM powinna zostać zainstalowana, czy usunięta w przypadku konkretnej instalacji?

Konfiguracja zworek CM zależy od typu uziemienia systemu dystrybucji energii elektrycznej w obiekcie. Systemy uziemione (TN-S, TN-CS lub TT) zazwyczaj korzystają z konfiguracji z instalacją zworek w stanie dostarczonym. Nieuziemione lub uziemione systemy dystrybucyjne o wysokiej rezystancji (IT) zazwyczaj wymagają usunięcia zworki, aby zapobiec wytwarzaniu przez uziemione kondensatory filtra EMC nadmiernego prądu upływowego lub powodowaniu uciążliwych wyłączeń zwarciowych doziemnych. Przed oddaniem do eksploatacji zapoznaj się z instrukcją instalacji przetwornicy częstotliwości i potwierdź typ systemu dystrybucji obiektu u inżyniera elektryka.

Pytanie 2: Czy wymagany jest oddzielny rezystor hamowania, czy przemiennik częstotliwości ma taki rezystor wewnętrznie?

Napęd zawiera tranzystor DB — element przełączający sterujący prądem płynącym do rezystora hamowania — ale sam rezystor jest oddzielnym elementem zewnętrznym, który należy dobrać pod kątem cyklu pracy hamowania i wymagań dotyczących rozpraszania energii w konkretnym zastosowaniu. Potwierdź odpowiednią specyfikację rezystora hamowania (wartość rezystancji i moc znamionową) z instrukcji technicznej przemiennika częstotliwości w oparciu o bezwładność podłączonego silnika i wymagany profil opóźnienia.

P3: Czy ten przemiennik można zainstalować w niewentylowanej szafie, biorąc pod uwagę jego konstrukcję z wymuszonym chłodzeniem powietrzem?

Nie — przemiennik chłodzony wymuszonym powietrzem wymaga odpowiedniego przepływu powietrza przez obudowę, aby usunąć ciepło powstające podczas pracy. Szafa musi zawierać otwory wentylacyjne z filtrowanym wlotem/wylotem lub wentylator chłodzący szafę/układ klimatyzacji dostosowany do rozpraszania ciepła przez przemiennik przy pełnym obciążeniu. Zainstalowanie dysku chłodzonego wymuszonym powietrzem w szczelnej, niewentylowanej obudowie spowoduje przegrzanie dysku i awarię pod obciążeniem lub z czasem pracę z obniżoną niezawodnością.

P4: Jakie znaczenie ma zakres temperatur roboczych od 0°C do 40°C przy planowaniu instalacji?

Zakres od 0°C do 40°C określa temperaturę powietrza otoczenia bezpośrednio w lokalizacji przemiennika — nie ogólną temperaturę w pomieszczeniu, ale rzeczywistą temperaturę powietrza wokół obudowy przemiennika, która może być podwyższona w słabo wentylowanych szafach lub szafach zawierających wiele elementów wytwarzających ciepło. W przypadku instalacji, w których temperatura otoczenia szafy może przekraczać 40°C — ze względu na gęste upakowanie podzespołów, nieodpowiednią wentylację szafy lub gorące środowisko przemysłowe — należy zaplanować dodatkowe chłodzenie szafy lub obniżone natężenie prądu, aby utrzymać przetwornicę w znamionowym zakresie roboczym.
