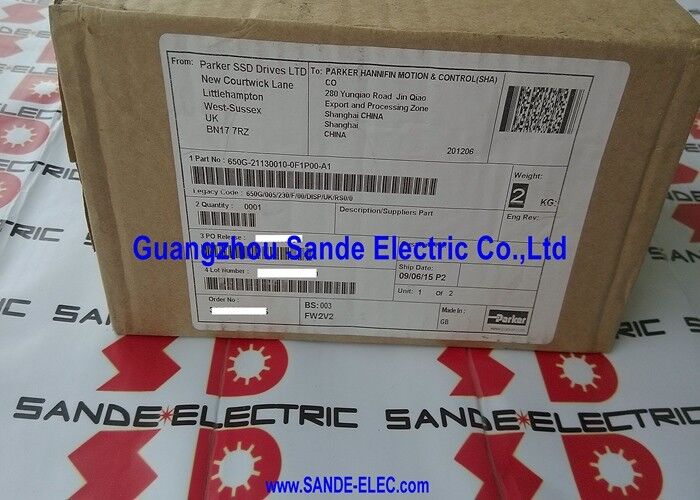

Niestandardowy falownik zasilający Parker SSD Drives 650G-21130010-0F1P00-A1

650G-21130010-0F1P00-A1 | Parker AC650G VFD — jednofazowy 230 V / bezczujnikowy wektor / z filtrem i panelem / napęd podstawowy

Parker AC650G — napęd podstawowy z zaawansowanym sterowaniem

Przetwornik 650G-21130010-0F1P00-A1 stanowi część serii AC650G firmy Parker — podstawowego przemiennika częstotliwości zaprojektowanego z myślą o ekonomicznym sterowaniu silnikami indukcyjnymi prądu przemiennego w codziennych zastosowaniach przemysłowych. Parker SSD Drives (obecnie część działu elektromechaniki i napędów firmy Parker Hannifin) ma długą historię w projektowaniu napędów przemysłowych, a model AC650G wykorzystuje technologię wektorową bezczujnikową firmy w przystępnej i łatwej w użyciu obudowie.

Seria AC650G obejmuje napędy silnikowe o mocy do 7,5 kW, co plasuje ją w kategorii przemysłu lekkiego i średniego. Model 650G-21130010-0F1P00-A1 wykorzystuje jednofazowe wejście 220–240 V AC, dzięki czemu można go bezpośrednio podłączyć do standardowych źródeł jednofazowych bez konieczności stosowania infrastruktury trójfazowej.

Kluczowe dane techniczne

Wektor bezczujnikowy — poza podstawowym V/Hz

Bezczujnikowe sterowanie wektorowe zasilacza AC650G odróżnia go od prostszych napędów podstawowych, które oferują jedynie sterowanie prędkością V/Hz (wolt na herc):

Sterowanie V/Hz:Utrzymuje stały stosunek napięcia do częstotliwości — prosty i solidny, ale zapewnia słabą regulację momentu obrotowego przy niskich prędkościach i słabą dokładność prędkości przy zmiennym obciążeniu.

Wektor bezczujnikowy (AC650G):Wykorzystuje model silnika działający w czasie rzeczywistym do oszacowania strumienia silnika i momentu obrotowego na podstawie zmierzonego prądu — zapewniając znacznie lepszy moment obrotowy przy niskich prędkościach (wyższy moment rozruchowy) i lepszą regulację prędkości przy zmianach obciążenia bez konieczności stosowania enkodera. To sprawia, że ​​AC650G nadaje się do zastosowań, w których ważna jest niezależna od obciążenia dokładność prędkości i wysoki moment rozruchowy — napędy przenośników ze zmiennym obciążeniem, automatyczne bariery i wrzeciona maszyn.

Scenariusze zastosowań

Automatyczny napęd szlabanu:Bariera parkingowa lub zabezpieczająca wykorzystuje mały silnik prądu przemiennego wymagający zmiennej prędkości do kontrolowanego otwierania i zamykania. Bezczujnikowe sterowanie wektorowe w AC650G zapewnia płynną, niezależną od obciążenia prędkość z określoną charakterystyką rampową.

Przenośnik ze zmiennym obciążeniem:Lekki przenośnik na linii pakującej lub montażowej wymaga zmiennej prędkości i niezawodnego momentu obrotowego przy zmieniającym się obciążeniu produktu. Bezczujnikowy napęd wektorowy dostosowuje moc wyjściową, aby utrzymać stałą prędkość niezależnie od obciążenia – eliminując wahania prędkości, które występowałyby przy zmiennym obciążeniu przy sterowaniu V/Hz.

Często zadawane pytania

P1: Jakiego rozmiaru silnik napędza 650G-21130010-0F1P00-A1 z jednofazowego zasilania 230 V?

Kody zamówieniowe modelu AC650G firmy Parker kodują konkretną wartość znamionową silnika/prądu w numerze części. Seria AC650G obejmuje napędy silnikowe o mocy do 7,5 kW; Dokładna moc znamionowa kW tego konkretnego wariantu została potwierdzona w dokumentacji wyboru serii AC650G firmy Parker, dopasowującej kod zamówienia „21130010” do konkretnego silnika i prądu znamionowego w tabeli serii. Przed podłączeniem sprawdź odpowiedni rozmiar silnika w przewodniku wyboru Parker AC650G.

P2: Czy 650G-21130010-0F1P00-A1 może sterować kierunkiem silnika i pracować z zadaną prędkością?

Tak. Przemienniki Parker AC650G obsługują: kierunek do przodu i do tyłu poprzez wejścia cyfrowe, do 8 zadanych ustawień prędkości do wyboru za pomocą kombinacji wejść cyfrowych oraz prędkość zadaną z wejść analogowych 0–10 V lub 4–20 mA. Wejścia i wyjścia cyfrowe konfiguruje się poprzez menu parametrów napędu lub poprzez zintegrowany panel operatora.

P3: Jaką częstotliwość wyjściową obsługuje 650G-21130010-0F1P00-A1?

Parker AC650G zapewnia zakres częstotliwości wyjściowej od 0 Hz (zatrzymanie silnika) do maksymalnie 120 Hz przy standardowych ustawieniach oprogramowania sprzętowego. 120 Hz umożliwia pracę silnika z prędkością nawet dwukrotnie większą od standardowej prędkości znamionowej — przydatne w zastosowaniach wymagających prędkości powyżej znamionowej lub do napędzania silników przy częstotliwości 50 Hz w systemie zaprojektowanym dla częstotliwości bazowej 60 Hz. Minimalna częstotliwość użytkowa zależy od możliwości zarządzania ciepłem podłączonego silnika przy niskich prędkościach.

P4: W jaki sposób ze względów bezpieczeństwa wyjmuje się moduł panelu operatora z 650G-21130010-0F1P00-A1?

Moduł operatora Parker AC650G został zaprojektowany tak, aby można go było zdemontować bez użycia narzędzi — mocuje się go na panelu przednim przemiennika i można go zdjąć po uruchomieniu, aby zapobiec zmianie parametrów. Po wyjęciu napęd kontynuuje pracę, korzystając z zapisanych parametrów. Niektóre przemienniki serii Parker 650 obsługują również blokadę parametrów (ochronę hasłem lub numerem parametru) jako alternatywę dla fizycznego usuwania modułów.
